3 мм круглий кабель E2000/APC- LC/UPC Патч-шнури

Застосування:● Центри обробки даних● Програми Ethernet● Програми FTTH● Застосування Backbone, Horizontal та Riser● Відео, дані та голосові послуги● Програми для випробувального обладнанняОсобливості:● Висока точність роз'єм● UPC & APC End Face Lack● SC, LC, весь роз'єм для одного волокна......

Надіслати запит

Опис продукту

Застосування:

● Центри обробки даних

● Програми Ethernet

● Програми FTTH

● Застосування Backbone, Horizontal та Riser

● Відео, дані та голосові послуги

● Програми для випробувального обладнання

Особливості:

● Висока точність роз'єм

● UPC & APC End Face Lack

● SC, LC, весь роз'єм для одного волокна

● Доступна індивідуальна довжина

● 100% завершено на заводі та перевірку

● ROHS, що відповідає

Технічні специфікації:

Конструкції	Одиниця	Описи
Режим волокна		Одиночний режим: МСЕ-T G657A1
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернути втрату	дБ	≥55 (APC) ≥50 (UPC)
Діаметр волокна	один	900
Колір волокна		Білий
Колір кабельної куртки		Жовтий
Матеріал кабельної куртки		LSZH
Діаметр кабелю	мм	Φ3,0 ± 0,20
Довжина	m	3,0 +0,1/-0
Тип з'єднувача		SC/APC (зелений) SC/UPC (синій)
Кінцевий лак		APC та UPC
Матеріал		Керамічний
Повторюваність з'єднання		> 800 разів
Мінімальний радіус згинання	мм	≥20
Зустрічання волокна/кабелю	N	50n ± 2n за тривалістю 5n/s 120
Робоча температура	℃	-25 ℃ ~ +65 ℃
Температура зберігання	℃	-25 ℃ ~ +65 ℃

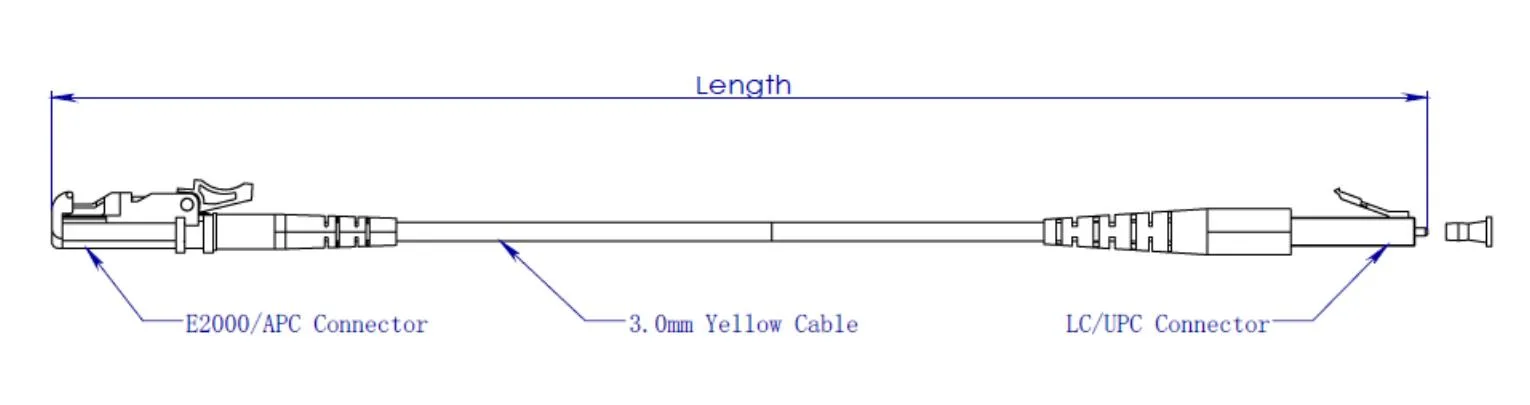

Розмірний малюнок:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

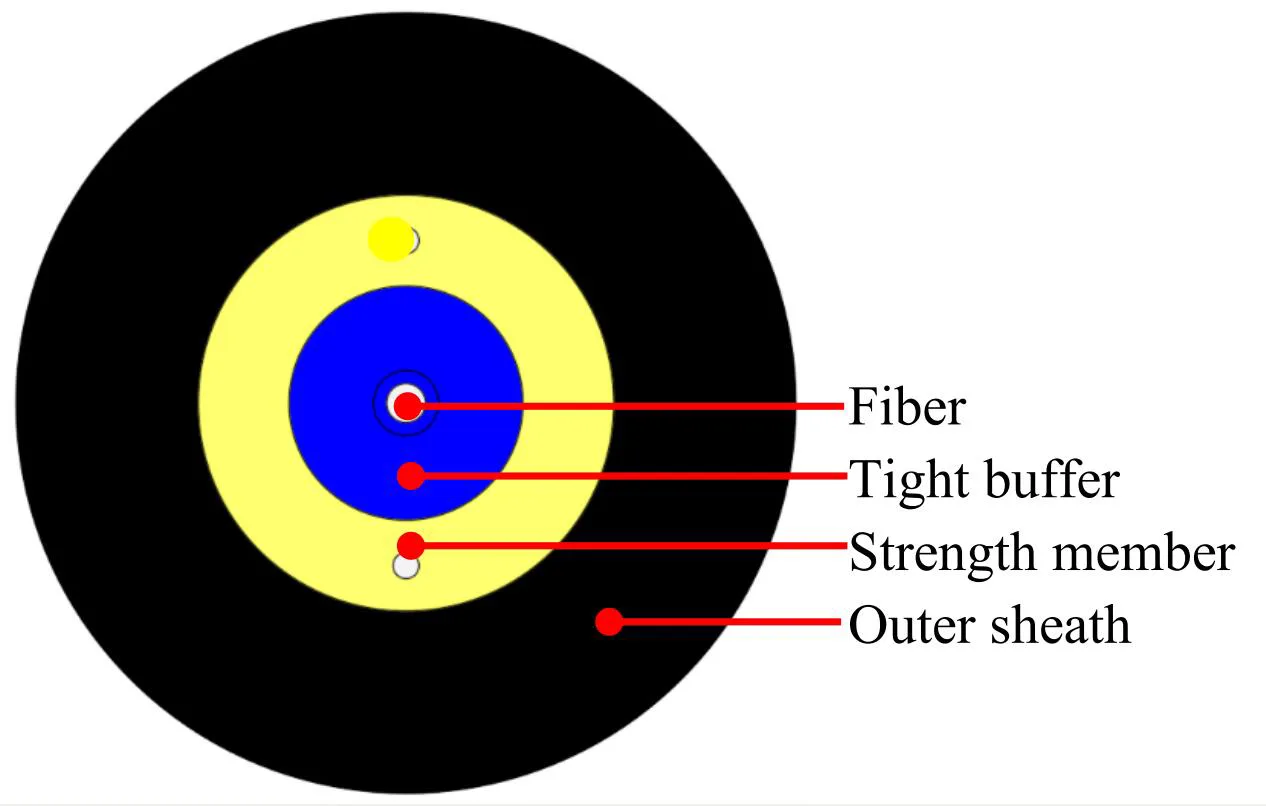

Кабельна конструкція:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Предмети		Специфікація
Щільне буферне волокно	Кількість волокон	1
	Тип волокна	G.657A1
	Волокнистий колір	Блакитний
	Матеріал	LSZH
	Діаметр	Φ0,9 ± 0,05 мм
	Щільний буферний колір	Білий
Сильний член	Матеріал	Поліестерна пряжа
Зовнішня оболонка	Матеріал	LSZH
	Діаметр	Φ3,0 ± 0,2 мм
	Зовнішній колір оболонки	Жовтий
Чорнильна марка	Забарвлення	Чорний

Волокна характеристика:

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A1 і повинні бути наступними.

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 PS/(нм².km)
PMD @ 1550 нм	≤0,1 Пс/км^1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8,8 ± 0,4um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 1 поворот 1 радіус 10 мм 10 поворотів 1 радіус 15 мм	1550 нм ≤Δ0.75 дБ/км 1625 нм ≤Δ1.5 дБ/км 1550 нм ≤Δ0.25 дб/км 1625 нм ≤Δ1.0 дБ/км
