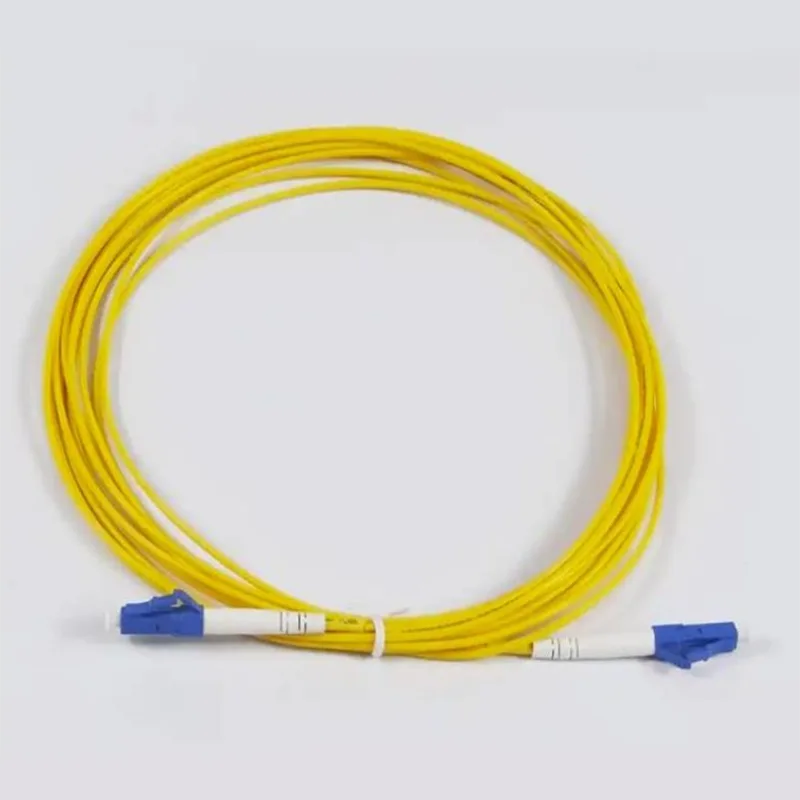

3 мм круглий кабель LC/UPC- LC/UPC патч-корди

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Надіслати запит

Опис продукту

TheOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордиє важливими компонентами для оптоволоконних середовищ високої щільності. Вироблені компанією Orientalfiber, брендом групи Jiangsu Xuben Photoelectric Technology, ці патч-корди мають виробничу базу площею 15 000 квадратних метрів і передові виробничі процеси. Вибравши джерелоOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордимережеві інженери отримують продукт, підтверджений сертифікатами ISO9001 і ISO45001, що забезпечує надійну роботу в критично важливих центрах обробки даних і телекомунікаційних вузлах по всьому світу.

Технічний дизайн і цілісність сигналу

Техніка заOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордифокусується на високій точності та низькому ослабленні сигналу. Використовуючи одномодове волокно G657A1, ці кабелі розроблені для виконання фізичних вимог сучасної кабельної траси.

Точні компоненти та якість збірки

Високоточні роз’єми LC/UPC: роз’єми LC малого форм-фактора дозволяють збільшити щільність портів у комутаторах і коммутаційних панелях. Полірування UPC (Ultra Physical Contact) забезпечує зворотні втрати ≥50 дБ, що є стандартом для високошвидкісних додатків Ethernet.
3,0-мм оболонка LSZH: на відміну від більш тонких 2,0-мм альтернатив, 3-мм круглий кабель забезпечує покращений механічний захист. Матеріал із низьким вмістом диму та нульовим галогеном (LSZH) забезпечує відповідність вимогам безпеки для встановлення всередині приміщень, особливо в стояках і горизонтальних кабелях.
Технологія керамічної наконечника: кожен з’єднувач має високоякісну керамічну наконечник, яка підтримує точне вирівнювання протягом понад 800 циклів сполучення.
Нечутливість до вигинів: завдяки мінімальному радіусу вигину ≥20 мм ці шнури зберігають цілісність сигналу навіть при проходженні через вузькі кути в перевантажених серверних стійках.

Універсальні галузі застосування

ЗастосуванняOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордиохоплює кілька секторів, забезпечуючи стабільний фізичний рівень, необхідний для послуг із високою пропускною здатністю.

Центри обробки даних підприємства та системи Ethernet

У центрі мережі ці патч-корди підключають високошвидкісні трансивери до розподільних систем. Жовта оболонка LSZH забезпечує чітку ідентифікацію одномодових оптоволоконних з’єднань, полегшуючи обслуговування та усунення несправностей.

FTTH та широкосмугова інфраструктура

Як основний вибір для розгортання Fiber-to-the-Home (FTTH), довговічність 3-міліметрового кабелю робить його придатним для з’єднання між оптичним мережевим терміналом (ONT) і розподільною коробкою. Він підтримує безперебійну доставку відео, даних і голосових послуг кінцевим користувачам.

Промислове та транспортне сполучення

Окрім стандартних ІТ, продукція Orientalfiber інтегрована в електромережі та системи залізничного транспорту. Міцна конструкціяOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордигарантує, що вони можуть протистояти вібрації та коливанням навколишнього середовища, характерним для промислових передніх з’єднань.

Часті запитання (FAQ)

Що арОсновні переваги діаметра 3 мм для цих патч-кордів LC/UPC?

Діаметр 3 мм забезпечує кращу міцність на розрив і стійкість до роздавлювання порівняно з тоншими патч-кордами. Це робитьOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордибільше підходить для магістральних і горизонтальних кабелів, де кабель може бути підданий більш фізичному поводженню.

Чи підтримує роз’єм LC/UPC високу швидкість передачі даних?
так Роз’єм LC/UPC є галузевим стандартом для застосування одномодового волокна. Зі зворотними втратами ≥50 дБ і низькими внесеними втратами він повністю сумісний із додатками Ethernet 10G, 40G і 100G.

Чи можна використовувати ці кабелі в середовищах із значними коливаннями температури?
TheOrientalfiber 3 мм круглий кабель LC/UPC- LC/UPC патч-кордиРозраховані на роботу в діапазоні від -25°C до +65°C, що робить їх надійними як для центрів обробки даних із кліматичним контролем, так і для телекомунікаційних корпусів без загартування.

Чи пройшли ці патч-корди заводські випробування?
Так, кожен блок на 100% завершується на заводі та проходить суворе тестування, щоб переконатися, що він відповідає зазначеним оптичним і механічним стандартам перед доставкою замовнику.

застосування:

● Центри обробки даних

● Програми Ethernet

● Програми FTTH

● Магістральне, горизонтальне та вертикальне застосування

● Служби відео, даних і голосу

● Застосування тестового обладнання

особливості:

● Високоточний роз'єм

● Полірування торцевої поверхні UPC&APC

● SC, LC, одноволоконний роз’єм

● Доступна індивідуальна довжина

● 100% завершено та протестовано на заводі

● Відповідає ROHS

Технічні характеристики:

Конструкції	одиниця	Описи
Режим оптоволокна		Одиночний режим: ITU-T G657A1
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернення втрати	дБ	≥50 (UPC)
Діаметр волокна щільного буфера	гм	900
Thight-Buffer Fiber Color		Білий
Колір оболонки кабелю		Жовтий
Матеріал оболонки кабелю		LSZH
Діаметр кабелю	мм	Φ3,0 ±0,20
Довжина	m	3,0 +0,1/-0
Тип роз'єму		LC/UPC (синій)
Полірування торця		UPC
Матеріал наконечника		Керамічний
Повторюваність підключення		> 800 разів
Мінімальний радіус вигину	мм	≥20
Утримання оптоволокна/кабелю відповідає	N	50N±2N зі швидкістю 5N/с тривалістю 120 с
Робоча температура	℃	-25 ℃ ~ +65 ℃
Температура зберігання	℃	-25 ℃ ~ +65 ℃

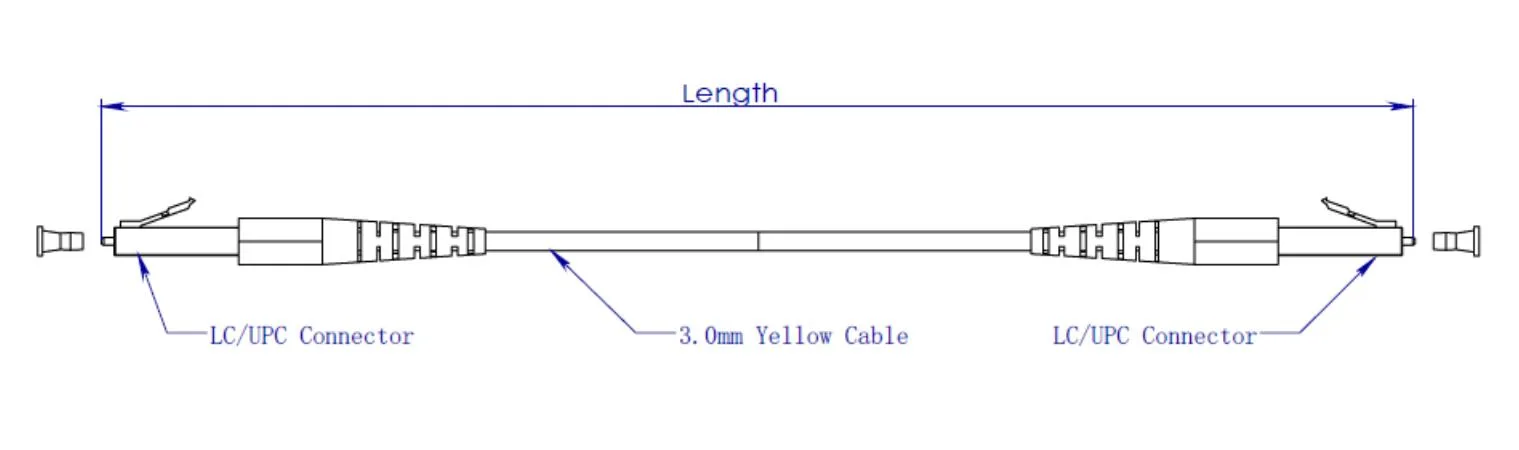

Розмірне креслення:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

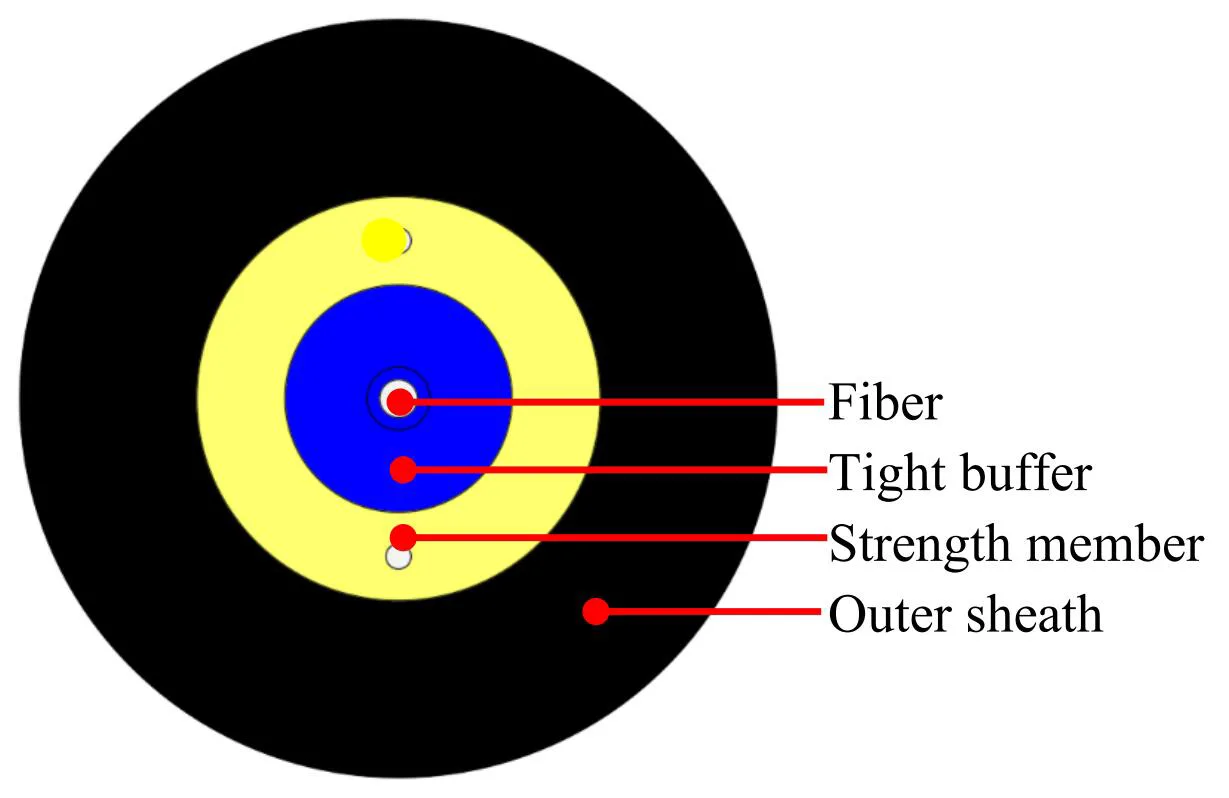

Конструкція кабелю:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Предмети		Технічні характеристики
Щільне буферне волокно	Кількість клітковини	1
	Тип волокна	G.657A1
	Колір волокна	Синій
	матеріал	LSZH
	Діаметр	Φ0,9 ± 0,05 мм
	Колір щільного буфера	Білий
Силовий член	матеріал	Поліефірна пряжа
Зовнішня оболонка	матеріал	LSZH
	Діаметр	Φ3,0 ± 0,2 мм
	Колір зовнішньої оболонки	Жовтий
Чорнильний знак	колір	чорний

Характеристика волокна:

Усі характеристики кабельного волокна (волокна готового кабелю) мають відповідати, щонайменше, Рекомендації ITU-T G.657A1 і бути такими.

Пункт	Специфікація
Тип волокна	Одномісний режим
Волокнистий матеріал	Допований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою дисперсією	1300 ~ 1324 нм
Нахил нульової дисперсії	≤ 0,092 пс/(нм².км)
PMD при 1550 нм	≤0,1 пс/км^1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. км) ≤5,3 пс/(нм. км) ≤18,0 пс/(нм. км) ≤22 пс/(нм. км)
Діаметр поля моди @ 1310 нм	8,8±0,4 мкм
Помилка концентричності серцевини / оболонки	≤ 0,5 мкм
Діаметр обшивки	125,0 ± 0,7 мкм
Некруглість обшивки	≤5%
Діаметр первинного покриття	242 ± 7 мкм
Первинне покриття концентричності / покриття	≤10 мкм
Некруглість покриття	≤0,7%
Загасання з втратою на вигин кабелю 1 виток 1 радіус 10 мм 10 витків 1 радіус 15 мм	1550 нм ≤Δ0,75 дБ/км 1625 нм ≤Δ1,5 дБ/км 1550 нм ≤Δ0,25 дБ/км 1625 нм ≤Δ1,0 дБ/км
