Малюнок 8 волоконно -оптичний кабель

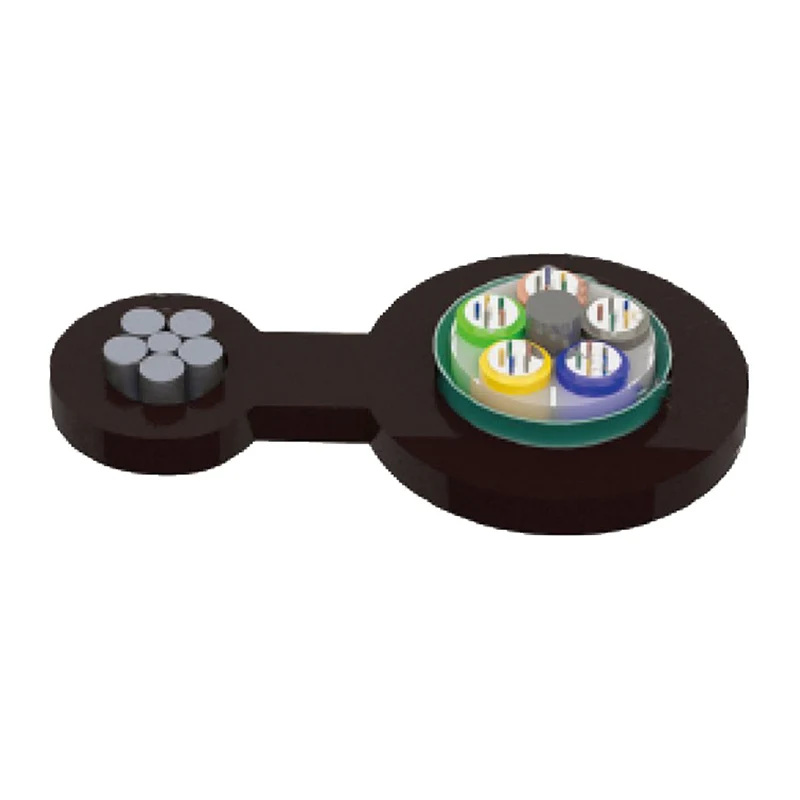

Структура рисунку 8 волоконно -оптичного кабелю полягає в тому, щоб поставити 250 мкм оптичне волокно в пухку трубку, виготовлену з матеріалу з високим модулем, а пухка трубка заповнена водонепроникною сполукою. Центр кабелю - це металеве арматуру, а вільна трубка (і наповнювальна мотузка) скручується навколо центрального арматури, що утворює компактне кругове ядро кабелю. Кабельне ядро поздовжньо загорнене шаром алюмінієвої стрічки з пластиком (APL) і інтегрується зі сталевими дротяними нитками в 8-подібну поліетиленову оболонку.

Надіслати запит

Опис продукту

Характеристики

Сталевий дріт з напруженим сталевим дротом має надзвичайно високу міцність на розрив, що сприяє самопідтримуванню накладних витрат і зменшує витрати на встановлення.

Хороша механічна та температурна продуктивність

Матеріал з пухкою трубкою має хорошу стійкість до гідролізу та високу міцність

Спеціальна сполука для наповнення трубки забезпечує критичний захист волокна

Для забезпечення водонепроникування вжито наступні заходи:

-Здійник, що використовується як центральний член сили

-Висота начинка трубки, з'єднання

-100% наповнення ядра кабелю

-Apl волого -бар'єр

Стандарти

Кабель GYTC8A відповідає стандартним YD/T 1155, а також IEC 60794-1.

Структурний малюнок

3. Волокна

4. З'єднання трубки

5. Вільна трубка

6. З'єднання кабелю

7. Центральний член сили

8. APL

9. ПЕ оболонка

Figure 8 Fiber Optic Cable

Технічні параметри

Тип кабелю (Збільшено на 2 волокна)	Кількість волокон	Трубки	Наповнювачі	Вага кабелю (ref) (кг/км)	Сила на розрив Довгий/короткий термін (N)	Опір розчавлення Довгий/короткий термін (N/100 мм)	Радіус згинання Статичний/динамічний (мм)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Відповідно до діаметра сталевого дроту Messenger	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Температура для зберігання/робочої роботи: -40 ℃ -+70 ℃

Оптичні характеристики

Тип волокна	Ослаблення （+20 ℃）				Пропускна здатність		Чисельна діафрагма	Довжина хвилі відсікання кабелю λcc
Тип волокна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Чисельна діафрагма	Довжина хвилі відсікання кабелю λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дб/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015 вже	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015 вже	---

Примітка:

а. Суфікс XN позначає тип волокна

б. Кольорові композиції волокна та трубки вказані в таблиці ідентифікації кольорів

c. Кабель не повинен зберігатись у зовнішніх умовах більше 6 місяців, щоб зберегти кабельну котушку хорошим станом

Застосування: Самопірна повітряна
