Плоский волоконний стрічковий волоконно-оптичний кабель

Визначення продукту та технічний огляд

Стрічковий волоконно-оптичний кабель із плоским волокном — це оптичне середовище передачі високої щільності, де декілька окремих волокон з’єднані разом у плоский організований ряд. Серцевина цієї стрічки захищена шаром преміальної арамідної пряжі, яка служить посиленим вузлом, щоб забезпечити необхідну міцність на розрив для встановлення та тривалої експлуатації. Щоб відповідати різноманітним вимогам безпеки та захисту навколишнього середовища, кабель має міцну зовнішню оболонку, виготовлену з полівінілхлориду (ПВХ) або матеріалу з низьким вмістом диму без галогенів (LSZH).

Основні характеристики та основні переваги

Високоінтегрована стрічкова конструкція: плоска геометрія організовує волокна в групи, дозволяючи мати значно менший діаметр кабелю порівняно з традиційними конфігураціями з вільними трубками.

Арамідне армування: Включення високомодульної арамідної пряжі забезпечує стрічковому волоконно-оптичному кабелю з плоским волокном міцність, необхідну для вертикального та горизонтального протягування без ризику пошкодження скляних сердечників.

Стійкість до навколишнього середовища: зовнішня оболонка розроблена таким чином, щоб бути стійкою до корозії, водонепроникності та ультрафіолетового випромінювання, що забезпечує стабільну роботу в різних приміщеннях і на відкритому повітрі.

Відповідність вимогам безпеки: з варіантами оболонки LSZH кабель відповідає міжнародним стандартам вогнестійкості (IEC 60332-1 або IEC 60332-3C), що робить його придатним для будинків з великою кількістю людей і транспортних систем.

Технічні характеристики

Тип волокна: сумісний з одномодовими (G.652D, G.657A) і багатомодовими (OM1 до OM4) волокнами.

Армуючий елемент: багатожильна арамідна нитка.

Матеріали зовнішньої оболонки: ПВХ (відповідає вимогам UL OFNR/OFNP) або LSZH (з низьким вмістом диму, без галогенів).

Механічні стандарти: повністю відповідає стандартам YD/T 1258.5, ICEA-596, GR-409 і IEC 60794-2-30.

Температурний діапазон: призначений для надійної роботи за стандартних температур телекомунікаційного середовища.

Різноманітні сфери застосування

Універсальність стрічкового волоконно-оптичного кабелю з плоским волокном робить його кращим вибором для багатьох галузей:

Центри обробки даних: ідеально підходить для з’єднання серверних стійок високої щільності за допомогою термінаційної технології MPO/MTP.

Розподіл всередині приміщень: використовується для магістральних кабелів у комерційних офісних будівлях і центральних обмінних пунктах.

Обладнання для зв’язку: діє як основний зв’язок між точними приладами та мережевим обладнанням.

Промислові системи: забезпечує надійні канали передачі даних для електричних мереж, моніторингу залізничного транспорту та систем зв’язку на магістралях.

Виробнича потужність: Jiangsu Xuben Photoelectric Technology Co., Ltd

Якість стрічкового оптоволоконного кабелю з плоским волокном підтверджується промисловим масштабом і технічним досвідом компанії Jiangsu Xuben Photoelectric Technology Co., Ltd.

Інфраструктура: Група управляє чотирма спеціалізованими заводами загальною площею 15 000 квадратних метрів.

Виробнича вартість: з річною вартістю виробництва 20 мільйонів доларів США, компанія підтримує потужності для забезпечення великомасштабних глобальних інженерних проектів.

Управління якістю: завод отримав сертифікати ISO9001 та ISO45001, що гарантує, що кожен метр кабелю відповідає найвищим стандартам майстерності.

Глобальна репутація: продукти Orientalfiber використовуються операторами зв’язку та промисловими лідерами в усьому світі, визнаними за їх вишукане виробництво та професійну послідовність.

Переваги перед стандартними альтернативами

У порівнянні з традиційними конструкціями з волокон, стрічкове рішення Orientalfiber пропонує:

Ефективність масового зрощування: технічні спеціалісти можуть зрощувати 12 волокон одночасно, що значно знижує витрати на встановлення.

Кращий повітряний потік: компактний плоский профіль оптоволоконного кабелю Flat Fiber Ribbon забезпечує кращу вентиляцію кабельних лотків і серверних шаф.

Надійний захист: на відміну від бюджетних альтернатив, використання нами високоякісного араміду гарантує, що кабель не провисає та не розтягується з часом у вертикальних стояках.

характеристики

Високоінтегрований дизайн волоконної стрічки

Арамідний армуючий елемент надає кабелю відмінну міцність на розрив

Зовнішній матеріал стійкий до корозії, водонепроникний, стійкий до УФ-променів, вогнестійкий і екологічно чистий.

Додатки

Внутрішній розподіл кабелю

Взаємозв'язок між приладами, комунікаційним обладнанням

Патчкорд і кіска

Стандарти

Відповідає стандартам YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 тощо, а ПВХ-кабель відповідає вимогам схвалення UL OFNR і OFNP: різні оболонки LSZH відповідають сертифікації IEC 60332-1 або IEC 60332-3C.

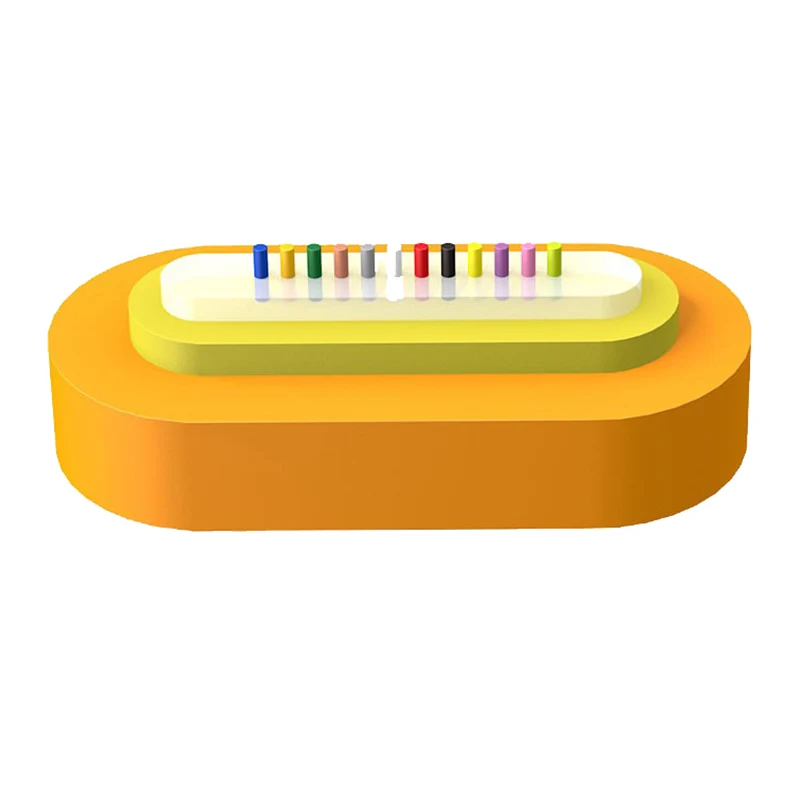

Креслення структури

1. Клітковина

2. Волокниста стрічка

3. Арамідна пряжа

4. Піджак

Технічні параметри

Оптичні характеристики

Транспортування/зберігання/робоча температура: -20℃-+60℃, температура встановлення: -5℃-+50℃
