Багатоцільовий відривний волоконно-оптичний кабель

Багатоцільовий розривний волоконно-оптичний кабель від Orientalfiber — це інженерне рішення для внутрішнього середовища з високою щільністю та магістральних систем розподілу. Цей кабель, виготовлений компанією Jiangsu Xuben Photoelectric Technology Co., Ltd, об’єднує кілька окремих підрозділів в єдину надійну структуру, що дозволяє здійснювати пряме завершення без необхідності додаткових патч-панелей або перехідного обладнання. Будучи основним вибором для операторів телекомунікацій і установників центрів обробки даних, наш багатоцільовий розривний волоконно-оптичний кабель врівноважує механічну міцність із гнучкими можливостями маршрутизації, забезпечуючи довгострокову стабільність сигналу в складних мережевих архітектурах.

Структурне проектування: проектування для прямого закінчення

Основна архітектура багатоцільового роз’ємного волоконно-оптичного кабелю розроблена для спрощення процесу монтажу при максимальному захисті волокна. На відміну від стандартних розподільних кабелів, розривна конструкція розглядає кожне волокно як незалежну цілісність у більшому кабелі.

Конструкція субблока: кожне окреме волокно захищено як блок Φ900 мкм із щільним буфером, оточений високоміцними арамідними армуючими елементами.

Центральний міцний елемент: сердечник із неметалевої армованої волокном пластмаси (FRP) служить центральним кріпленням, забезпечуючи необхідну жорсткість для запобігання перегину під час вертикальних або горизонтальних тяг.

Серцевина зі скручуванням шарів: субблоки прецизійно скручуються навколо FRP, структури кабелю з шарів скручування, яка значно підвищує здатність кабелю витримувати навантаження на розтяг під час монтажу.

Варіанти оболонки: щоб відповідати різноманітним будівельним нормам, зовнішня оболонка доступна з полівінілхлориду (ПВХ) або матеріалів із низьким вмістом диму та нульового вмісту галогенів (LSZH), що забезпечує відповідність вимогам щодо вогнестійкості.

характеристики

Структура кабелю зі скручуванням шарів і неметалевий центральний посилений сердечник дозволяють кабелю витримувати більший натяг

Зовнішній матеріал багатоцільового розривного волоконно-оптичного кабелю є стійким до корозії, водонепроникним, стійким до ультрафіолетового випромінювання, вогнестійким і екологічно чистим.

Арамідна пряжа як міцний елемент робить кабель чудовою міцністю на розрив

Додатки

Внутрішній розподіл кабелю будь-якого призначення

Магістральний розподільний кабель

Стандарти

Відповідають стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 і т.д. Крім звичайної продукції з ПВХ, є також продукція, яка пройшла сертифікацію UL OFNR; У продуктах LSZH використовуються різні матеріали відповідно до IEC60332-1 або IEC60332-3C.

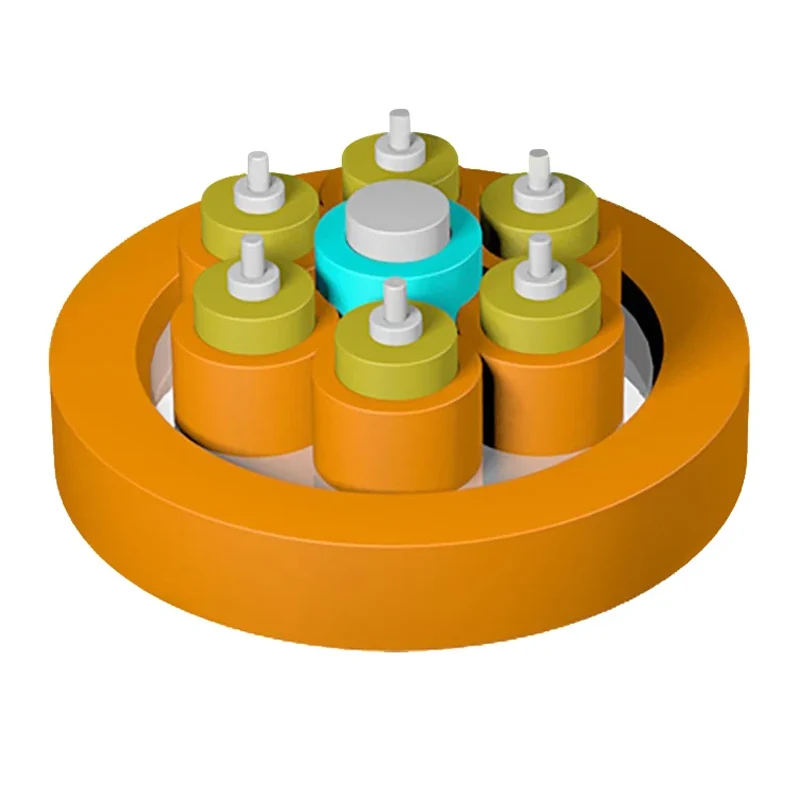

Креслення структури

1. Щільне буферне волокно

2. Арамідна пряжа

3. Силовий член FRP

4. Піджак

5.Піджак

Технічні параметри

Оптичні характеристики

Стратегічні переваги: ​​вирішення проблем із закупівлею та встановленням

Вибираючи багатоцільовий розривний волоконно-оптичний кабель, спеціалісти із закупівель часто надають пріоритет загальній вартості володіння та простоті розгортання. Orientalfiber зосереджується на трьох ключових сферах:

1. Значне скорочення витрат на оплату праці

Оскільки кожен підрозділ волоконно-оптичного кабелю фактично є окремою міцною перемичкою, технічні спеціалісти можуть зняти зовнішню оболонку та прокласти окремі волокна безпосередньо до обладнання. Це усуває потребу в зрощенні в пігтейли, зменшуючи як час, витрачений на об'єкт, так і ризик втрати сигналу, пов'язаного зі з'єднанням.

2. Надійність у вертикальних і горизонтальних магістралях

Арамідна нитка як міцний елемент надає кабелю чудову міцність на розрив, що робить його придатним для застосування в стояках у багатоповерхових офісних центрах або промислових об’єктах. Неметалевий центральний посилений сердечник гарантує, що кабель залишається легким і стійким до електромагнітних перешкод, що є критичним для промислових передніх з’єднань в електромережах і залізничному транспорті.

3. Відповідність екологічним нормам і вимогам безпеки

Зовнішній матеріал багатоцільового розривного волоконно-оптичного кабелю розроблений таким чином, щоб бути стійким до корозії, водонепроникним і стійким до УФ-випромінювання. Пропонуючи опції LSZH, сертифіковані UL OFNR, і сумісні з IEC60332-1/3C опції LSZH, ми гарантуємо, що ваша інфраструктура відповідає найсуворішим стандартам пожежної безпеки для внутрішнього розподілу кабелів будь-якого призначення.

Досконалість виробництва та гарантія якості

Jiangsu Xuben Photoelectric Technology Co., Ltd має виробничу базу площею 15 000 квадратних метрів із чотирма спеціалізованими заводами. Наше прагнення до вдосконаленого виробництва підтверджено:

Річний обсяг виробництва: виробнича потужність оцінюється в 20 мільйонів доларів США, що забезпечує стабільні терміни виконання великомасштабних інженерних проектів.

Сертифіковані стандарти: наша група має сертифікати ISO9001 та ISO45001. Багатоцільовий розривний волоконно-оптичний кабель спеціально відповідає стандартам YD/T 1258.4, ICEA-596, GR-409 і IEC 60793.

Перевірені характеристики: кожна партія проходить ретельні випробування на міцність на розрив, стійкість до роздавлювання та однорідність загасання перед тим, як залишити фабрику.

Ключові сценарії застосування

Універсальність багатоцільового розривного волоконно-оптичного кабелю робить його незамінним для:

З’єднання центрів обробки даних: проводка високої щільності між серверними стійками та основними розподільними зонами.

Магістральне розповсюдження кампусу: підключення кількох комунікаційних шаф між великими інституційними сайтами.

Промислові мережі: забезпечення надійних оптоволоконних з’єднань на магістралях і електростанціях, де довговічність не є предметом обговорення.

Розподіл всередині приміщень: горизонтальна кабельна розводка загального призначення, де волокна повинні бути розведені до окремих настінних розеток.

Часті запитання (FAQ)

У чому полягає основна відмінність між кабелем відключення та кабелем розподілу?

У розподільчому кабелі волокна зібрані в одну оболонку. У багатоцільовому розривному волоконно-оптичному кабелі кожне волокно має свою окрему оболонку та арамідні міцні елементи. Це дозволяє поводитися з волокнами як з патч-кордами після зняття основної зовнішньої оболонки, забезпечуючи чудовий механічний захист у точці з’єднання.

Чи надає Orientalfiber індивідуальні кольори курток або кількість волокон?

так Як частина групи Jiangsu Xuben Photoelectric Technology Co., Ltd, наш внутрішній завод оптоволоконних кабелів може налаштувати багатоцільовий розривний волоконно-оптичний кабель відповідно до конкретних вимог проекту, включаючи кількість волокон (зазвичай від 2 до 48 жил) і конкретні рейтинги вогнестійкості.

Чи підходить цей кабель для використання в кабельних лотках з високою вологістю?

Незважаючи на те, що зовнішній матеріал нашого багатоцільового роз’ємного волоконно-оптичного кабелю призначений переважно для використання всередині приміщень, він вологостійкий і стійкий до корозії, що робить його придатним для використання в типових підвалах будівель або промислових тунелях з контрольованим кліматом.
