Попередньо закінчений круглий волоконно-оптичний кабель

Попередньо завершені круглі волоконно-оптичні роз’ємні кабелі забезпечують надійне та герметичні рішення для з’єднання Fiber to the Home (FTTH) через швидку та точну систему з’єднання, що скорочує час встановлення, технічні помилки та обслуговування. Крім того, це гарантує високу надійність і довговічність мережі.

Надіслати запит

Опис продукту

Категорія продукту: рішення для підключення до оптоволокна до дому (FTTH).
Ключова функція: Швидке розгортання підключіть і працюйте роз’ємний кабель із посиленою кінцевою кінцівкою SC/APC.
Відповідність: відповідає стандартам IEC 61754-4 щодо продуктивності оптичного інтерфейсу.

Orientalfiber надає круглий волоконно-оптичний кабель із попередньо завершеною підвіскою як високоефективне рішення для розгортання волокна в житлових і комерційних мережах. Розроблений компанією Jiangsu Xuben Photoelectric Technology Co., Ltd, цей кабель має міцний механічний захист із високоточними роз’ємами для забезпечення стабільної передачі сигналу в різноманітних умовах навколишнього середовища.

Визначення продукту та функціональний обсяг

Попередньо завершений круглий волоконно-оптичний кабель — це спеціалізована оптична збірка, що складається з високоміцного 5-міліметрового круглого кабелю із заводським завершенням із посиленим роз’ємом SC/APC. На відміну від стандартних кабелів із наконечниками, це рішення з попередніми роз’ємами усуває необхідність з’єднання на місці на абонентській стороні, використовуючи високоякісні цирконієві наконечники для підтримки низьких внесених втрат і високих зворотних втрат протягом усього терміну служби мережі.

Основні переваги та технічна досконалість

1. Точне машинобудування

Попередньо завершений круглий волоконно-оптичний кабель має посилений роз’єм SC/APC на стороні A, що забезпечує герметичне, стійке до погодних умов з’єднання. Використання цирконієвих наконечників гарантує стабільне вирівнювання, знижуючи ризик погіршення сигналу через температурні коливання або механічну вібрацію.

2. Підвищена довговічність

Розроблена для довговічності конструкція кабелю включає:

Зовнішня оболонка HDPE/LSZH: забезпечує стійкість до ультрафіолетового випромінювання та впливу навколишнього середовища.

Компоненти, що блокують воду: вбудовані скловолокно та арамідні нитки запобігають проникненню вологи.

Оптоволокно G657A1/A2: забезпечує чудову продуктивність, нечутливу до вигинів, критичну для вузької маршрутизації в міських середовищах FTTH.

3. Оптимізована ефективність розгортання

Використовуючи круглий волоконно-оптичний кабель із попередньо завершеною муфтою, телекомунікаційні оператори можуть значно скоротити час встановлення. «Відкритий кінець» на стороні B дозволяє легко протягувати труби перед остаточним закінченням у точці розподілу.

Поля застосування

Універсальність попередньо завершеного круглого волоконно-оптичного кабелю робить його придатним для різних секторів з високим попитом:

Телекомунікації: з’єднання FTTH «останньої милі» для місцевих постачальників послуг Інтернету.

Трансляція: передача сигналу для радіо- та телевізійних мереж.

Промислова інфраструктура: зовнішні з’єднання для інтелектуальних мереж, систем моніторингу залізничного транспорту та автомагістралей.

Локальні мережі (LAN): високошвидкісна передача даних для кампусу або офісних комплексів.

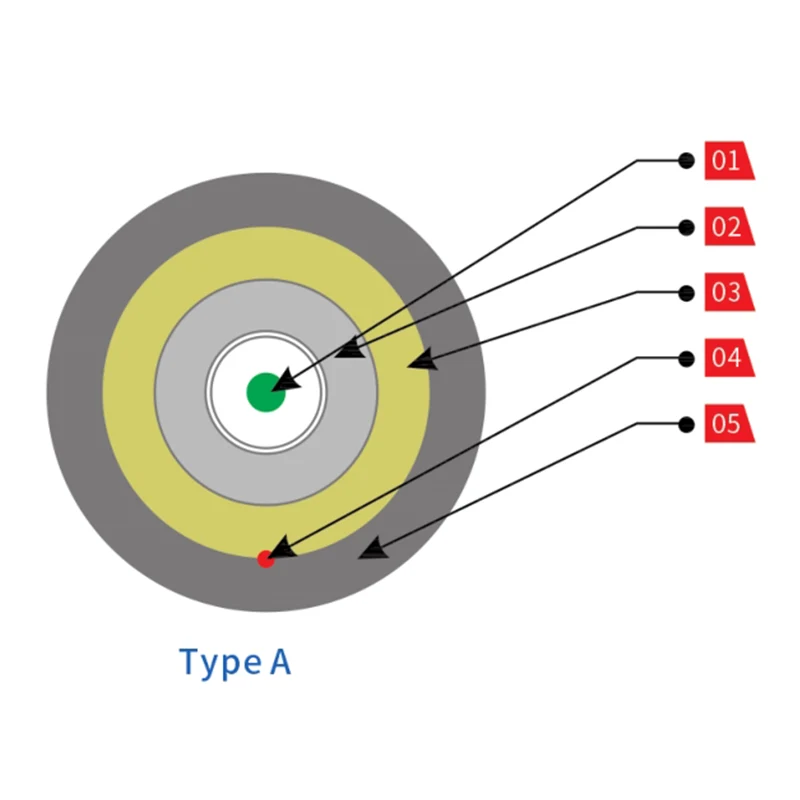

Креслення структури

буфер 900 мкм

PBT трубка

Водоблокуючі буфери зі скловолокна та арамідної пряжі

Ripcord

Куртка LSZH

Pre-terminated Round Fiber Optic Drop Cable

Тип А

буфер 900 мкм

Внутрішня оболонка

Водоблокуючі буфери зі скловолокна та арамідної пряжі

Силовий член

Ripcord

Зовнішня оболонка

Лінія синього кольору

Pre-Terminated Round Fiber Optic Drop Cable

Тип Б

Деталі роз'єму

Модель: Тип Е

Колір: чорний

Матеріал: PC+ABS

Роз'єм: SC/APC

Відповідний кабель: 5-мм кабель

характеристики

Модульна конструкція, яку легко розширити

Він може працювати і бути встановлений на вулиці

Ступінь захисту: IP68

RL: ≥55 дБ

Pre-Terminated Round Fiber Optic Drop Cable

Оптичні характеристики

Параметр	Значення
Тип роз'єму	Тип E
Втрати роз'єму (дБ)	IL: ≤0,3 дБ Макс. 0,3 дБ + 0,4 дБ/км * L (км) на 1310 нм Макс. 0,3 дБ + 0,35 дБ/км * L (км) при 1550 нм згідно з IEC 61300-3-4 Метод B
Зворотні втрати роз'єму (дБ)	RL: ≥55 дБ Хв. 60 дБ при 1310 і 1550 нм Відповідно до IEC 61300-3-6
Довжина кабелю (м)	50, 100, 150, 200, 250 і т.д
Ступінь захисту	IP 68

Збірка кабелю

Внесені втрати: Макс. 0,3 дБ + 0,35 дБ/км * L (км) на 1310 нм

Макс. 0,3 дБ + 0,21 дБ/км * L (км) при 1550 нм

Відповідно до IEC 61300-3-4 метод B

Зворотні втрати: Мін. 60 дБ при 1310 і 1550 нм

Відповідно до IEC 61300-3-6

Механічні характеристики

Пункт	Метод тестування	Вимога
Міцність на розрив	IEC 60794-1-E1 (1000 Н/1 год)	Подовження волокна ≤0,40% Залишкове подовження ≤ 0,05% Зміна ослаблення ≤ 0,1 дБ на 1550 нм
Сплющення	IEC 60794-1-E3 (1000 Н/100 мм за 15 хвилин)	Зміна ослаблення ≤ 0,1 дБ на 1550 нм
Вплив	IEC 60794-1-2-E4 (Удар 5 Н·м і D=300 мм)	Зміна ослаблення ≤ 0,1 дБ на 1550 нм
Кручення	IEC 60794-1-2-E7 (Навантаження 25 Н і 10 циклів)	Зміна ослаблення ≤ 0,1 дБ на 1550 нм
Кривизна	IEC 60794-1-2-E6 (D=100 мм і навантаження 55 Н, 25 циклів)	Зміна ослаблення ≤ 0,1 дБ на 1550 нм
Діапазон температур	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Зміна ослаблення ≤ 0,2 дБ на 1550 нм
Проникнення води	IEC 60794-1-2-F5A (3 м у довжину, 1 м у висоту, 24 години)	Кінець витоку води
Усадка оболонки	EIA-RS-455-86 (85°C, 4 години) EIA-RS-455-86（85°C，4°C）	≤ 5,0%
RoHs (2011/65/ЄС)	Відповідає
