Однотрубний неметалічний мікрокабель, що продувається повітрям

Цей однотрубний неметалічний мікрокабель з повітряним потоком розроблений для розгортання оптоволокна високої щільності в сучасних комунікаційних мережах. Будучи рішенням виробника та постачальника в Китаї, цей продукт має компактну однотрубну структуру в поєднанні з неметалевим армуванням, що робить його придатним для установки повітряним потоком. Конструкція зосереджена на стабільній продуктивності, легкому розгортанні та довгостроковій надійності в магістральних додатках, мережах доступу та FTTH.

Надіслати запит

Опис продукту

Для покупців, які шукають однотрубний неметалевий мікрокабель із продувним повітрям із заводу в Китаї, цей продукт забезпечує баланс між легкою конструкцією, механічною міцністю та захистом від вологи, допомагаючи зменшити вартість монтажу та підвищити ефективність будівництва оптоволоконної мережі.

Огляд продукту

Компактна та ефективна структура

У кабелі використовується однотрубна структура, де оптичні волокна 250 мкм (одномодові або багатомодові) розміщені всередині високомодульної вільної трубки. Ця конструкція забезпечує високу щільність волокна, зберігаючи при цьому невеликий зовнішній діаметр, що особливо підходить для установки повітряним потоком у мікроканалах.

Перевага неметалічного дизайну

Завдяки використанню арамідної нитки замість металевого армування кабель уникає електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI). Це робить його практичним варіантом для середовищ, де важлива стабільність сигналу.

Захист від вологи та довговічність

Вільна трубка наповнена нетоксичним водонепроникним складом, що запобігає проникненню вологи. У поєднанні із зовнішньою оболонкою з HDPE кабель забезпечує стабільну роботу навіть у вологому або підземному середовищі.

Ключові характеристики

Ефективність захисту від перешкод

Повністю неметалева структура усуває електромагнітні та радіочастотні перешкоди, підходить для складних мережевих середовищ.

Надійна механічна міцність

Армування арамідною ниткою забезпечує стабільну міцність на розрив, підтримуючи установку повітряного продування без пошкоджень.

Стабільна структура труби

Щільна та добре контрольована конструкція труби допомагає запобігти усадці та деформації під час встановлення та експлуатації.

Стійкість до вологи

Водостійкий наповнювач забезпечує тривалий захист від проникнення вологи.

Гнучкий і легкий

Невеликий діаметр і легка вага спрощують транспортування та монтаж, особливо в системах щільних повітропроводів.

Висока щільність волокна

Оптимізована внутрішня структура дозволяє використовувати більше волокон у компактному кабелі, покращуючи використання простору.

Додатки

Магістральна мережа

Підходить для оптоволоконної передачі високої пропускної здатності в інфраструктурі базової мережі.

Мережа доступу

Підтримує ефективне розгортання в міських і приміських розподільних мережах.

FTTH (волокно до дому)

Широко використовується в установці оптоволокна на останній милі, де потрібні компактні розміри та гнучкість.

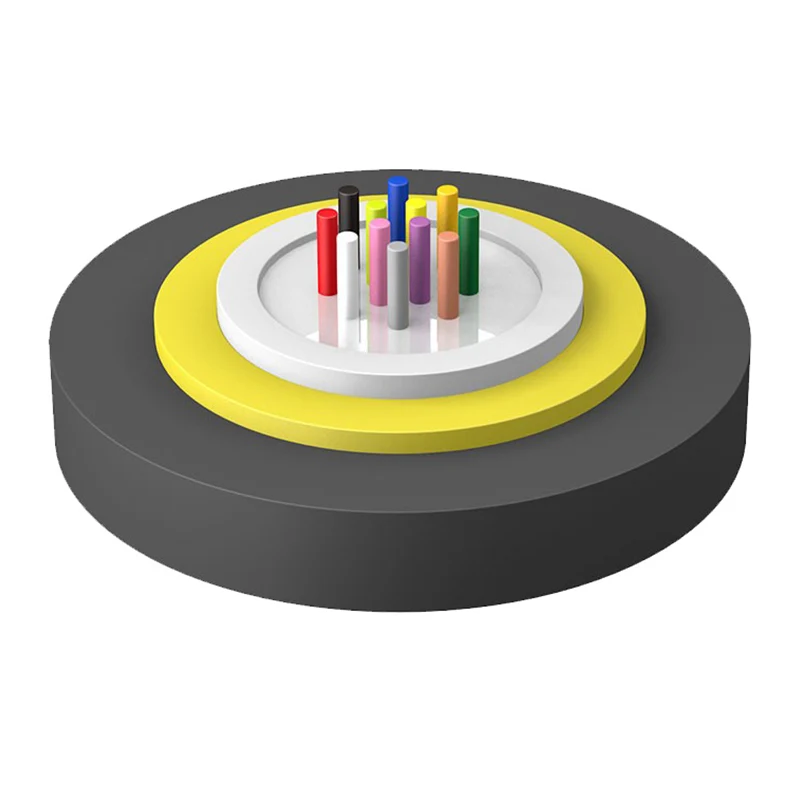

Деталі структури

Конструкція кабелю

клітковина
Суміш для наповнення труб
Вільна трубка
Арамідна пряжа (неметалічний міцний елемент)
PE оболонка (HDPE зовнішня оболонка)

Uni-tube Non-metallic Air-blowing Micro Cable

Технічні параметри

Тип кабелю

(Збільшено на 2 волокна)

Кількість волокон

Діаметр кабелю

(мм)

Вага кабелю (посил.)

(кг/км)

Міцність на розрив

Довго/короткостроково

(N)

Стійкість до роздавлювання

Довго/короткостроково

(Н/100 мм)

Радіус вигину

Статичний/Динамічний

(мм)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Температура зберігання/роботи: -30℃-+70℃

Оптичні характеристики

Тип волокна	Загасання (+20 ℃)				Пропускна здатність		Числова апертура	Довжина хвилі відсікання кабелю λcc
Тип волокна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Числова апертура	Довжина хвилі відсікання кабелю λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.657	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---
