Опис продукту

1x12/1 × 24 PLC Spliter Steter Steet Tube пакет 60x12x4 і 80x20x4mm, з 900 мкм вільна трубка 1,0+0,1/-0 м, роз'єм SC/APC.

Технічні характеристики продуктивності:

Параметри	Символ	Специфікація		Одиниця
Номер каналу	Ча	1 × 12	1 × 24
Довжина хвилі роботи		1260 ~ 1650		нм
Довжина випробування хвилі		1310/1550		нм
Спектральне співвідношення		8,333%	4,166%	%
Втрата вставки1	Іл	≤12,5	≤16.0	дБ
Рівномірність	Уні	≤1,2	≤1,6	дБ
Поляризаційна втрата	PDL	≤0,35	≤0,40	дБ
Повернути втрату	Rl	≥55		дБ
Спрямованість2	Рудник	≥55		дБ
Вхідна оптична потужність	P	100		МВт
Тип волокна		ITU-T G657 A1 волокно
Тип конячки		Весь порт: біла 900 мкм вільна трубка
Довжина введення		1,0 +0,1/-0		m
Довжина виходу		1,0 +0,1/-0		m
З'єднувач		Весь порт: sc/apc
Кабельна позначка		1x12 PLC: У 、 1、2…… 11 、 12 1x24 PLC: У 、 1、2…… 23 、 24
Розмір пакету (L) × (W) × (H)	ПКГ	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		мм
Температура роботи	Топ	-40 ~ +85		℃
Температура зберігання	TST	-40 ~ +85		℃

*Примітки: 1. Усі значення втрат вставки включають втрату з'єднувача.

Карта ескізу:

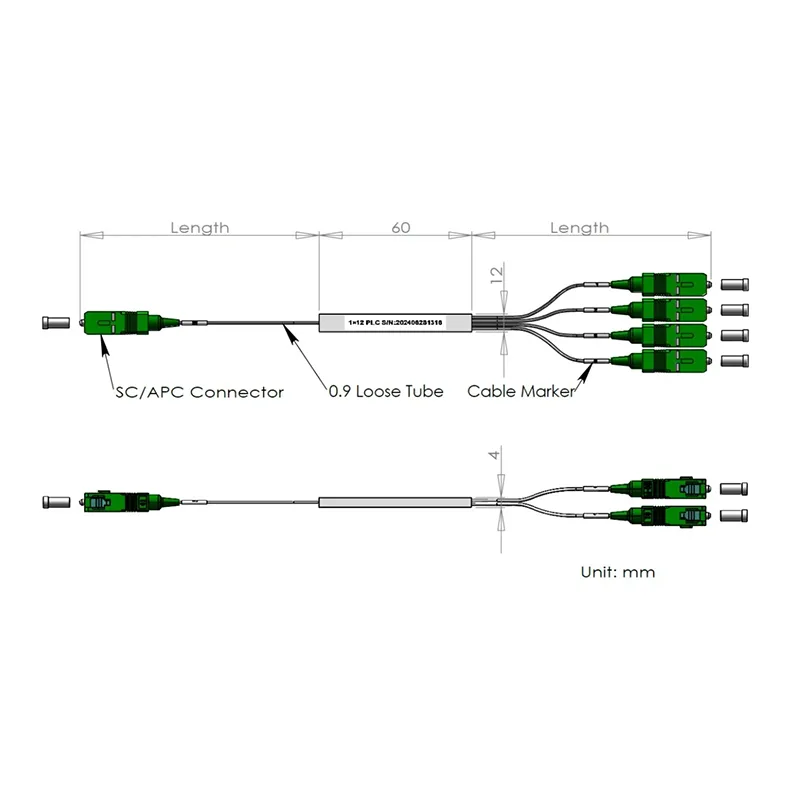

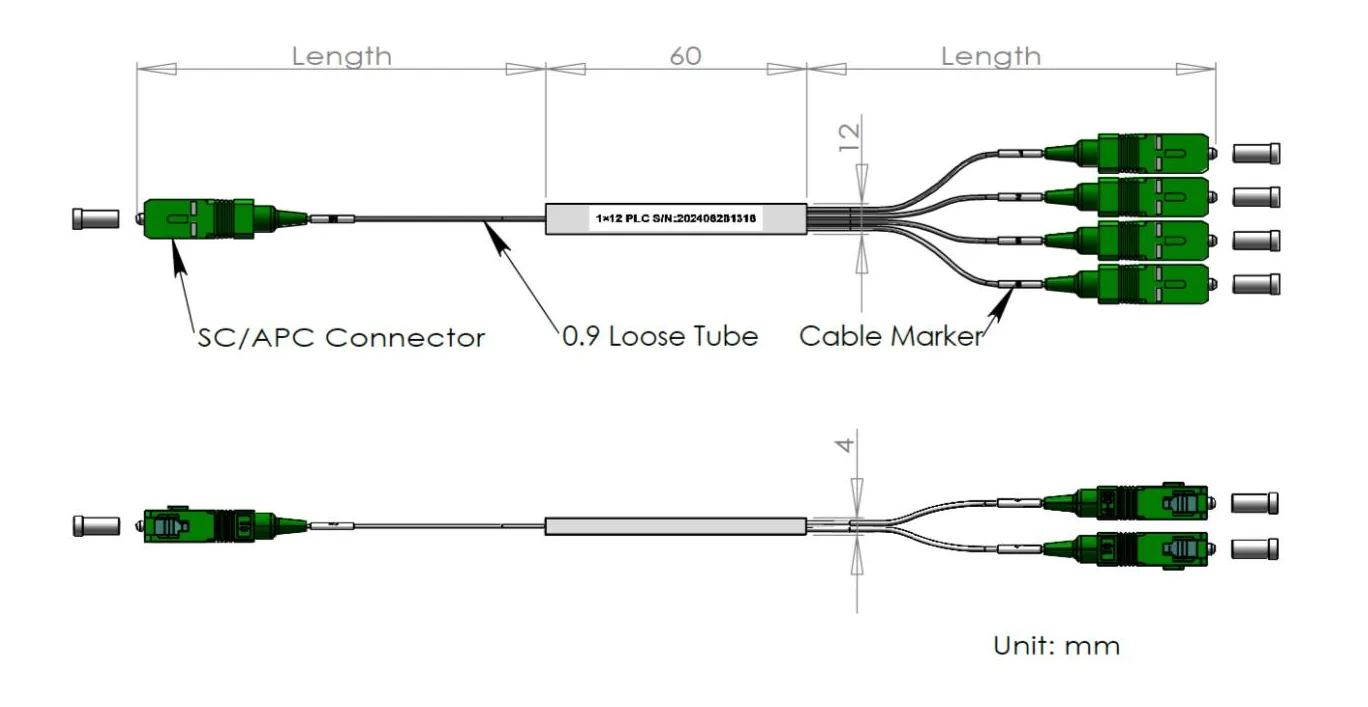

1x12 PLC Splitter

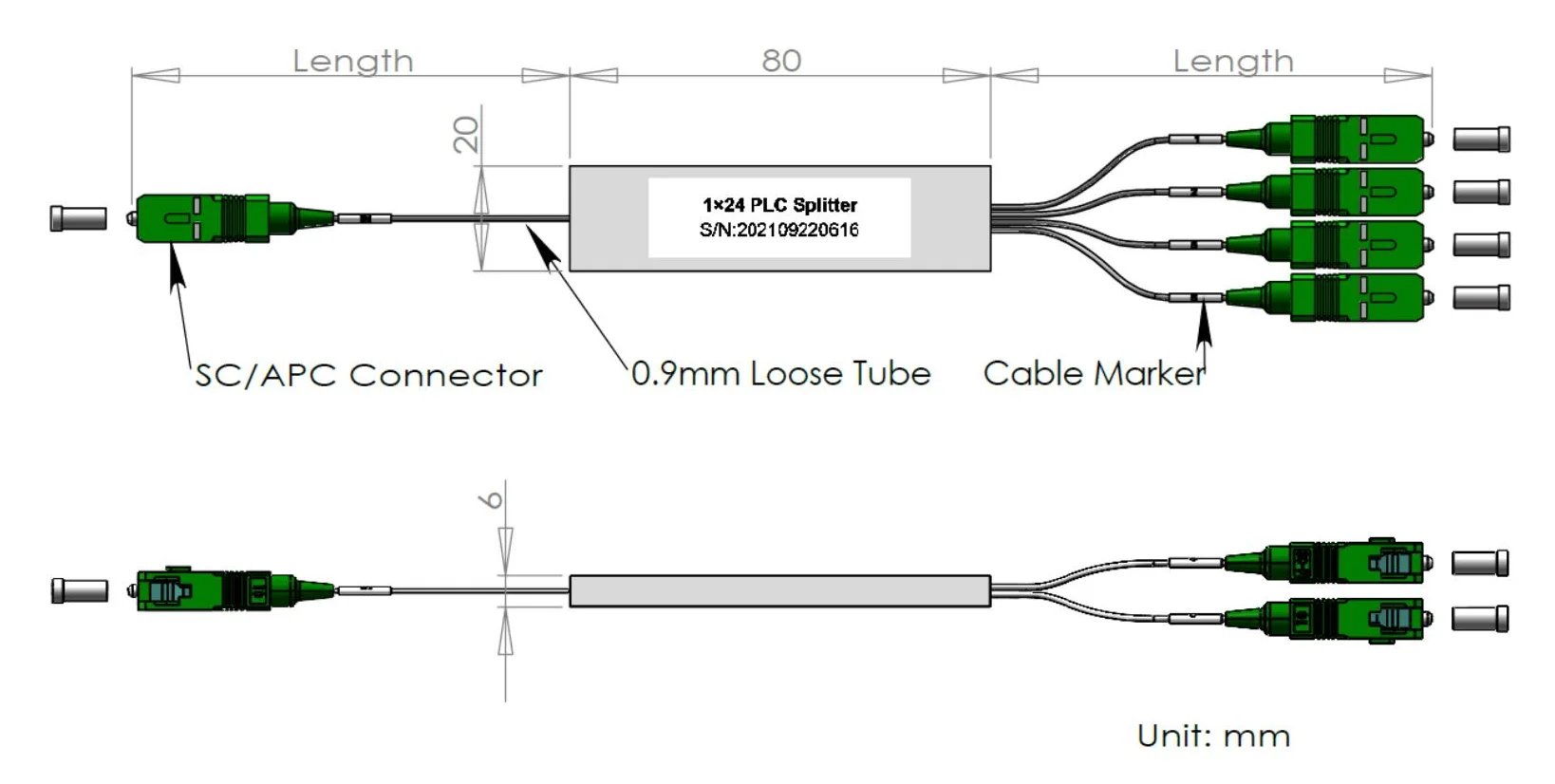

1x24 PLC SPLUTTER

Звіт про тест:

1. Звіт про тестування з точними значеннями, які слід включити до упаковки.

Приклад звіту: 1х12 міні 0,9 мм PLC Spitter Аркуш даних

Довжина хвилі (нм)	1260-1650	Перевірена дата	2024/11/30
P/N:	1x12-0,9-в 1,0 м-вихід 1,0м-SPCC	Гріх:	21113000001
Тип волокна	G657A2	Довжина волокна (м)	В ≥1,0 м/вихід> 1,0 м
Тип з'єднувача	Sciapc	Розмір пакету (мм)	60x12x4
Температура зберігання	-40 ~+85 ℃	Робоча температура	-40 ~+85 ℃

LTEM	(Db)		PDL (DB)		Rl (db)
Довжина хвилі (нм)	@1310	@1550	@1310	@1550	@1310	@1550
Специфікація.	Макс.12.50		Макс.0.35		≥55
Порт 1	12.43	12.38	0.14	0.07	Проходити	Проходити
Порт 2	12.24	12.35	0.16	0.06	Проходити	Проходити
Порт 3	12.22	12.20	0.12	0.07	Проходити	Проходити
Порт 4	12.30	12.24	0.04	0.04	Проходити	Проходити
Порт 5	12.24	12.25	0.11	0.05	Проходити	Проходити
Порт 6	12.35	12.29	0.11	0.01	Проходити	Проходити
Порт 7	12.42	12.44	0.21	0.11	Проходити	Проходити
Порт 8	12.23	12.18	0.11	0.01	Проходити	Проходити
Порт 9	12.27	12.19	0.21	0.10	Проходити	Проходити
Порт 10	12.38	12.17	0.02	0.04	Проходити	Проходити
Порт 11	12.29	12.21	0.11	0.06	Проходити	Проходити
Порт 12	12.42	12.27	0.08	0.07	Проходити	Проходити
Введення	Народ				Народ
Максимум	12.43	12.44	0.21	0.11	N/a
ХВ.	12.22	12.18	0.04	0.01	N/a
Середній	12.30	12.29	0.13	0.05	Народ
Рівномірність (≤0,8 дБ)	0.21	0.27	Спрямованість (db)		> 55
