Патч-корд проти косичок: у чому різниця між волоконно-оптичними мережами?

Оптоволоконні мережі стали основою сучасних комунікаційних систем, підтримуючи все: від інтернет-сервісів і центрів обробки даних до телекомунікаційних і корпоративних мереж. За цими високошвидкісними з’єднаннями стоїть багато дрібних, але важливих компонентів, зокрема оптоволокноПатч-кордіКосичка.

Незважаючи на те, що вони можуть виглядати схожими, патч-корди та косички служать різним цілям у волоконно-оптичних установках. Розуміння їх відмінностей допомагає інженерам, інсталяторам і користувачам мережі створювати більш надійні та ефективні системи оптичного зв’язку.

Отже, що ж таке оптоволоконні патч-корди та пігтейли, і як вони працюють разом у сучасних мережах?

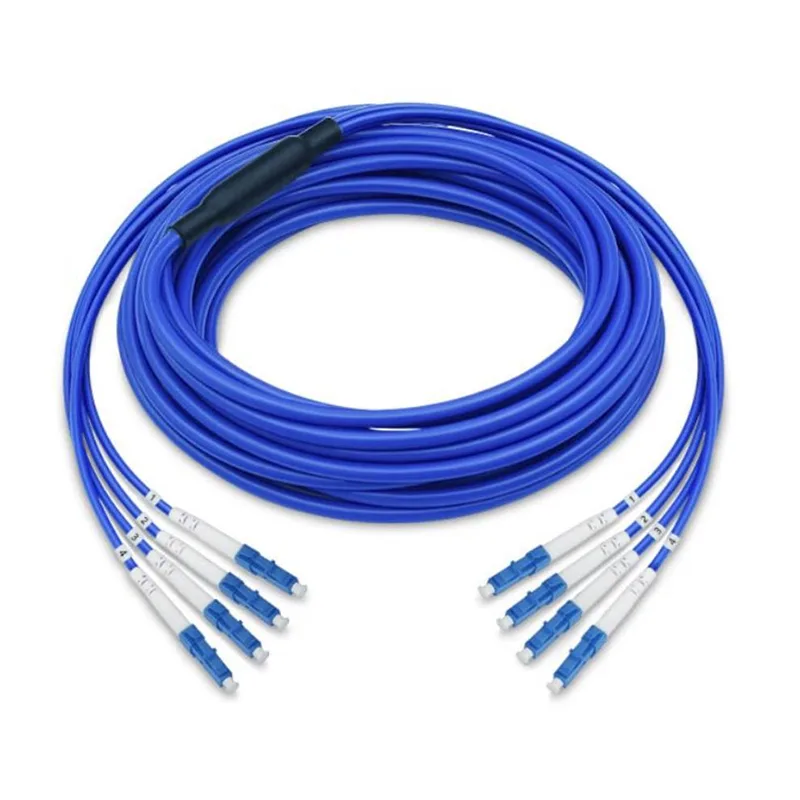

Що таке оптоволоконний патч-корд?

Оптоволоконний патч-корд — це волоконно-оптичний кабель з роз’ємами, встановленими на обох кінцях. В основному використовується для підключення оптичних пристроїв, мережевого обладнання та оптоволоконних систем розподілу.

Оскільки обидва кінці вже мають роз’єми, патч-корди можна швидко встановити без додаткових робіт зі з’єднання.

Типовий оптоволоконний патч-корд включає:

• Волоконно-оптичний кабель
• Захисна куртка
• Оптоволоконні роз’єми на обох кінцях
• Конструкція армування

До поширених типів роз’ємів належать:

• LC роз'єм
• SC роз'єм
• роз'єм FC
• ST роз'єм

Що таке Fiber Pigtail?

Оптоволоконний кабель — це короткий оптоволоконний кабель із роз’ємом, встановленим лише на одному кінці, а інший кінець містить відкрите волокно для з’єднання.

На відміну від патч-кордів, пігтейли зазвичай використовуються всередині кінцевих коробок волокна, оптичних розподільних рам і лотків для з’єднання.

Волокниста косичка зазвичай складається з:

• Один попередньо встановлений оптоволоконний роз’єм
• Оголений кінець волокна для зварювання оплавленням
• Захисне волокнисте покриття
• Верхня куртка

Відкрите волокно дозволяє фахівцям постійно підключати його до вхідних оптичних кабелів за допомогою зварювання.

Як працюють патч-корди та кіски?

Принцип роботи оптоволоконного патч-корду

Патч-корди забезпечують гнучкий зв'язок між двома оптичними портами.

Процес підключення простий:

Оптичний прилад

↓

Оптоволоконний роз'єм

↓

Патч-корд

↓

Ще один оптичний прилад

Це робить патч-корди ідеальними для підключення обладнання, яке може потребувати частого встановлення або заміни.

Принцип роботи Fiber Косичка

Пігтейли призначені для постійного закінчення волокна.

Основний процес:

Підготовка оптоволоконного кабелю

↓

Зварювання пігтейлом

↓

Захист внутрішнього з’єднувального лотка

↓

Підключення до оптичного обладнання

Патч-корд проти косички: ключові відмінності

Як патч-корди та кіски використовуються разом?

У багатьох волоконно-оптичних мережах патч-корди та пігтейли працюють разом, а не замінюють один одного.

Загальний процес з’єднання волокон:

Зовнішній оптоволоконний кабель

↓

Зрощення кісок всередині розподільної коробки волокна

↓

Оптоволоконна адаптерна панель

↓

Підключення патч-кордом

↓

Мережеве обладнання

Ця комбінація створює стабільне з’єднання, зберігаючи з’єднання обладнання простими в управлінні.

Чому оптоволоконні кіски важливі для оптоволоконних мереж?

Оптоволоконні гілки відіграють важливу роль у захисті та організації оптичних з’єднань.

До їх переваг можна віднести:

• Надійні постійні з'єднання
• Зменшення втрат сигналу завдяки правильному зварюванню
• Краще керування волокнами
• Легка інтеграція в системи розподілу

Чому широко використовуються оптоволоконні патч-корди?

Патч-корди популярні, оскільки забезпечують зручне та гнучке підключення.

Серед їх переваг:

• Швидкий монтаж
• Легке обслуговування
• Проста заміна обладнання
• Підходить для різних макетів мереж

Типи оптоволоконних патч-кордів і пігтейлів

Одномодовий оптоволоконний патч-корд і косичка

Вироби з одномодового оптоволокна зазвичай використовуються для передачі на великі відстані, телекомунікацій та високошвидкісних мережевих з’єднань.

Багатомодовий волоконний патч-корд і косичка

Продукти з багатомодового волокна часто використовуються в додатках на короткій відстані, таких як корпоративні мережі та центри обробки даних.

Параметри конектора

Як вибрати між патч-кордом і кіскою?

Вибір залежить головним чином від структури мережі та вимог до встановлення.

Майбутній розвиток технології волоконного підключення

Оскільки швидкість Інтернету продовжує зростати, оптоволоконна технологія з’єднання розвивається в напрямку більшої щільності, кращої надійності та легшого встановлення.

Майбутні тенденції можуть включати:

• Високошвидкісні оптичні мережі
• Компактні конструкції оптоволоконного з'єднання
• Покращена технологія роз’єму
• Ефективніші системи керування волокном

Висновок

Оптоволоконний патч-корд і пігтейл є важливими компонентами сучасних оптичних мереж, але виконують різні ролі. Патч-корди забезпечують гнучке підключення обладнання, тоді як пігтейли в основному використовуються для постійного завершення волокна шляхом зрощування.

Розуміння різниці між цими двома компонентами допомагає мережевим дизайнерам і технікам створювати більш надійні та ефективні волоконно-оптичні системи.

Хоча вони є невеликими частинами великої комунікаційної системи, патч-корди та роз’єми відіграють важливу роль у підтримці глобальних цифрових з’єднань стабільними та швидкими.
