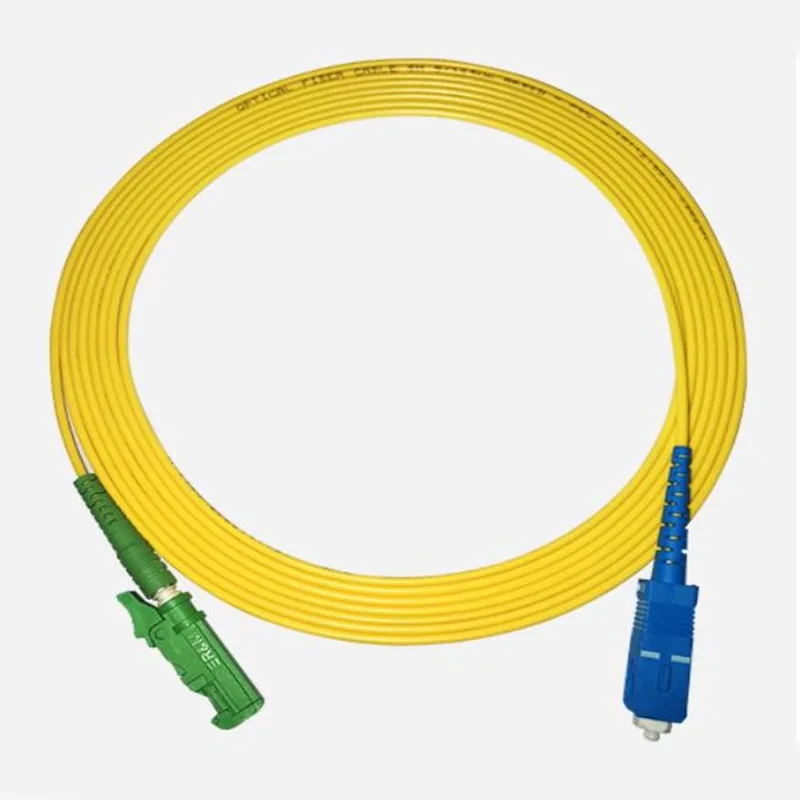

3 мм круглий кабель E2000/APC-SC/UPC Патч-корди

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Надіслати запит

Опис продукту

The3 мм круглий кабель E2000/APC-SC/UPC Патч-кордивід Orientalfiber розроблено для забезпечення стабільної якості сигналу в різних мережевих середовищах. Завдяки високоточним роз’ємам і чудовим варіантам полірування торців (UPC і APC) ці кабелі підходять для одноволоконних з’єднань, підтримуючи роз’єми SC і LC. Orientalfiber пропонує варіанти оптових продажів і постачальників для клієнтів, яким потрібні надійні волоконно-оптичні рішення.

Додатки

Дата-центри та серверні кімнати
Встановлення мережі Ethernet
Розгортання FTTH (оптоволокно до дому).
Магістральні, горизонтальні та стоякові кабелі
Передача відео, даних і голосу
Інтеграція з тестовим обладнанням і вимірювальними системами

Ключові характеристики

Високоточний роз'єм для низьких внесених втрат
Варіанти полірування торцевої поверхні UPC і APC
Підтримує SC, LC та інші одноволоконні роз’єми
Настроювана довжина відповідно до потреб проекту
100% завершено та протестовано на заводі
Відповідає ROHS для екологічної безпеки

Технічні переваги

3-міліметрові круглі кабелі E2000/APC-SC/UPC від Orientalfiber розроблені відповідно до суворих виробничих стандартів. Кабелі зберігають стабільні оптичні характеристики за різних умов, зменшуючи загасання сигналу та забезпечуючи надійне підключення. Вони підходять як для внутрішнього, так і для зовнішнього застосування, залежно від конструкції мережі.

Чому варто вибрати Orientalfiber

Як професіоналпостачальник і виробник, Orientalfiber надає наскрізні рішення для оптоволоконних мереж. Завдяки чотирьом фабрикам, що займаються виробництвом оптичних кабелів для внутрішніх і зовнішніх приміщень, компонентів ODN і оптичного мережевого обладнання, Orientalfiber підтримує масштабне розгортання та інженерні проекти по всьому світу. Їхні сертифікати якості, зокрема ISO9001 та ISO45001, відображають прагнення до точного виробництва та безпеки на робочому місці.

Встановлення та обслуговування

3-мм круглий кабель E2000/APC-SC/UPC Патч-корди готові до швидкого розгортання. Заводська термінація забезпечує мінімальний час налаштування, а поліровані роз’єми зменшують відбиття сигналу. Orientalfiber також надає вказівки щодо правильної прокладки, поводження та тестування для підтримки оптимальної продуктивності протягом усього терміну служби кабелю.

FAQ

Чи можу я замовити нестандартну довжину?

Так, Orientalfiber надає настроювану довжину відповідно до вимог вашого проекту.

Які типи роз’ємів підтримуються?

SC, LC та інші одноволоконні з’єднувачі підтримуються варіантами полірування як UPC, так і APC.

Чи перевіряються ці патч-корди перед відправкою?

Так, кожен3 мм круглий кабель E2000/APC-SC/UPC Патч-кордна 100% завершується на заводі та перевіряється для забезпечення надійної роботи.

Звертайтеся до Orientalfiber

Для оптових, оптових замовлень або детальних специфікацій продукту звертайтеся до Orientalfiber. Їхня професійна команда забезпечує повну підтримку закупівель, планування проекту та післяпродажне обслуговування.

Технічні характеристики:

Конструкції	одиниця	Описи
Режим оптоволокна		Одиночний режим: ITU-T G657A1
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернення втрати	дБ	≥55 (APC) ≥50 (UPC)
Діаметр волокна щільного буфера	гм	900
Thight-Buffer Fiber Color		Білий
Колір оболонки кабелю		Жовтий
Матеріал оболонки кабелю		LSZH
Діаметр кабелю	мм	Φ3,0 ±0,20
Довжина	m	3,0 +0,1/-0
Тип роз'єму		SC/APC (зелений) SC/UPC (синій)
Полірування торця		БТР і СКП
Матеріал наконечника		Керамічний
Повторюваність підключення		> 800 разів
Мінімальний радіус вигину	мм	≥20
Утримання оптоволокна/кабелю відповідає	N	50N±2N зі швидкістю 5N/с тривалістю 120 с
Робоча температура	℃	-25 ℃ ~ +65 ℃
Температура зберігання	℃	-25 ℃ ~ +65 ℃

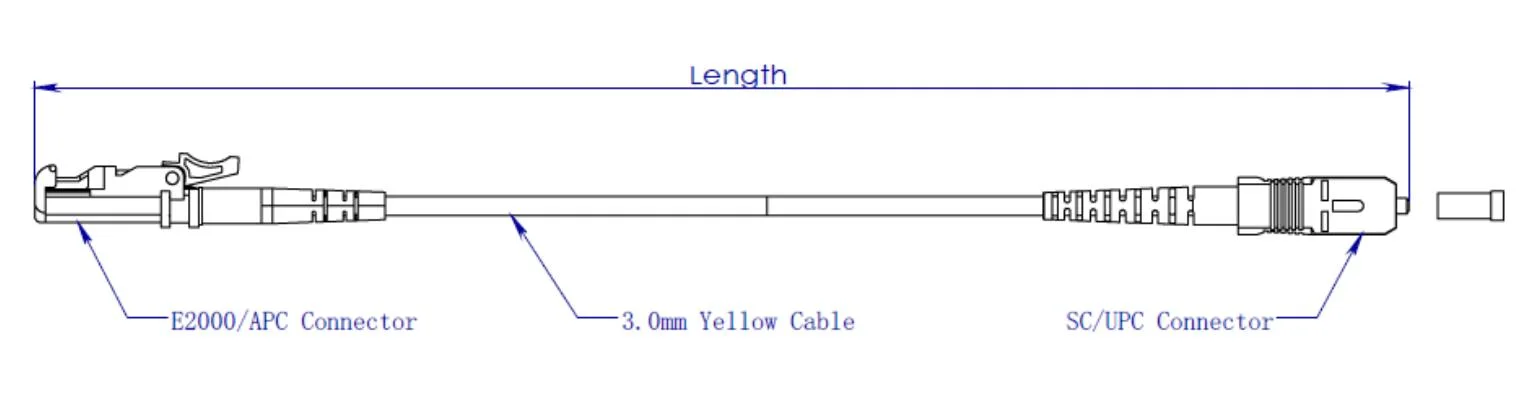

Розмірне креслення:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

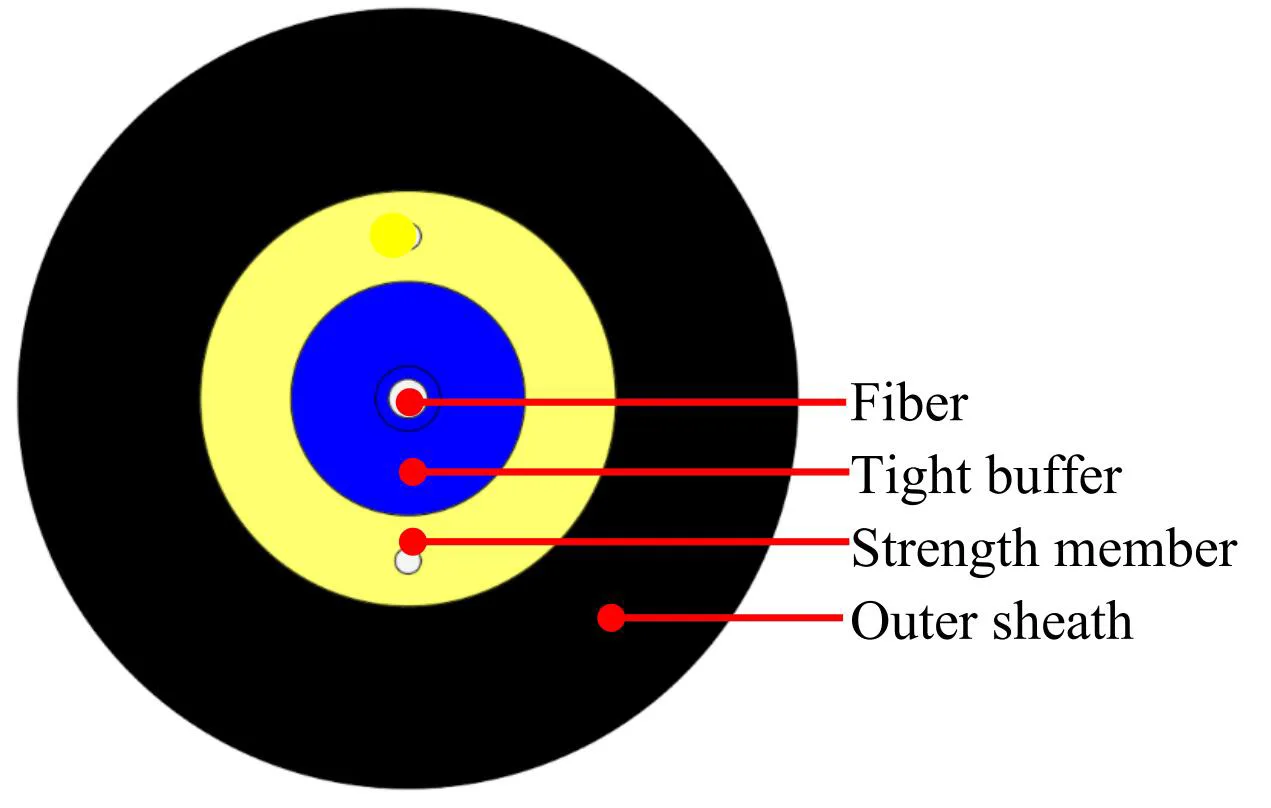

Конструкція кабелю:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Предмети		Технічні характеристики
Щільне буферне волокно	Кількість клітковини	1
	Тип волокна	G.657A1
	Колір волокна	Синій
	матеріал	LSZH
	Діаметр	Φ0,9 ± 0,05 мм
	Колір щільного буфера	Білий
Силовий член	матеріал	Поліефірна пряжа
Зовнішня оболонка	матеріал	LSZH
	Діаметр	Φ3,0 ± 0,2 мм
	Колір зовнішньої оболонки	Жовтий
Чорнильний знак	колір	чорний

Характеристика волокна:

Усі характеристики кабельного волокна (волокна готового кабелю) мають відповідати, щонайменше, Рекомендації ITU-T G.657A1 і бути такими.

Пункт	Специфікація
Тип волокна	Одномісний режим
Волокнистий матеріал	Допований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою дисперсією	1300 ~ 1324 нм
Нахил нульової дисперсії	≤ 0,092 пс/(нм².км)
PMD при 1550 нм	≤0,1 пс/км^1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. км) ≤5,3 пс/(нм. км) ≤18,0 пс/(нм. км) ≤22 пс/(нм. км)
Діаметр поля моди @ 1310 нм	8,8±0,4 мкм
Помилка концентричності серцевини / оболонки	≤ 0,5 мкм
Діаметр обшивки	125,0 ± 0,7 мкм
Некруглість обшивки	≤5%
Діаметр первинного покриття	242 ± 7 мкм
Первинне покриття концентричності / покриття	≤10 мкм
Некруглість покриття	≤0,7%
Загасання з втратою на вигин кабелю 1 виток 1 радіус 10 мм 10 витків 1 радіус 15 мм	1550 нм ≤Δ0,75 дБ/км 1625 нм ≤Δ1,5 дБ/км 1550 нм ≤Δ0,25 дБ/км 1625 нм ≤Δ1,0 дБ/км
