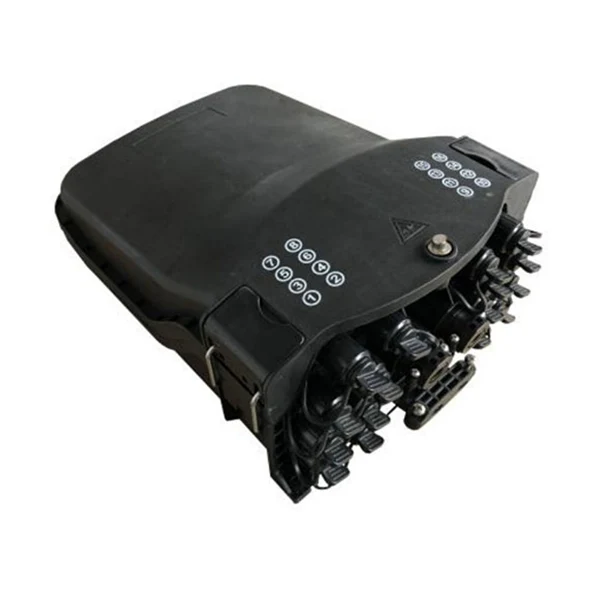

Розподільча коробка для волоконно-оптичних кабелів із попередньо з’єднаними волоконно-оптичними кабелями

Розподільна коробка для волоконно-оптичних кабелів із 48 волоконними сердечниками від Orientalfiber — це рішення професійного рівня, призначене для оптимізації розгортання мережі FTTX. Будучи флагманським продуктом компанії Jiangsu Xuben Photoelectric Technology Co., Ltd, ця розподільна коробка об’єднує з’єднання, роз’єднання волокон і клемне з’єднання в одному довговічному корпусі.

Надіслати запит

Опис продукту

48-жильна розподільна коробка для волоконно-оптичних кабелів із попередніми з’єднаннями розроблена спеціально для телекомунікаційних інженерних сценаріїв. Розроблений відповідно до інженерних стандартів китайського виробника Orientalfiber, він приділяє першочергову увагу надійності конструкції та довгостроковій стабільності роботи. Корпус виробу виготовлено з високоміцних матеріалів PP або PC+ABS, що забезпечує надійну стійкість до води, пилу та старіння. Завдяки класу захисту IP65 він забезпечує стабільність внутрішніх оптоволоконних з’єднань навіть у складних умовах. Внутрішню структуру було оптимізовано для ефективного керування радіусом вигину волокна та впорядкованої прокладки кабелю; він оснащений адаптерами з попередніми з’єднаннями та підтримує різні конфігурації лотків для з’єднання, що підвищує ефективність встановлення та спрощує процедури обслуговування. Підтримуючи кілька методів встановлення, включаючи монтаж на стовпі, розгортання в повітрі та настінний монтаж, ця розподільна коробка ідеально підходить для додатків FTTH і широкого діапазону вимог до розгортання зовнішньої волоконно-оптичної мережі.

Технічні характеристики та цілісність матеріалу

Для зовнішньої телекомунікаційної інфраструктури довговічність матеріалу є критичною. Theсхідне волокно Розподільча коробка для волоконно-оптичних кабелів із попередньо з’єднаними волоконно-оптичними кабелямирозроблений таким чином, щоб протистояти різноманітним стресовим факторам навколишнього середовища без деградації.

Матеріали корпусу: виготовлені зі сумішей PP (поліпропілен) або PC+ABS (полікарбонат і акрилонітрил-бутадієн-стирол) для чудового механічного захисту.
Стійкість до навколишнього середовища: розроблено для захисту від вологи, води, пилу та запобігає старінню.
Захист від проникнення: рівень захисту досягає IP65, гарантуючи, що внутрішні компоненти залишаються сухими та функціональними під час сильного дощу або в умовах високої вологості.

Технічна архітектура та управління потужністю

Внутрішнє планування вРозподільча коробка для волоконно-оптичних кабелів із попередньо з’єднаними волоконно-оптичними кабелямифокусується на захисті радіуса вигину та організованому прокладанні кабелю для запобігання ослабленню сигналу та втомі від обслуговування.

Конфігурація входу/виходу: має 1 овальну точку входу для оптичного кабелю та 2 кабельні вводи для відгалуження, що полегшує універсальне управління магістральними кабелями.
Інтерфейс адаптера: оснащений 16 попередньо підключеними адаптерами, що значно скорочує час, необхідний для польових установок, і витрати на оплату праці техніків.
Варіанти з’єднувальних лотків: доступні два різних типи з’єднувальних лотків для різних способів з’єднання та щільності волокон.
Відсік для зберігання кабелю: призначений для розміщення додаткового лотка для зберігання кабелю, здатного вміщувати до 50 метрів круглого кабелю діаметром 5 мм, що важливо для підтримки акуратності на місці під час встановлення FTTH у житлових приміщеннях.

Універсальні сценарії розгортання

східне волокногарантує, щоРозподільча коробка для волоконно-оптичних кабелів із попередньо з’єднаними волоконно-оптичними кабелямиадаптується до існуючої інфраструктури, а не вимагає дорогих модифікацій. Підтримка кількох методів монтажу дозволяє узгоджено використовувати обладнання на різних місцевостях:

Монтаж на стовпі: оптимізовано для розгортання в сільській місцевості або на опорі.
Встановлення на антені: підходить для прольотів повітряних кабелів між будівлями.
Настінний: призначений для міських MDU (багатоквартирних блоків) або фасадів промислових будівель.

опис

Попередньо з’єднана оптична розподільна коробка як найсучасніше обладнання вузла розподілу мережі FTTX забезпечує швидке та надійне з’єднання, хороший захист і керування мережею FTTX.

Відповідає стандартам

Розподільна коробка волоконно-оптичного кабелю з 48 волоконними сердечниками розроблена, виготовлена та перевірена відповідно до наступних стандартів:

ITU-T G.652	характеристики одномодового оптичного волокна
IEC 60794-1-1	Оптичний волоконно-волоконні кабелі, частина 1-1: загальні специфікації, загальні
IEC 60794-1-2	Оптичний волоконно-волоконні кабелі - частина 1-2: Загальна специфікація - Основне випробування оптичного кабелю процедура

Технічні характеристики

модель: XB-16SX	Технічні характеристики	Зауваження

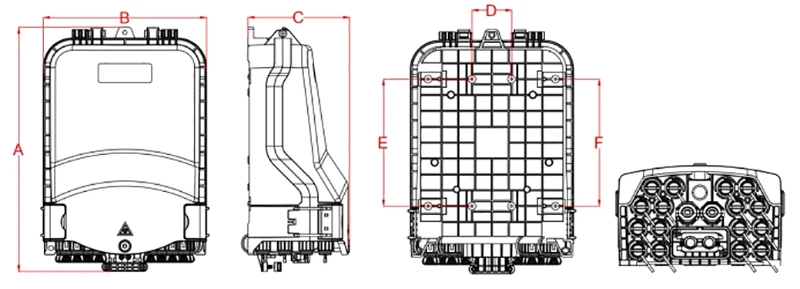

зовнішній розмір (мм)	319,3214133(ABC)
монтаж положення отвору (мм)	52166166(DxExF)
колір	PANTONE 428C	Можливість налаштування
Розмір і кількість отворів для оптичного кабелю	1 овальний ввід оптичного кабелю, 2 розгалуження входи для оптичного кабелю та 16 попередньо підключених адаптерів
Fusion місткість (макс.)	48	Лоток A ,12x4=48, 2 шари термозбіжна захисна муфта для з’єднання.
	64	Деко B, 8x8=64, 1 пласт термозбіжна захисна муфта для з’єднання.
	96	Лоток C, 8x12=96, 1 шар термозбіжна захисна муфта для з’єднання.
	96	Лоток D, Лоток E, 24x4=96, 2 шари термозбіжна захисна муфта для з’єднання.
Мікро PLC Splitter	1x2	Розмір спліттера: 60x7x4 мм. Може встановлюватися в тип А і тип Лоток для зрощування E, 1 ПК на лоток для зрощування.
	1x4
	1x8
	1*16	Розмір спліттера: 60x12x4 мм. Може встановлюватися в типу А-1, а лоток типу E-1, 1 ПК на лоток для зрощування.
в найбільший діаметр кабелю (мм)	ᴓ8~18
Максимум розмір гілкового отвору (мм)	ᴓ16
IP рівень захисту	IP65
Горючість	HB (традиційний)	можна налаштувати відповідно до вимоги
Нейтральний тест на сольовий туман (NSS)	48 ч	можна налаштувати відповідно до вимоги
