Які волоконно -волоконно -оптичні кабелі зазвичай використовуються в конструкції FTTH?

У конструкції FTTH (волокна до будинку) часто використовувані типи оптичних кабелів, головним чином, включають кабель у формі метелика та їх похідні конструкції.

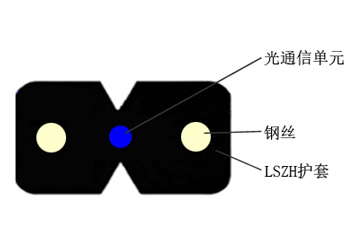

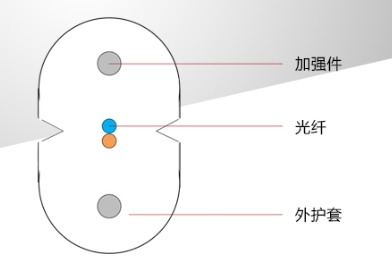

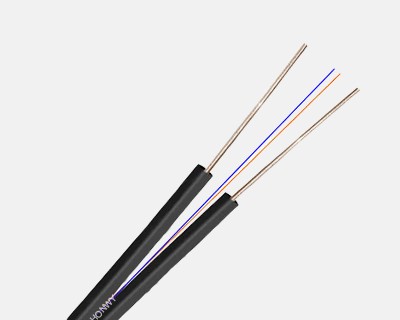

1. Кабель у формі метеликів (GJXH)

Структурні особливості:

Оптичне волокно розміщується в центрі, а з обох сторін розміщуються два паралельні сталеві дроти як елементи арматури. Поперечний переріз у формі 8, а оптичне волокно розташоване в геометричному центрі.

Сценарій застосування:

Настінна: підходить для внутрішньої та зовнішньої настінної маршрутизації, з сильною стійкістю до згинання та радіусом згинання, невеликим, як 20 мм.

Закладка труби: підходить для прокладки трубопроводів на коротких відстанях та пристосованих до вузьких просторів.

Переваги:

Структура компактна, а міцність на розрив висока, що може витримати бічний тиск людей, що наступають на нього, і силу перетягування під час будівництва.

Це легко закінчити на місці і сумісний з різноманітними швидкими роз'ємами.

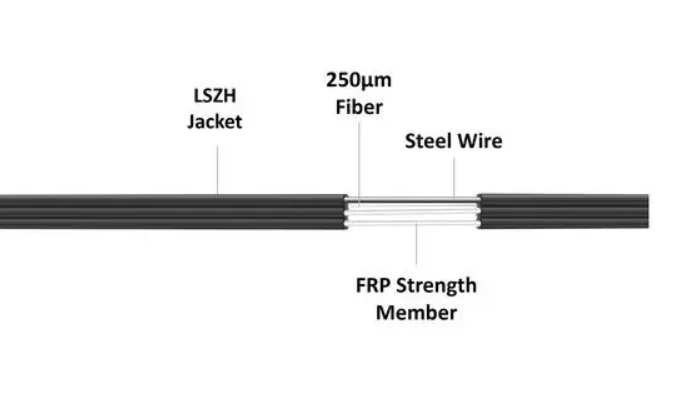

2. Самопірна кабель у формі метелика (gjyxfch)

Структурні особливості:

Зовні звичайного оптичного кабелю метеликів додають сталевий дріт або сталевий мотузок, як арматура для формування самопідтримувальної конструкції.

Сценарій застосування:

Ведучі на передахах: підходить для проводки над головою від зовнішніх полюсів до приміщень. Він має високу міцність на розрив і може витримати проміжок 50 метрів.

Необхідно не потрібні додаткові підвісні дроти, спрощуючи процес будівництва.

Переваги:

Сильна міцність на розрив знижує ризик пошкодження від зовнішніх сил.

Висока ефективність будівництва та зниження витрат на оплату праці.

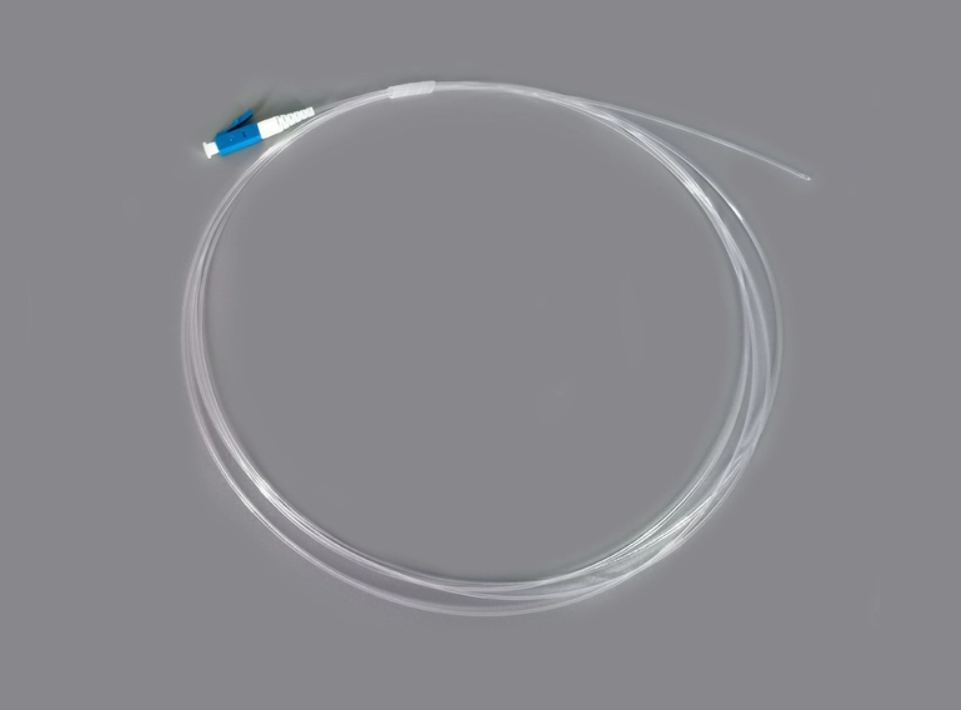

3. Невидимий кабель у формі метелика (Gjixh)

Структурні особливості:

Середня частина-це одноядерна щільно-буферна оптична волокна (G.657), яка обгортається прозорою оболонкою 0,9 мм, з тонким зовнішнім діаметром і повністю прозора.

Сценарій застосування:

Покладіть електропроводку вздовж будівельних плінтусів та навколо дверей та віконних декоративних смужок, і виправте клеєм.

Місця з високими естетичними вимогами: такі як готелі, резиденції високого класу тощо, де проводка потрібно приховати.

Переваги

Візуально прихований, не впливає на внутрішнє оздоблення.

Прозорий обкладинка стійкий до носіння та пристосована до різних середовищ.

.

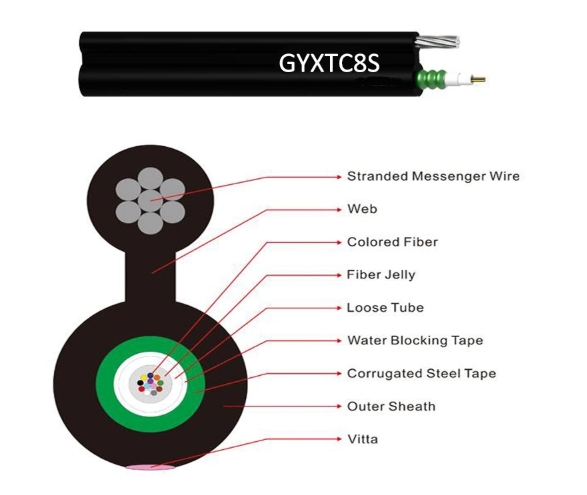

Структурні особливості:

Металеві підвісні дротяні блоки додаються до шкіряного оптичного кабелю, щоб утворити структуру "8".

Сценарій застосування:

Зовнішній верхній ведучий: підходить для накладної проводки від електричних полюсів до коридорів користувачів, з високою міцністю на розрив.

Сценарій з високими вимогами про проміжок: може протистояти прольоту понад 50 метрів і має сильну стабільність.

Переваги:

Ефективність притягання значно покращується, знижуючи ризик поломки оптичних волокон.

Легко побудувати та адаптуватись до складної місцевості.
