Повністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSS

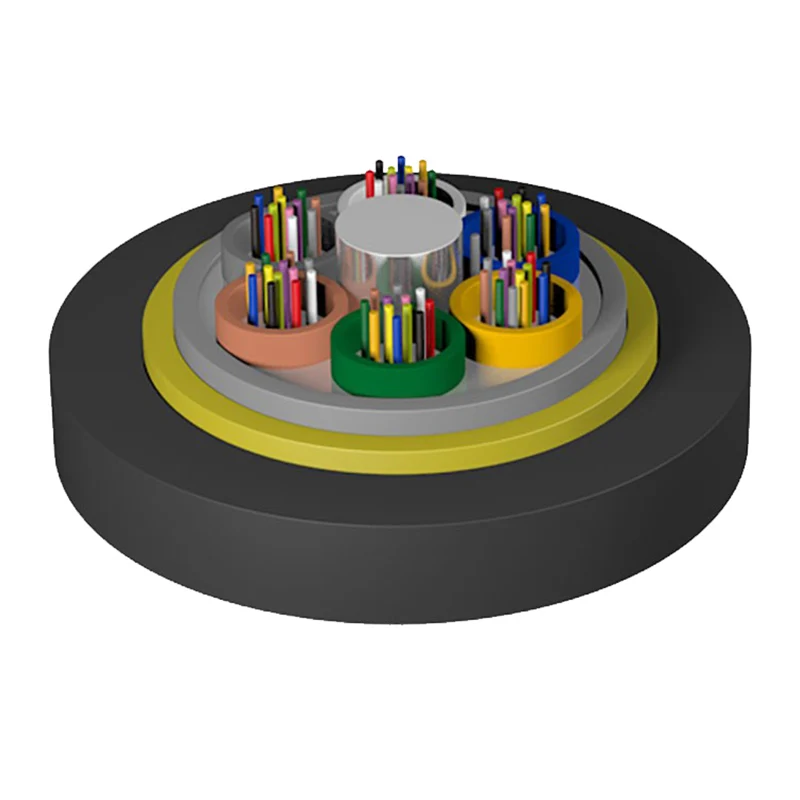

Усі діелектричні самонесучі повітряні волоконно-оптичні кабелі ADSS мають вільну конструкцію трубчастого шару, оптичне волокно товщиною 250 мкм покрите вільною трубкою з високомодульного матеріалу, а вільна трубка заповнена водонепроникною сумішшю. Вільна трубка (і заповнювальний трос) скручується навколо неметалевої центральної арматурної серцевини (FRP), щоб утворити компактну жилу кабелю, а щілина в жилі кабелю заповнюється мастилом, що блокує воду. Серцевина кабелю екструдується з поліетиленовою (PE) внутрішньою оболонкою, потім покривається арамідом для посилення, і, нарешті, екструдується поліетиленовою (PE) зовнішньою оболонкою або зовнішньою оболонкою з електричним трекінгом (AT).

Надіслати запит

Опис продукту

Інженерна досконалість і виробнича основа

ВиробництвоПовністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSSзосереджена на дусі майстерності. Наша група керує чотирма спеціалізованими підприємствами, які охоплюють внутрішні/зовнішні кабелі, компоненти ODN та мережеве обладнання, гарантуючи, що кожен компонент відповідає суворим міжнародним стандартам.

Сертифікована якість: наші виробничі процеси послідовно отримали сертифікати ISO9001 та ISO45001.
Глобальне визнання: продукція Orientalfiber широко використовується операторами зв’язку та радіо/телевізійними галузями по всьому світу, доводячи свою надійність у великомасштабних інженерних проектах.

Основна технічна структура

TheПовністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSSвикористовує складну вільну структуру скрутки шару труб. Ця конструкція забезпечує захист оптичних волокон 250 мкм у високомодульних трубках, наповнених спеціальним водонепроникним складом.

Міцний елемент: центральний сердечник із неметалічного FRP (пластику, армованого волокнами) запобігає електромагнітній індукції.
Блокування води: сердечник кабелю заповнений мастилом, що блокує воду, щоб запобігти проникненню вологи.
Посилення: високоміцні арамідні нитки використовуються для забезпечення необхідного натягу для великопролітних повітряних установок.
Зовнішній захист: залежно від напруженості електричного поля ми пропонуємо зовнішню оболонку з поліетилену (PE) або антитрекінгу (AT).

Перспектива закупівель: вирішення проблем підключення

1. Встановлення та ефективність живої лінії

Основною проблемою для розгортання мережі є вартість відключень електроенергії. TheПовністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSSвідсхідне волокноможна встановити без відключення живлення, що значно скорочує час простою та витрати на оплату праці для постачальників комунальних послуг.

2. Стійкість до навколишнього середовища та механічна міцність

Завдяки максимальному прольоту, що перевищує 1000 м, цей кабель розроблено таким чином, щоб витримувати великі навантаження від льоду та високу швидкість вітру. Його легка конструкція зменшує механічне навантаження на існуючі вежі та опори, забезпечуючи збереження структурної цілісності лінії електропередачі.

3. Сумісність із високою напругою та довговічність

TheПовністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSSрозроблено спеціально для середовищ високої напруги. Для ліній 110 кВ і 220 кВ використання нашої оболонки AT (Anti-tracking) запобігає електричній ерозії, підтримуючи проектний термін служби понад 30 років.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Технічні параметри

посилання Зовнішній діаметр (мм)	посилання вага (кг/км)		Rec. Макс. Робоча напруга (кН)	Максимально допустима робоча напруга (кН)	Міцність на розрив (кН)	Сила члена CSA (мм2)	Модуль пружності (кН/мм2)	Коефіцієнт теплового розширення ×10-6/K	Відповідний діапазон (Стандарт NESC, м)
посилання Зовнішній діаметр (мм)	ПЕ оболонка	AT Оболонка	Rec. Макс. Робоча напруга (кН)	Максимально допустима робоча напруга (кН)	Міцність на розрив (кН)	Сила члена CSA (мм2)	Модуль пружності (кН/мм2)	Коефіцієнт теплового розширення ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Температура зберігання/роботи: -40℃-+70℃

Оптичні характеристики

Оптоволоконний тип	（+20℃）				пропускна здатність		числова апертура	Обрізати довжину хвилі оптичного кабелю
Оптоволоконний тип	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	числова апертура	Обрізати довжину хвилі оптичного кабелю
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---

Примітка:

a. Лише частина кабелів ADSS наведена в таблиці, кабелі ADSS з іншими прольотами можна запитувати у продавців.

b. Характеристики в таблиці отримані за умови відсутності перепаду висоти та монтажного провисання 1%

в. Кількість волокон від 2 до 72, ідентифікація волокон відповідає національному стандарту

Застосування: Самонесуча антена

Основні характеристики та продуктивність

Оптимальні розміри: малий діаметр кабелю зменшує вплив факторів навколишнього середовища, таких як вітер і лід.

Чудові властивості при розтягуванні: Точна кількість арамідної пряжі розраховується для кожного проекту, щоб відповідати конкретним вимогам щодо прольоту.

Відповідність: Наш кабель ADSS повністю відповідає стандартам IEEE 1222 і IEC 60794-1.

Термостабільність: зберігає чудову продуктивність у широкому діапазоні робочих температур.

Стратегічні програми

Повністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSS є кращим вибором для:

Телекомунікації: магістральні лінії операторського рівня та передача даних у локальній мережі.

Електроенергетика: високовольтні лінії електропередач різного рівня (від 10кВ до 220кВ).

Промислова інфраструктура: зовнішні підключення до електроенергії, залізничного транспорту та автомобільних доріг.

Часті запитання (FAQ)

З: Як визначається матеріал зовнішньої оболонки для різних рівнів напруги?

A: Для ліній електропередач 10 кВ і 35 кВ зазвичай використовується оболонка з поліетилену (PE). Для ліній 110 та 220 кВ ми розраховуємо напруженість електричного поля в точці підвішування та використовуємо зовнішню оболонку AT (Anti-tracking), щоб запобігти деградації.

З: Яка максимальна пропускна здатність кабелів Orientalfiber ADSS?

A: Хоча прольоти різняться залежно від вимог проекту, повністю діелектричний самонесучий повітряний волоконно-оптичний кабель ADSS може бути розроблений для прольотів понад 1000 м.

Питання: Чи можна використовувати цей кабель на існуючих електровежах?

A: Так. Оскільки він легкий і неметалевий, він ідеально підходить для додавання комунікаційних можливостей до існуючої інфраструктури розподілу та передачі електроенергії без значної ваги.
