Конструкція FTTH (волокна до будинку) полягає в тому, щоб підключити оптичне волокно безпосередньо до будинку користувача, щоб надати користувачам високошвидкісні та стабільні послуги широкосмугового доступу. У процесі будівництва FTTH потрібні різноманітні матеріали та обладнання:
· Кабель: Він має характеристики невеликого розміру, легкої ваги, хорошої гнучкості, сильної стійкості до згинання тощо. Його легко лежати в складних внутрішніх та зовнішніх середовищах і може бути безпосередньо підключений до обладнання для терміналу користувача. Це часто використовуваний оптичний тип кабелю для домашнього входу FTTH.
· Зовнішній волоконно -оптичний кабель: Існує багато типів за різними середовищами та вимогами, таких як накладний оптичний кабель, прямий закопаний оптичний кабель, оптичний кабель трубопроводу тощо. Він має більший зовнішній діаметр, кращі механічні властивості та продуктивність захисту, і може протистояти впливу суворих зовнішніх середовищ. Він використовується для передачі оптичних сигналів від оптичного закриття сплавлення кабелю або оптичних розрівнювачів до будівлі або області, де знаходиться користувач.
· PIgtail: Один кінець має волоконно -оптичну штепсельну роз'єм, а інший - зламаний кінець оптичного волокна, який використовується для з'єднання оптичного волокна в оптичному кабелі з оптичним обладнанням комунікації або оптичним розподілом для досягнення сполучення та передачі оптичних сигналів.
· Патч -шнур (перемичка): Обидва кінці його оснащені волоконно -оптичними з'єднувачами, які є гнучкими та зручними для підключення. Вони можуть бути використані для тимчасового або постійного зв’язку між оптичним обладнанням комунікації, між оптичними полями розподілу.
· Закриття кабелю: Використовується для синтезу оптичного волокна та захисту посередині оптичної кабельної лінії. Коли оптичний кабель недостатньо довгий або повинен бути розгалужений, закриття кабелю використовується для підключення двох або більше оптичних кабелів та ущільнення та захисту точки волоконно -оптичного синтезу, щоб запобігти пошкодженню зовнішніх факторів навколишнього середовища, забезпечуючи стабільність та надійність оптичного передачі сигналу.
· Коробка припинення: Встановлений на кінці користувача або оптичній точці входу кабелю, він використовується для зболення або холодного приєднання оптичного волокна в оптичному кабелі за допомогою косички та виведіть косичку для з'єднання з обладнанням для терміналу користувача або іншим оптичним обладнанням комунікації. Він відіграє роль фіксації оптичного кабельного терміналу, захисту оптичного синтезу волокон та герметизації оптичного входу та виходу.
· Оптичний хрест, що сполучає шафа: Це обладнання для з'єднання між оптичними кабелями багажника та оптичними кабелями розподілу у зовнішній мережі доступу до оптичного кабелю, яка використовується для реалізації функцій оптичного фіксації кабелю, захисту, зварювання, проводки тощо Передайте оптичні сигнали до різних областей користувача через розподіл оптичних кабелів.
· Оптичний спліттер: Це пристрій, який розподіляє оптичний сигнал у вхідному оптичному волокні до декількох вихідних оптичних волокон у певному співвідношенні. У мережах FTTH оптичні розкол, як правило, встановлюються в оптичних кабельних з'єднувальних коробках, оптичних коробках розподілу волокон або коридорів користувачів для досягнення розділеної передачі оптичних сигналів, що дозволяє декільком користувачам ділитися оптичними ресурсами сигналу оптичного кабелю та зменшити витрати на будівництво мережі. Загальні співвідношення розщеплення оптичного розщеплення включають 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64 тощо.

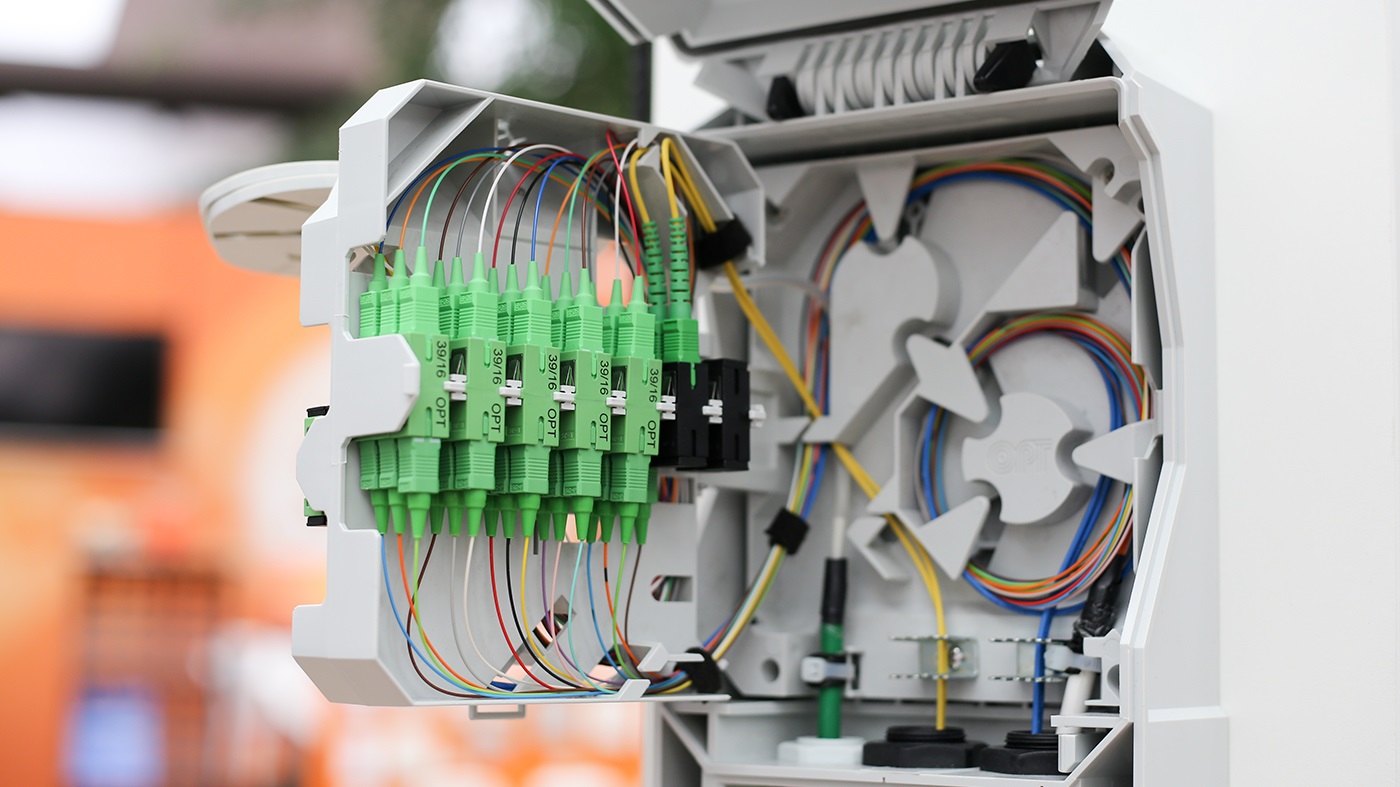

· Оптичне розподіл волокон: Встановлено в коридорі користувача або слабкому валу струму, який використовується для розщеплення волокна, проводки та підключення терміналу оптичних кабелів. Оптична коробка для розщеплення волокон, як правило, оснащена оптичними розколами, косичками, адаптерами та іншими пристроями, які можуть розподіляти оптичні волокна в оптичному кабелі до будинку кожного користувача, і підключити оптичний кабель, введений в будинок користувача з вихідним портом оптичного спліттера, щоб реалізувати розподіл оптичних сигналів у будинок.
