Багатоцільовий розподіл волоконно-оптичний кабель (≥24F)

Multi-purpose distribution fiber optic cable (≥24f) uses multi-core sub-units (Φ900μm tight-buffered optical fiber, aramid reinforcement elements), non-metallic central reinforcement core, the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen Матеріал (LSZH, низькопотушний, галогенне, полум'я-резерв) оболонка екструдована зовні.

Надіслати запит

Опис продукту

Характеристики

Нитка неметалічна конструкція елементів міцності забезпечує, що кабель переживає більшу міцність на розрив

Тісне буферне волокно має відмінні продуктивність полум'я

Арамідна пряжа, як силовий елемент робить кабель, має відмінну міцність на розрив

Зовнішній матеріал стійкий до корозії, водонепроникний, ультрафіолетовий, полум'я-резервний та екологічно чистий.

Заявки

Призначення розподілу кабелю

Кабель розподілу хребта в будівлі

Мультиптичне волокно патчкорд

Стандарти

Відповідайте стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 тощо. Крім звичайних продуктів ПВХ, є також продукти, які пройшли UL OFNR та OFNP. Продукти LSZH використовують різні матеріали для задоволення IEC60332-1 або IEC60332-3c.

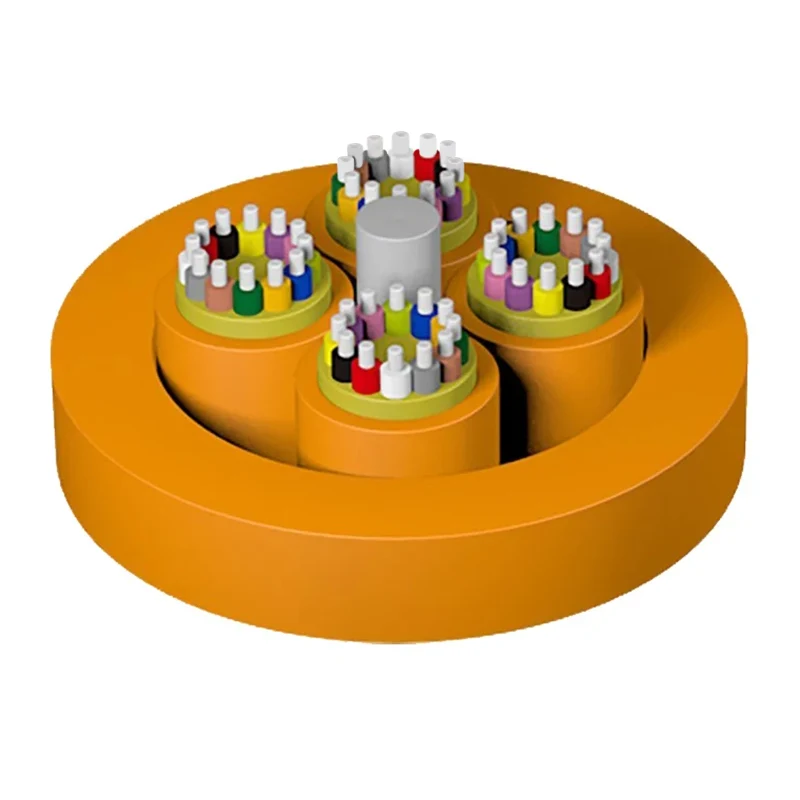

Структурний малюнок

1. Волокна

3. Арамідна пряжа

4. Центральний член сили

5. Куртка

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Технічні параметри

Кабельна модель	Діаметр кабелю (ref) (мм)	Вага кабелю (ref) (кг/км)		Сила на розрив Довгий/короткий термін (N)	Опір розчавлення Довгий/короткий термін (N/100 мм)	Радіус згинання Динамічний/статичний (мм)
Кабельна модель	Діаметр кабелю (ref) (мм)	Куртка з ПВХ	LSZH куртка	Сила на розрив Довгий/короткий термін (N)	Опір розчавлення Довгий/короткий термін (N/100 мм)	Радіус згинання Динамічний/статичний (мм)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Оптичні характеристики

Тип волокна	Ослаблення				OFL	Ефективна пропускна здатність режиму	10 Гбіт/с довжина ланки Ethernet	Мінімальний радіус вигину
Хвороба	1310/1550 нм		850/1300 нм		850/1300 нм	850 нм	850 нм	/
Типове значення	Максимальне значення	Типове значення	Максимальне значення		850/1300 нм	850 нм	850 нм	/
Одиниця	БД/км	БД/км	БД/км	БД/км	Mhz.km	Mhz.km	m	мм
G652d	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30

Температура транспорту/ зберігання/ робоча температура: -20 ℃ -+60 ℃, температура установки: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
