Попередньо з’єднаний волоконно-оптичний кабель розподіл GFS-008-028C

1.

1.1 Опис

Попередньо з’єднавши оптичне розподіл як найдосконаліше обладнання для вузла розподілу мережі FTTX, забезпечує швидке та надійне з'єднання, хороший захист та управління для мережі FTTX.

GFS-008-028C

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Нижня оболонка і верхня кришка зварені гарячою плитою зварюванням, що не знімається.

2. Матеріал: PP+GF.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP68.

5. Інтер'єр оснащений розгалужувачем 1x2 FBT+ 1x8 PLC SPLITTER або 1x9 PLC SPLITTER.

6. Метод встановлення: встановлений на полюс, встановлений з повітря, встановлений у стіні.

3. Технічні характеристики

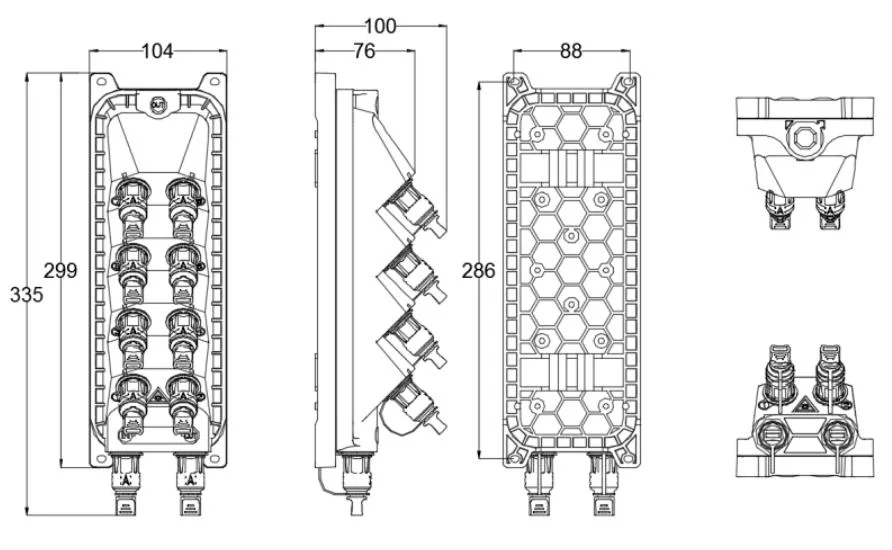

3.1 Механічні характеристики

4. Конфігурація

Основні оптичні параметри

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням, і вони можуть бути налаштовані відповідно до вимоги.

5. Зображення продукту

5.1 Кабель продукту:

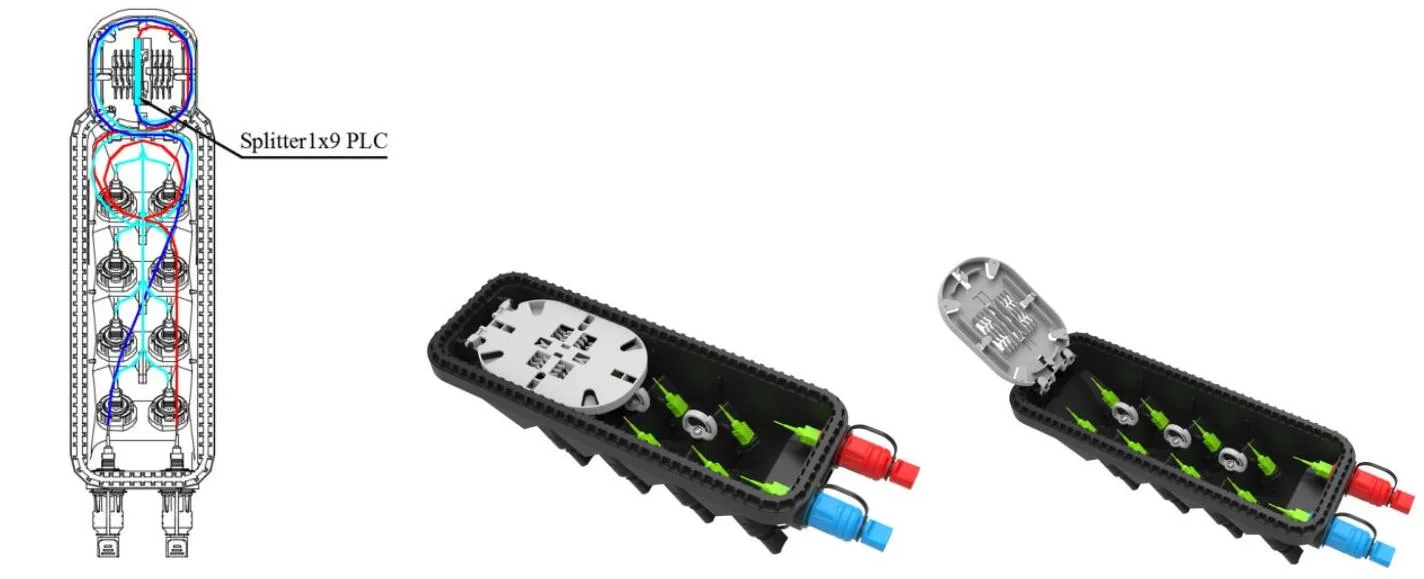

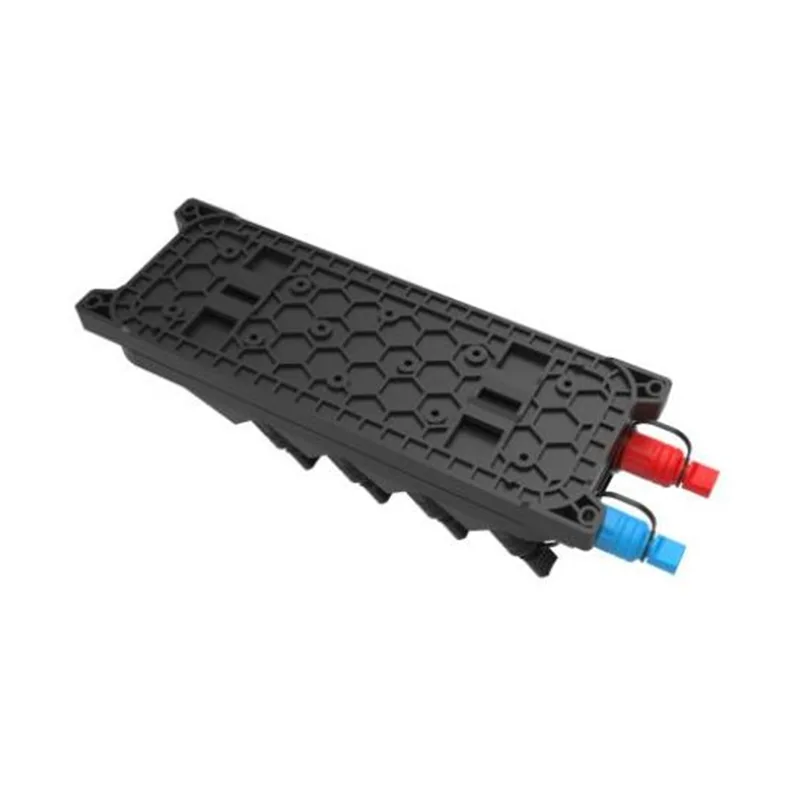

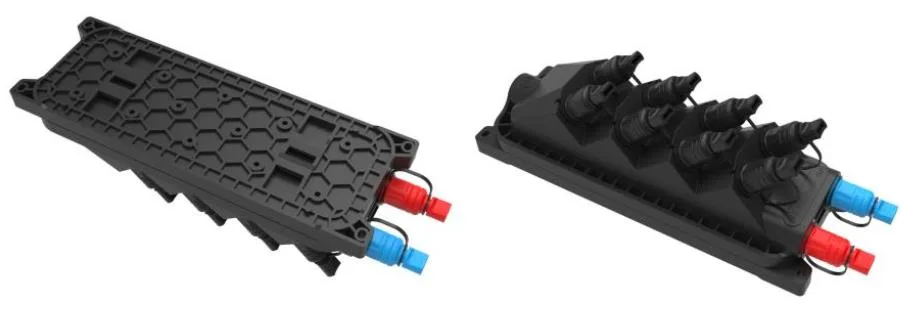

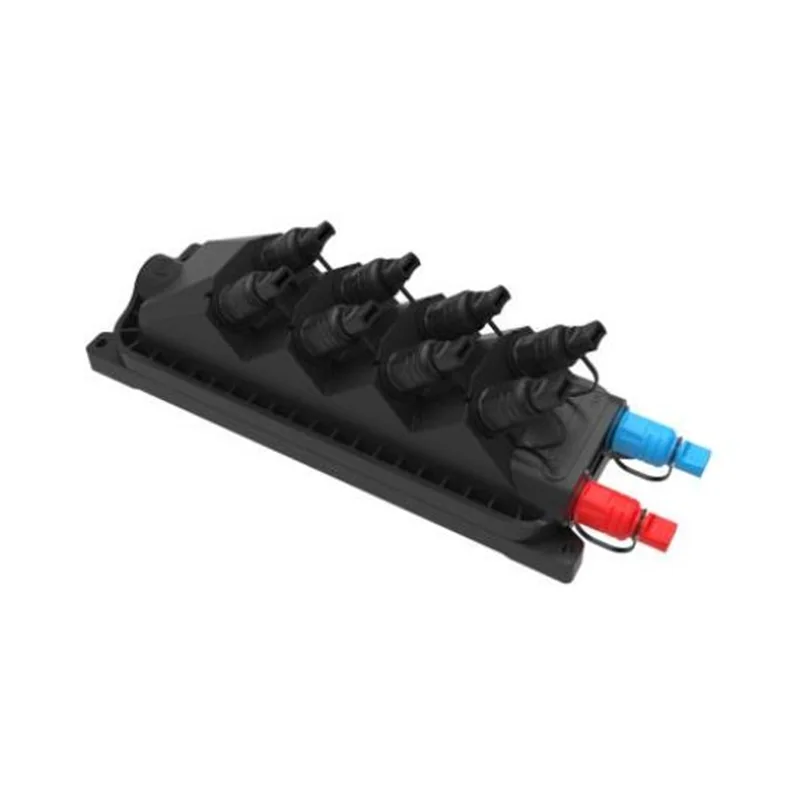

GFS-008-028C Зображення продукту

6. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексавалентного хрому, полібромінованого біфенілу (PBB) (PBB) та полібромінованим дифеніловим ефіром (PBDE) не перевищує межі.

7. Установка

7.1. Встановлена ​​настінна установка

Просвердіть 4 отвори в стіну на основі розміру в таблиці 1, розмістіть розширювальний болт φ8*40, покладіть коробку, щоб відповідати отворам і використовувати болт для кріплення.

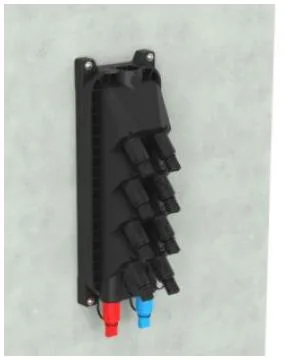

Установка, встановлена ​​на стіні

7.2. Установка, встановлена ​​на полюсі

Виправити 1 набір полюсного кільця до полюса телекомунікацій

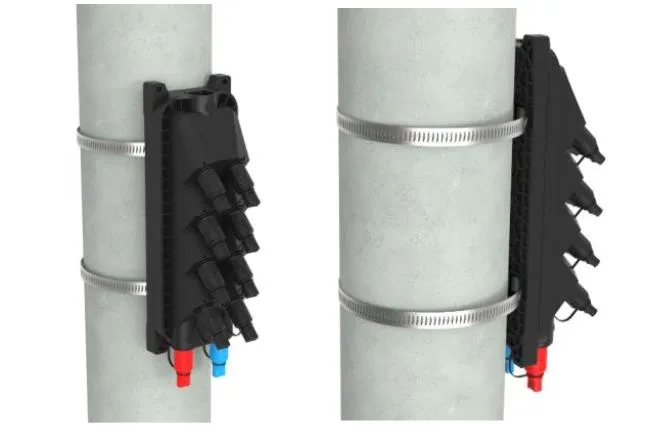

Установка, встановлена ​​на жердині,

7.3. Накладна структура

Зв’яжіть два, встановлені на шасі накладних витрат, висіли на дроті, а потім болтували, запобігайте випаданням.

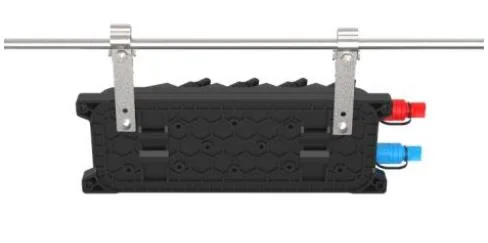

Накладна структура

8. Робота роз'єму

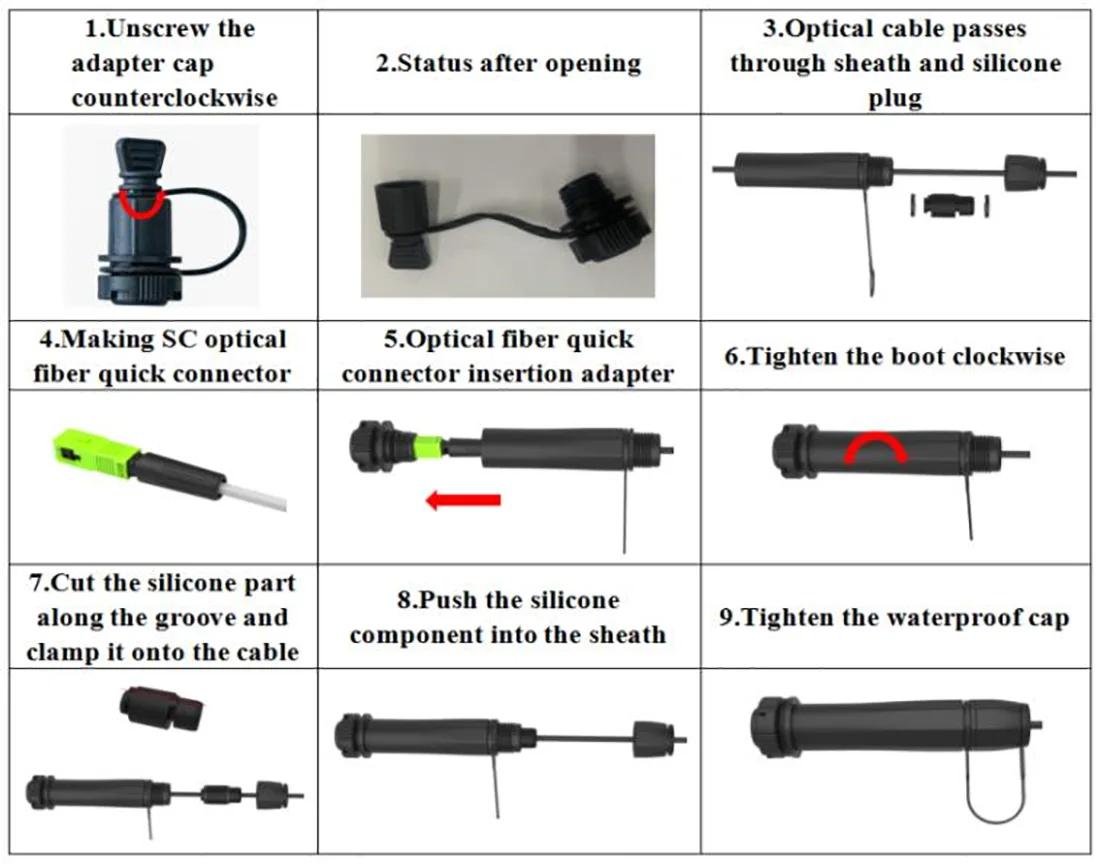

8.1 Попередньо підключений адаптер - A （E）

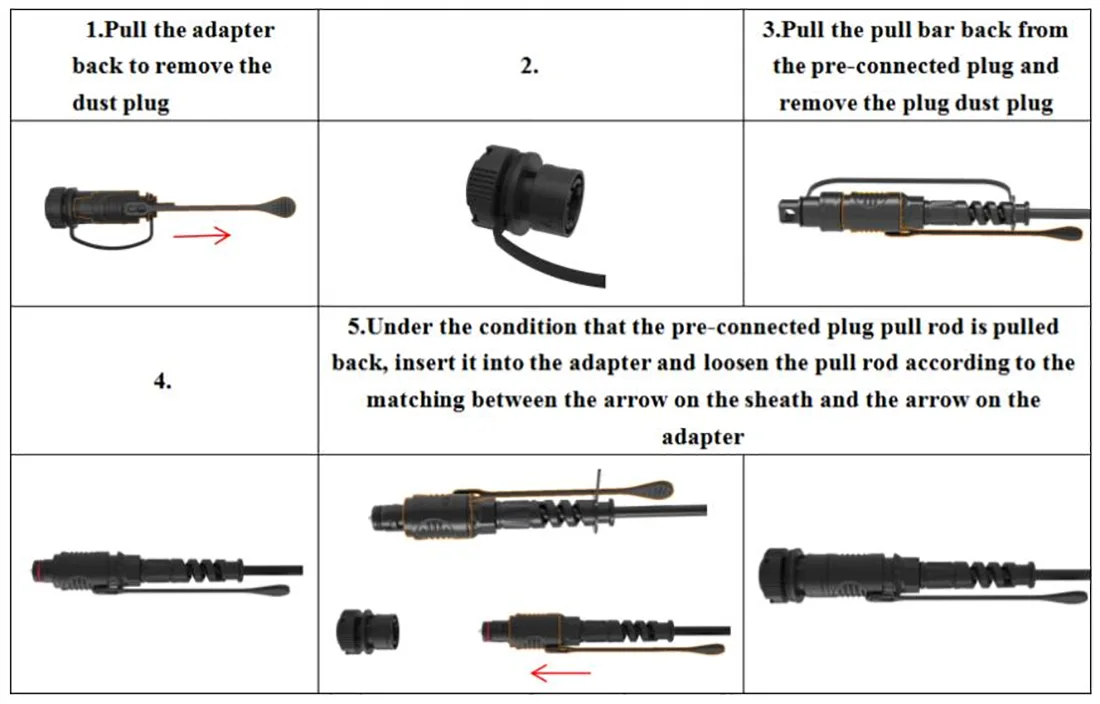

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

8.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

8.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

8.4 Попередньо підключений адаптер - D

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

8.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

8.6 Попередньо підключений адаптер -F

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

8.7 Попередньо підключений адаптер - g

8.8 Попередньо підключений адаптер-H-1

8.9 Попередньо підключений адаптер-J-1
