Попередньо з’єднаний волоконно-оптичний кабель розподіл GFS-016-007C

1.

1.1 Опис

Попередньо з’єднавши оптичне розповсюдження як найдосконаліше обладнання для вузла дистрибуції мережі FTTX, забезпечуйте швидке та надійне з'єднання, хороший захист та управління для FTTX мережа.

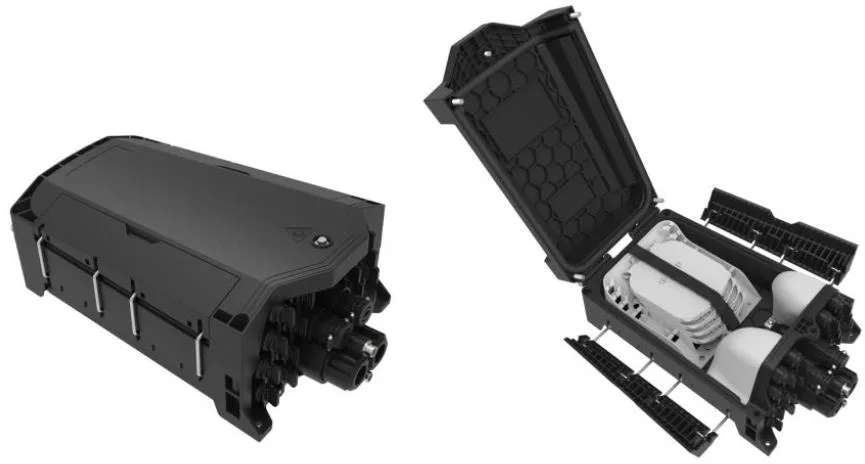

Поява GFS-016-007C

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Нижня оболонка і верхня кришка зварені гарячою плитою зварюванням, що не знімається.

2. Матеріал: PP+GF.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP68.

5. 1 Овальний оптичний вхід кабелю, 2 гілки оптичні записи кабелю та 16 попередньо з'єднаних адаптерів.

6. Доступні різні види сплайс -лотків.

7. Метод установки: встановлений на полюс, встановлений з повітря, встановлений у стіні.

3. Технічні характеристики

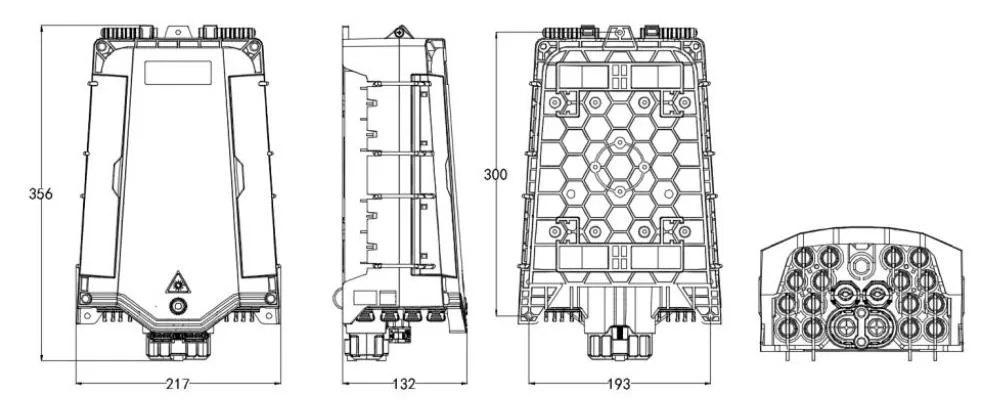

3.1 Механічні характеристики

4. Конфігурація

4.1 Основні оптичні параметри

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням і можуть бути налаштовані відповідно до вимог.

5. Зображення продукту

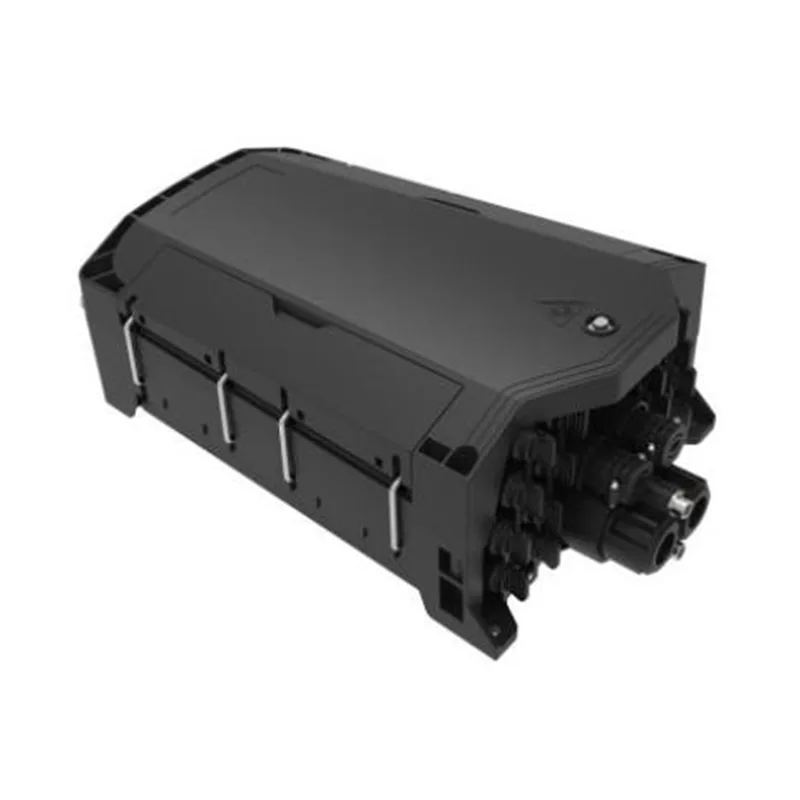

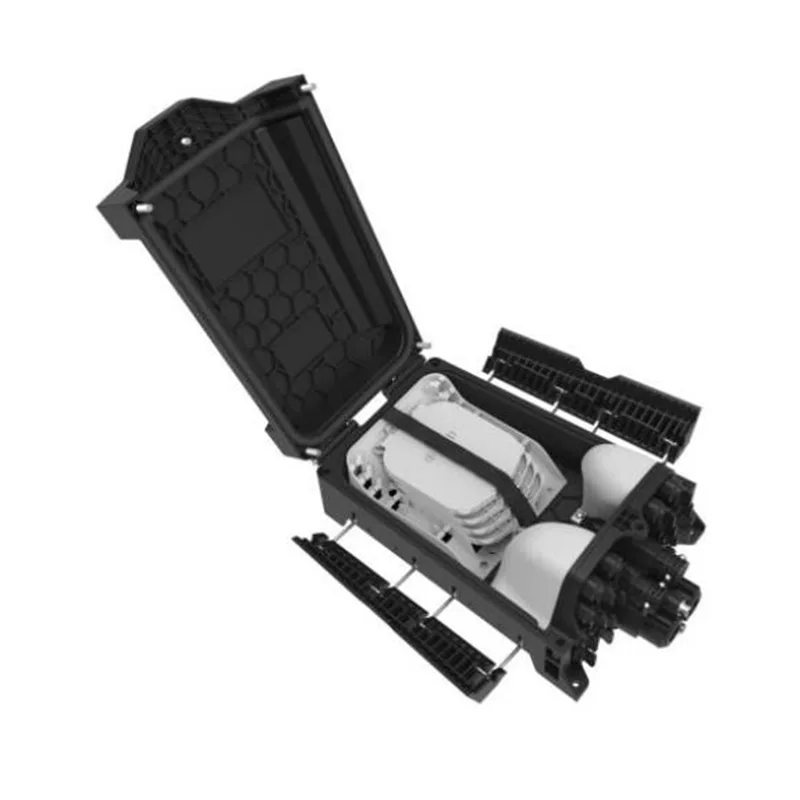

5.1 Кабель продукту:

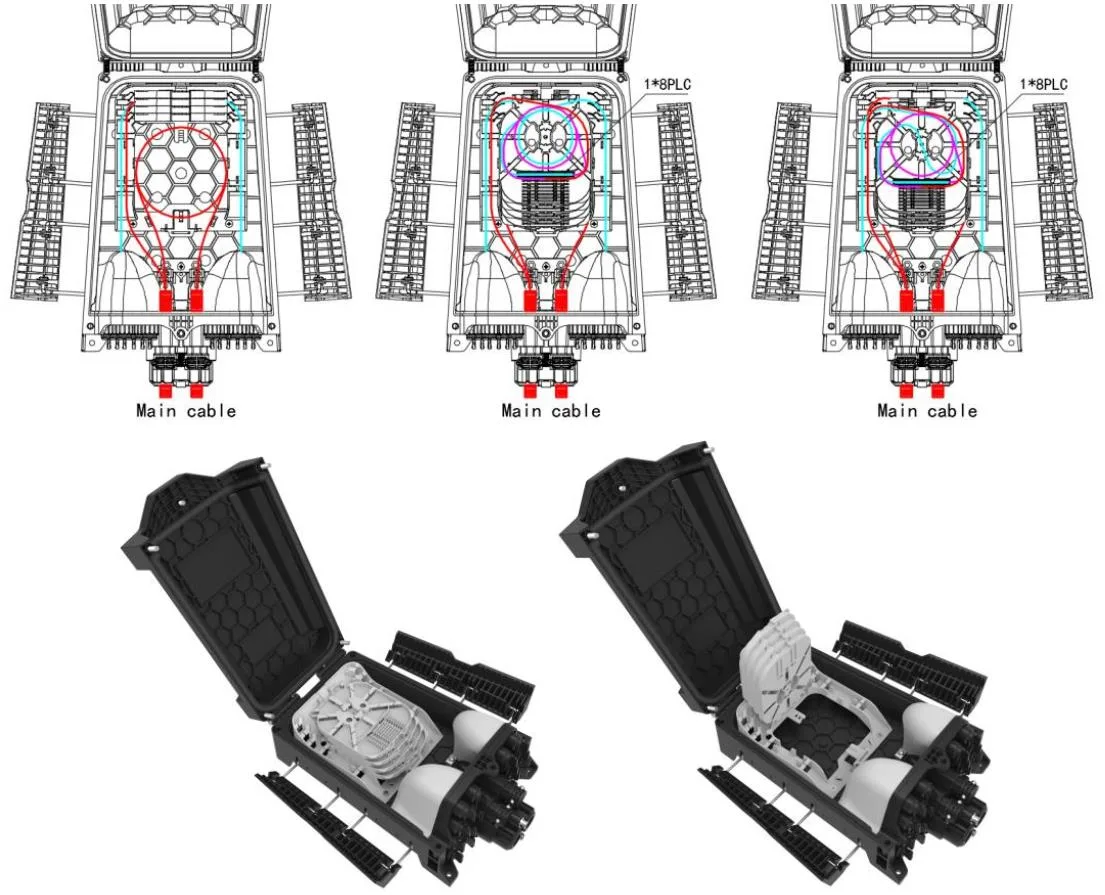

GFS-016-007C Діаграма маршрутизації

5.2 Лоток для сплайсингу

Предмет	Лоток для сплайсингу a	Лоток для сплайсингу b	Лоток для сплайсингу c
Розміри (H*W*D, мм)	121 * 101 * 4	125*101*8	125*101*8
Чиста вага (кг)	0.017	0.026	0.026
Малюнок
Забарвлення	Pantone 428c	Pantone 428c	Pantone 428c
Матеріал	ПК+ABS/ABS	ПК+ABS/ABS	ПК+ABS/ABS
Сплайсинг ємність лотка (Ядра)	12  (1 шар термічного скорочення захисного рукава)	16  (2 шари теплозахисної захисної рукава)	2 (2 шари теплозахисної захисної рукава)
Ємність розблоку Atray (ПК)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4 мм)	2 (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4 мм), 1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm), 1  (1*2 FBT, 0,9 мм волокно, Ø3*60 мм)
Максимум (ПК)	8	4	4
За замовчуванням (ПК)	/	4	/

Примітка:

1. Наведені вище лотки можна змішати відповідно до вимог.

2. Правила конфігурації: 2a = 1b = 1c типи волоконних дисків постійно зростають

5.3 аксесуари

Ні	Назва частини	Довідкова картинка	Одиниця	Кількість	Зауваження
1	Маневна користувачів	/	ПК	1	У
2	Звіт про випробування на розбиття	/	ПК	1	У

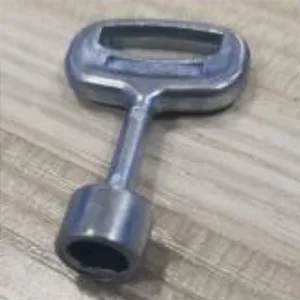

3	Ключ		ПК	1	Тип "D"

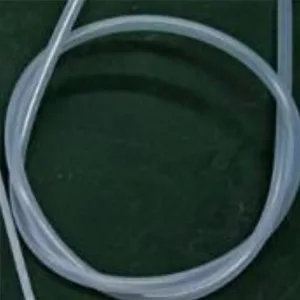

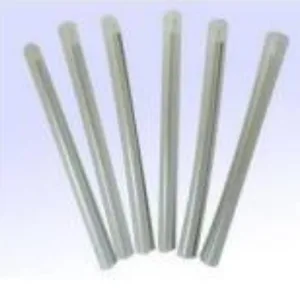

4	Тепловохваний захисний рукав		ПК	16	L = 45 мм, необов’язковий, як запит клієнта

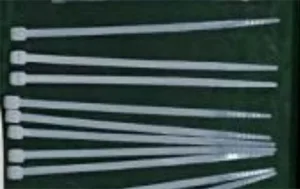

5	Нейлоновий кабель краватка		ПК	10	3х100мм
6	Оголене захист волокна		ПК	1	OD5mm x 50см
7	Настінний комплект		встановити	1	Необов’язково як запит клієнта. (Розширена пластикова пробка φ8x40 мм, гвинти для самостійного вирушення Phillips M5x40mm.)

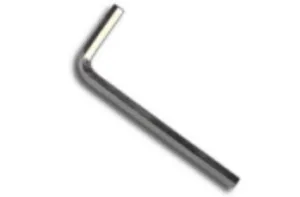

8	M6 Allen Key		ПК	1	М6

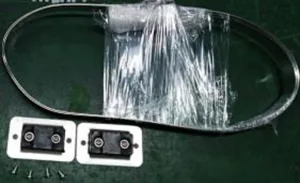

9	Комплект, встановлений на жердині,		встановити	1	Необов’язково, як запит клієнта
10	Повітряний комплект		встановити	1	Необов’язково, як запит клієнта

6. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексавалентного хрому, полібромінованого біфенілу (PBB) (PBB) та полібромінованим дифеніловим ефіром (PBDE) не перевищує межі.

7. Установка

7.1. Встановлена ​​настінна установка

Просвердіть 3 отвори в стіні відповідно до розміру в таблиці 3.1, розмістіть розширювальну пробку7.5*40, покладіть коробку, щоб відповідати отворам і використовувати гвинти для кріплення.

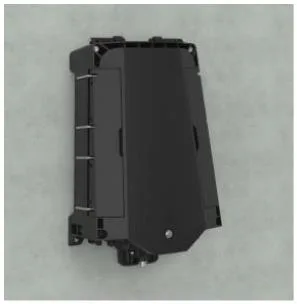

Установка, встановлена ​​на стіні

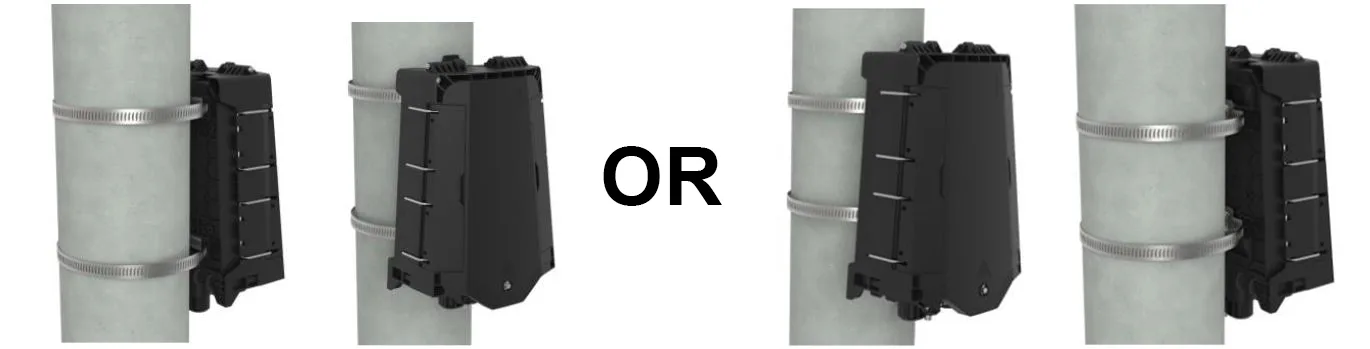

7.2. Установка, встановлена ​​на полюсі

Пройдіть обручевий кільце через гніздо задньої пластини і зафіксуйте його на телекомунікаційному полюсі

Установка, встановлена ​​на жердині,

7.3 Установка стіни (з лотка для зберігання кабелів Drop)

Зв’яжіть два, встановлені на шасі накладних витрат, висіли на дроті, а потім болтували, запобігайте випаданням.

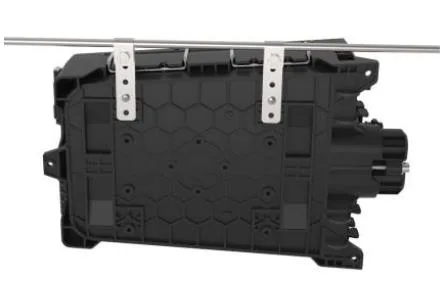

Накладна структура

8. Робота роз'єму

8.1 Попередньо підключений адаптер - A （E）

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

8.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

8.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

8.4 Попередньо підключений адаптер - D

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

8.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

8.6 Попередньо підключений адаптер -F

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

8.7 Попередньо підключений адаптер - g

9. Пакет

1шт у мішку міхура, 480*400 мм;

1шт у невеликій коробці, 365*225*145 мм, вага валова - 2,1 кг;

8pcs у великій гофровій коробці, 470*385*615 мм, вага - 18 кг.
