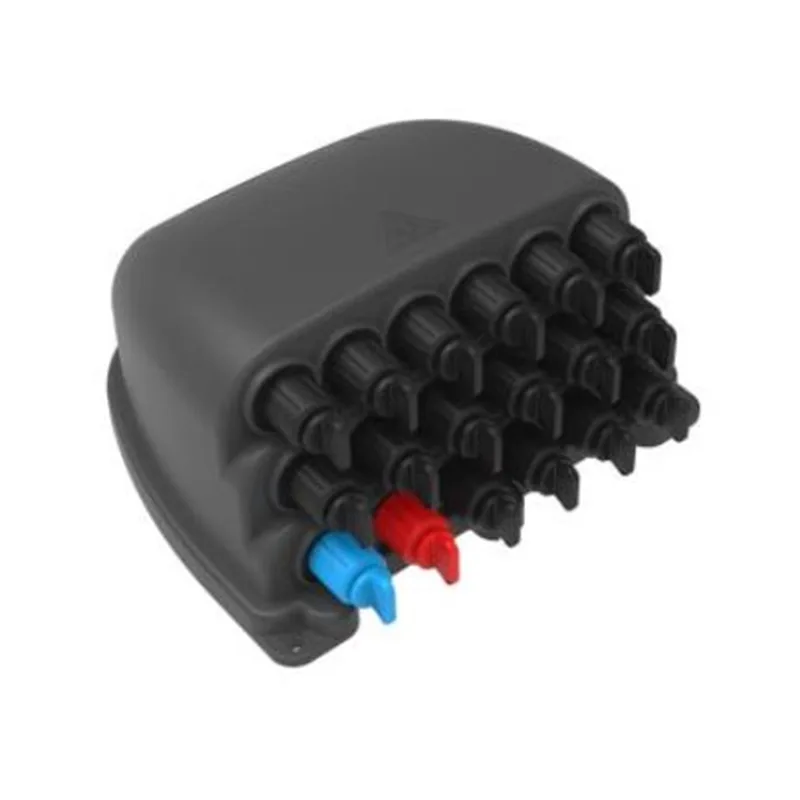

Попередньо з’єднаний волоконно-оптичний кабель розподіл GFS-18Byk

1.

1.1 Опис

Попередньо з’єднавши оптичне розповсюдження як найдосконаліше обладнання для вузла дистрибуції мережі FTTX, забезпечуйте швидке та надійне з'єднання, хороший захист та управління для FTTX мережа.

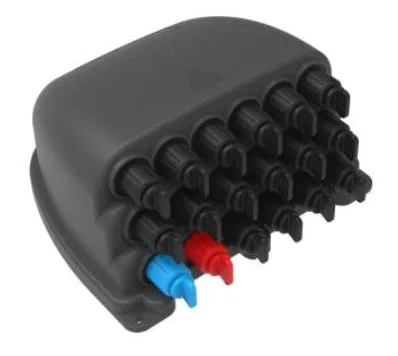

Поява GFS-18Byk

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Нижня оболонка і верхня кришка фіксуються гвинтами, знімаються.

2. Матеріал: pp.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP68.

5. Інтер'єр оснащений розгалужувачем 1x2 FBT + 1x16 PLC Splitter.

6. Метод встановлення: встановлений на полюс, встановлений з повітря, встановлений у стіні.

3. Технічні характеристики

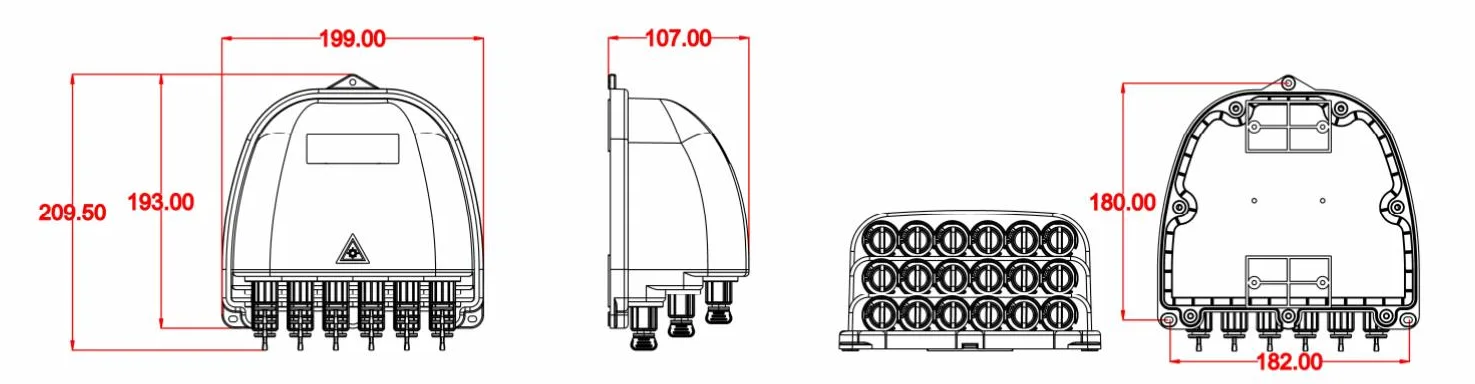

3.1 Механічні характеристики

3.2 Оптичні специфікації

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням і можуть бути налаштовані відповідно до вимог.

4. Зображення продукту

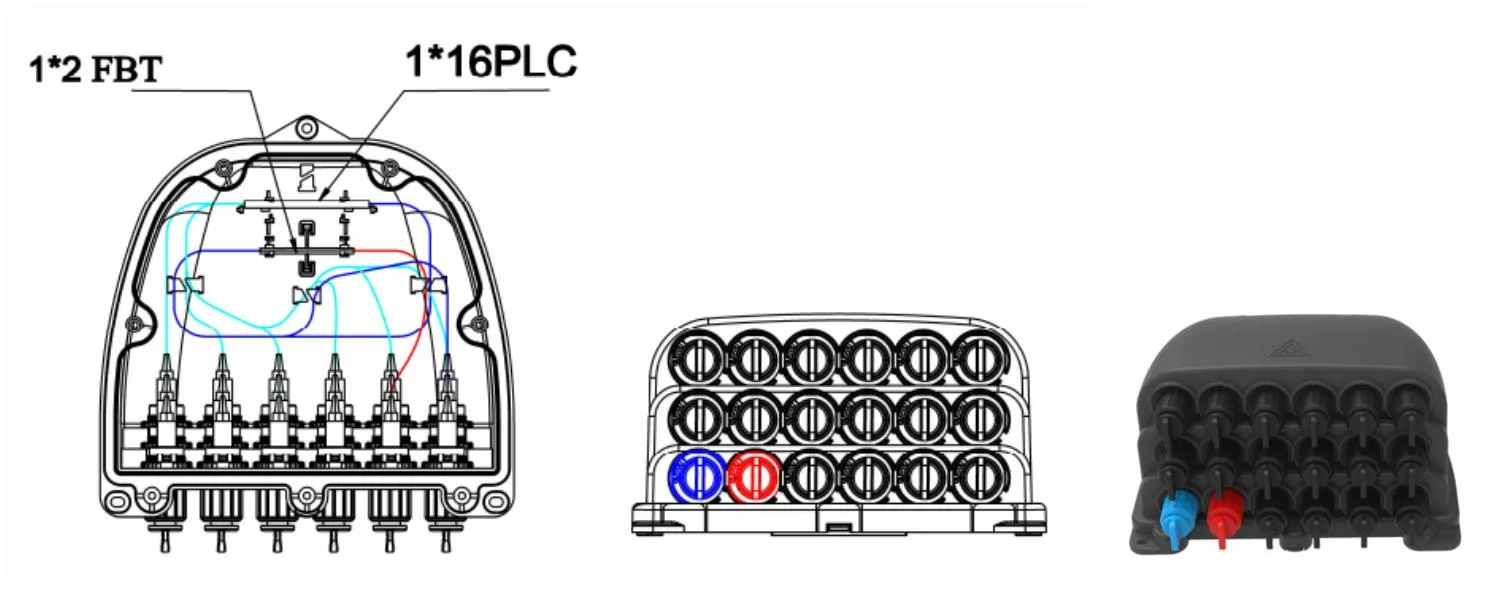

4.1 Шлях кабелю продукту:

GFS-18Byk (1 * 2FBT + 1 * 16 ШЛЯХИ КАБІЛЬНІ КАБЕЛІ ПЛК)

4.2 Конфігурація

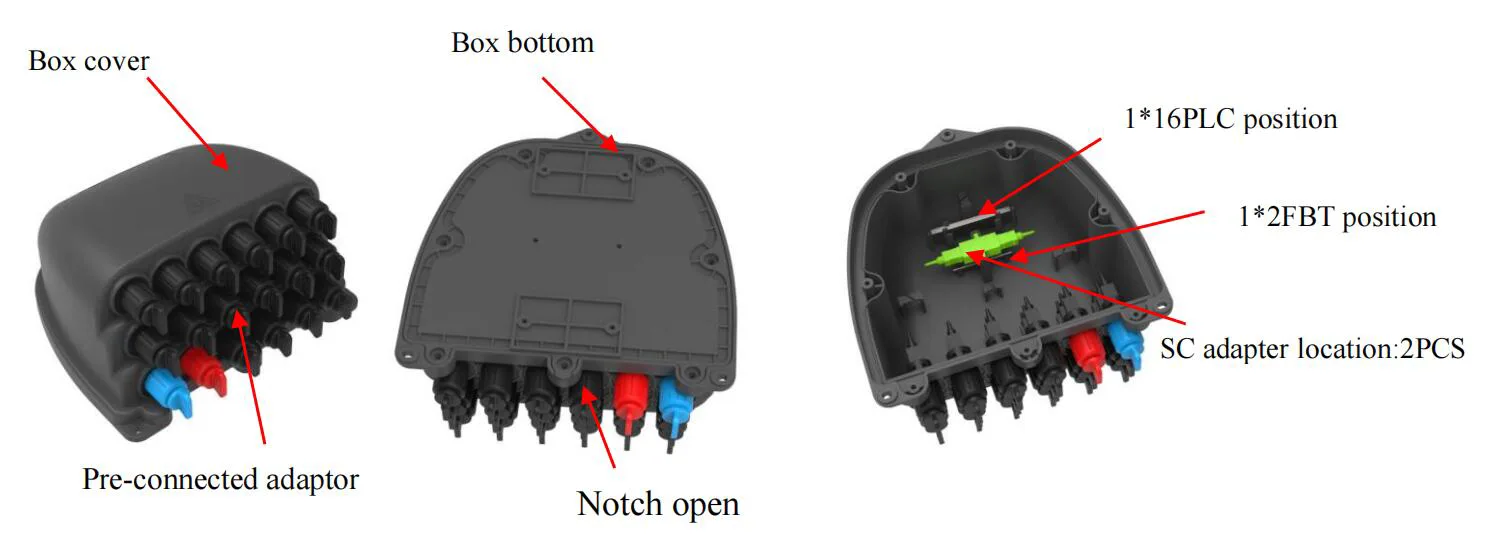

4.2.1 Основні частини

4.2.2 Аксесуари

Ні	Назва частини	Довідкова картинка	Одиниця	Кількість	Зауваження
1	Маневна користувачів	/	ПК	1	У
2	Звіт про випробування на розбиття	/	ПК	1	У
3	Настінний комплект		встановити	1	Необов’язково, як запит клієнта
4	Комплект, встановлений на жердині,		встановити	1	Необов’язково, як запит клієнта
5	Повітряний комплект		встановити	1	Необов’язково, як запит клієнта

5. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексавалентного хрому, полібромінованого біфенілу (PBB) (PBB) та полібромінованим дифеніловим ефіром (PBDE) не перевищує межі.

6. Установка

6.1. Встановлена ​​настінна установка

Просвердіть 3 отвори в стіні відповідно до розміру, розмістіть розширювальну пробку φ7.5*40, покладіть коробку, щоб відповідати отворам і використовувати гвинти для кріплення.

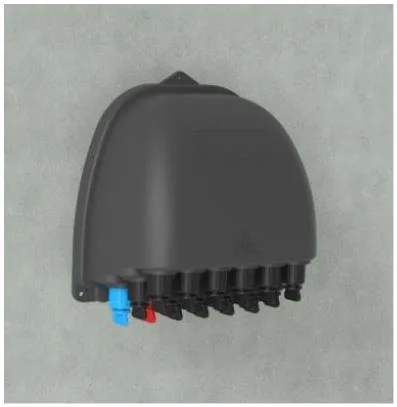

Установка, встановлена ​​на стіні

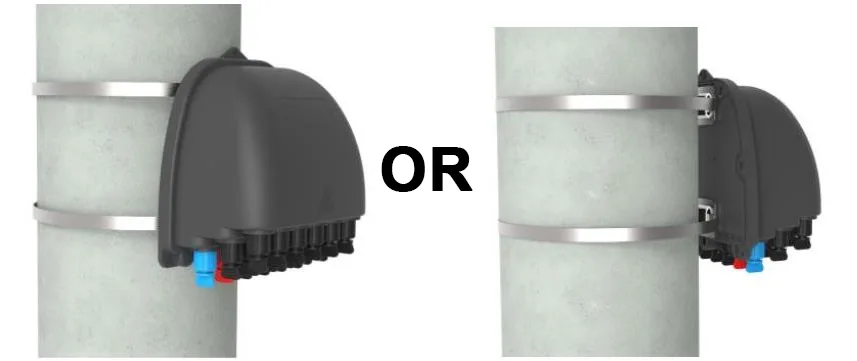

6.2. Установка, встановлена ​​на полюсі

Пройдіть обручевий кільце через гніздо задньої пластини і зафіксуйте його на телекомунікаційному полюсі

Установка, встановлена ​​на жердині,

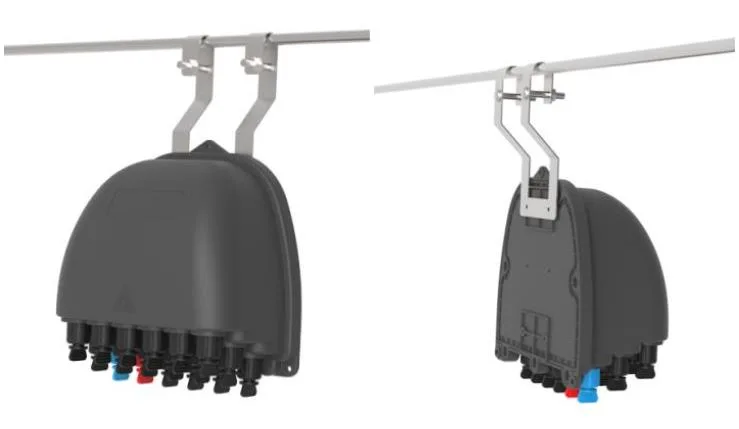

6.3 Накладна структура

Зв’яжіть два, встановлені на шасі накладних витрат, висіли на дроті, а потім болтували, запобігайте випаданням. (Рис 6)

Установка, встановлена ​​на полюсі

7. Робота з'єднувача

7.1 Попередньо підключений адаптер - A （E）

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

7.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

7.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

7.4 Попередньо підключений адаптер - D

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

7.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

7.6 Попередньо підключений адаптер - SC

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

8. Пакет
