Попередньо з’єднаний волоконно-оптичний кабельний коробка GFS-8BY & -1

1.

1.1 Опис

Попередньо з’єднавши оптичне розподіл як найдосконаліше обладнання для вузла розподілу мережі FTTX, забезпечує швидке та надійне з'єднання, хороший захист та управління для мережі FTTX.

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Нижня оболонка і верхня кришка зварені гарячою плитою зварюванням, що не знімається.

2. Матеріал: pp.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP68.

5. Інтер'єр оснащений розгалужувачем 1x2 FBT+ 1x8 PLC SPLITTER або 1X8 PLC SPLITTER.

6. Метод встановлення: встановлений на полюс, встановлений з повітря, встановлений у стіні.

7. Він може бути обладнаний лотком для зберігання кабелів Drop для задоволення зберігання 30 метрів 5 мм круглого кабелю.

3. Технічні характеристики

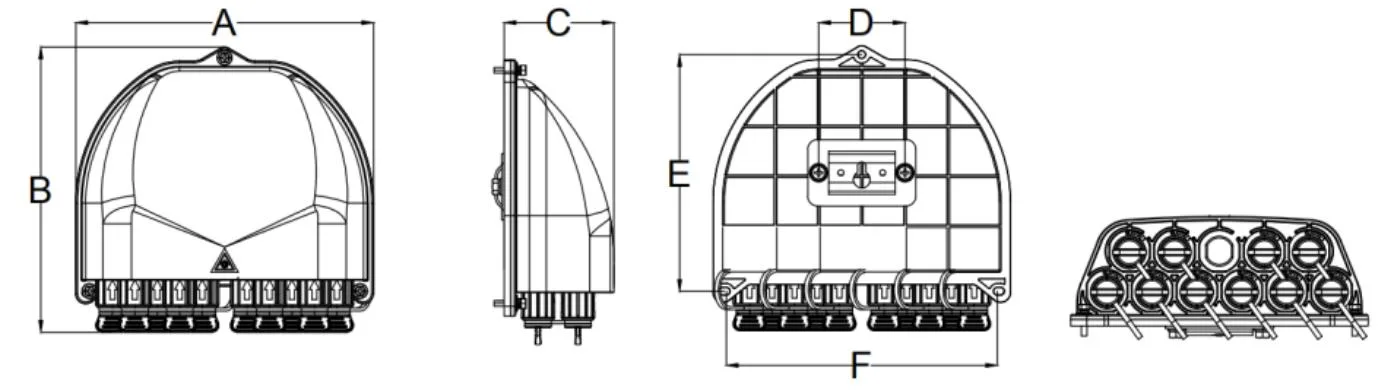

3.1 Механічні характеристики

4. Конфігурація

Основні оптичні параметри

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням і можуть бути налаштовані відповідно до вимог.

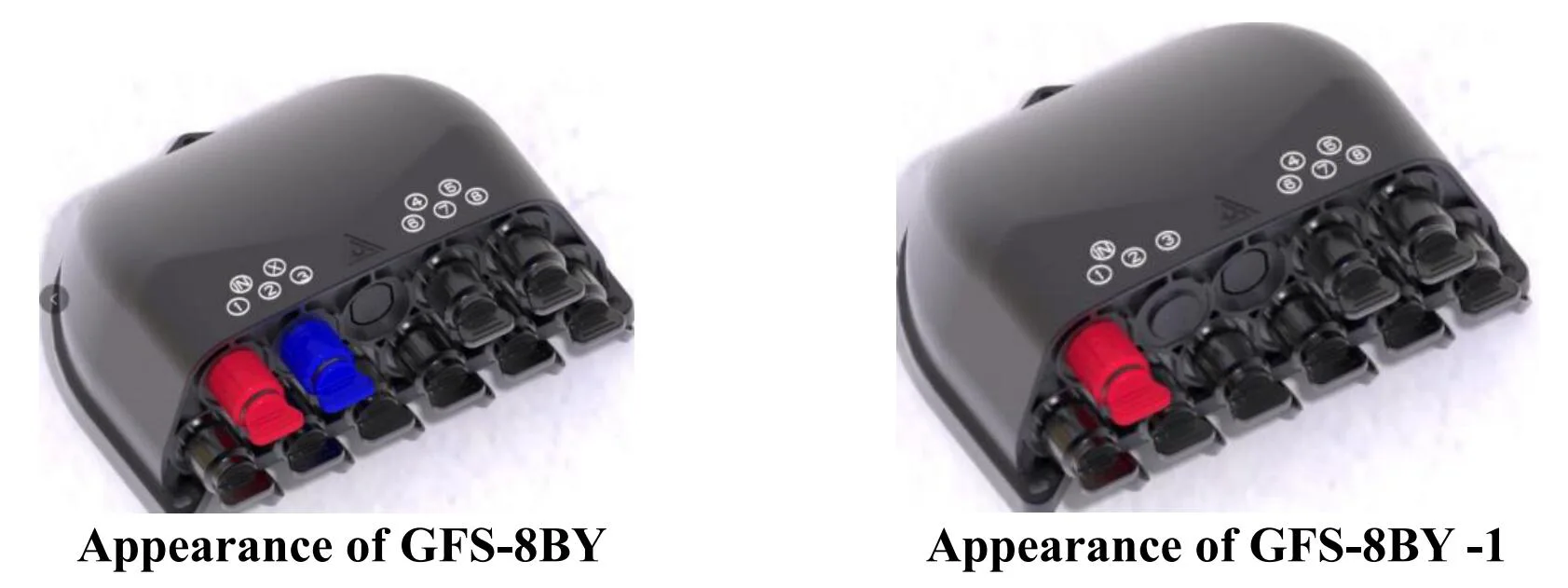

5. Зображення продукту

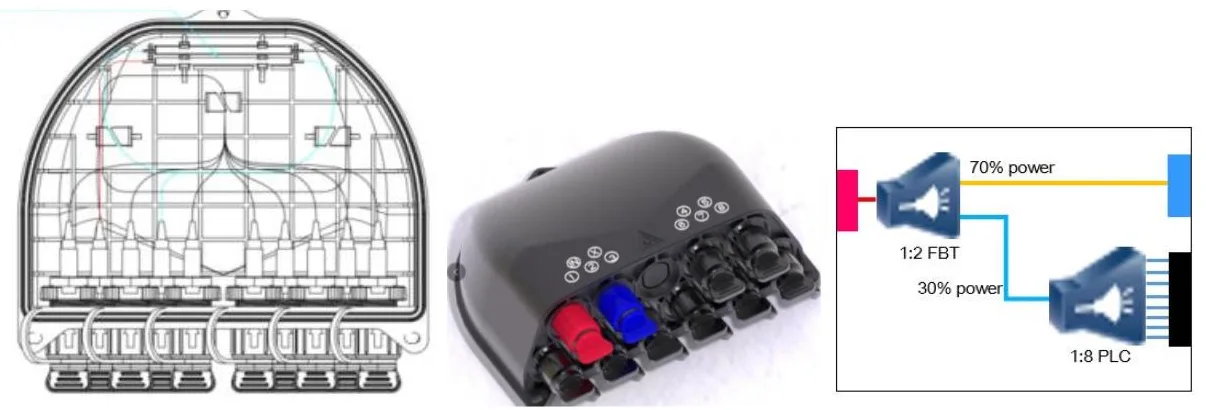

5.1 Кабель продукту:

PLC зверху, FBT на дні

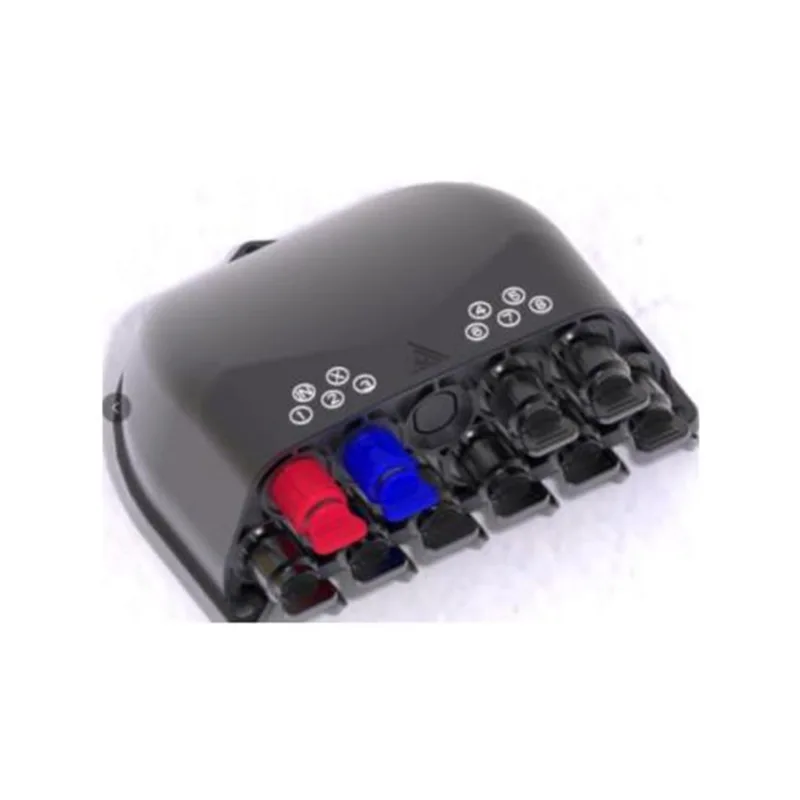

GFS-8BY (1 * 2 FBT + 1 * 8 ШЛЯХИ КАБІЛЬНІ КАБЕЛІ ПЛК)

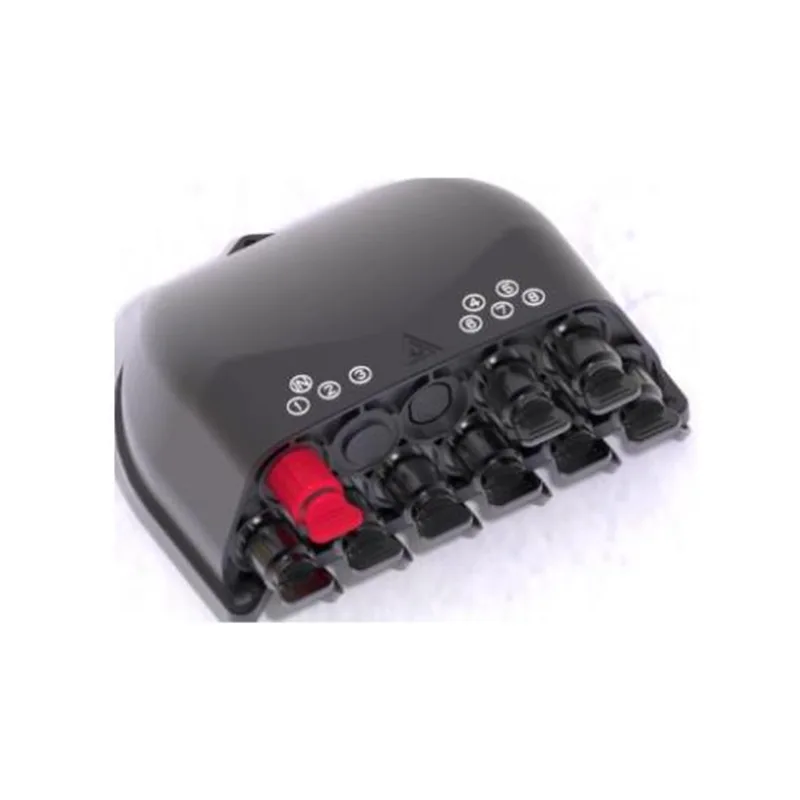

GFS-8BY-1 (1 * 8 шляхи розколки PLC)

5.2 Конфігурація

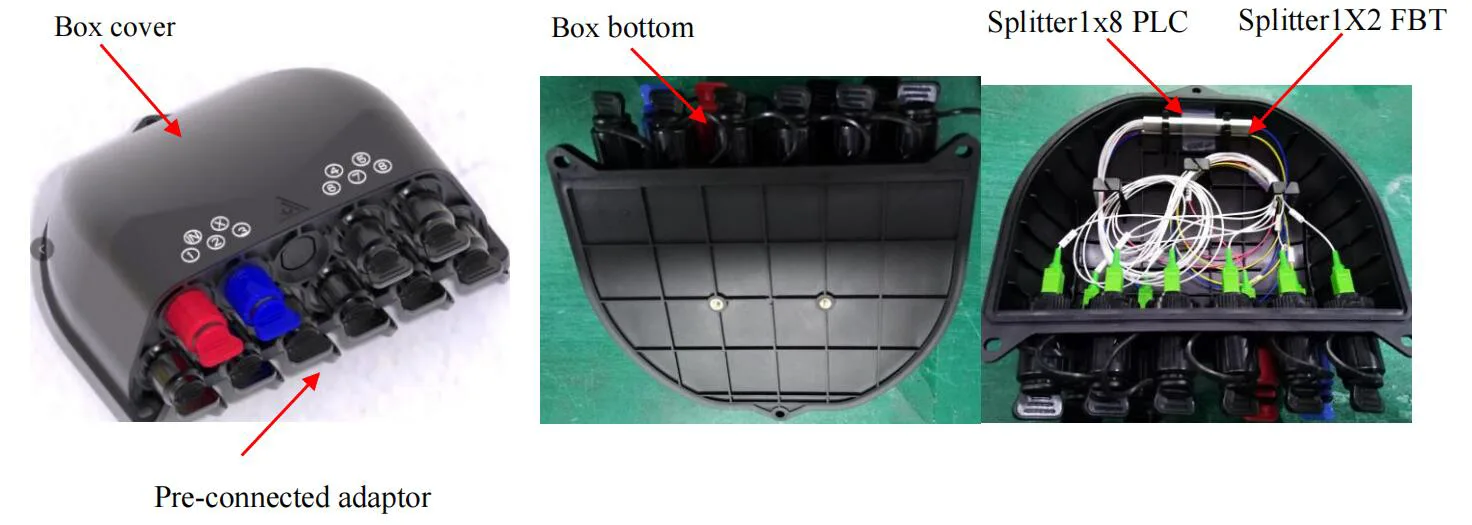

5.2.1 Основні частини

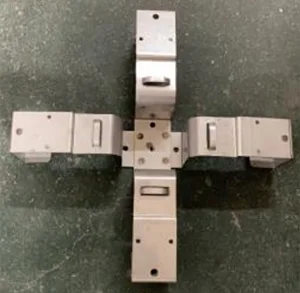

5.2.2 Аксесуари

Ні	Назва частини	Довідкова картинка	Одиниця	Кількість	Зауваження
1	Маневна користувачів	/	ПК	1	У
2	Звіт про випробування на розбиття	/	ПК	1	У
3	Настінний комплект		встановити	1	Необов’язково, як клієнт прохання
4	Комплект, встановлений на жердині,		встановити	1	Необов’язково, як клієнт прохання
5	Повітряний комплект		встановити	1	Необов’язково, як клієнт прохання

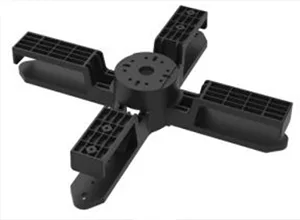

6	Кабель лоток для зберігання		встановити	1	Необов’язково, як клієнт прохання
7	Кабель лоток для зберігання		встановити	1	Необов’язково, як клієнт прохання

6. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексавалентного хрому, полібромінованого біфенілу (PBB) (PBB) та полібромінованим дифеніловим ефіром (PBDE) не перевищує межі.

7. Установка

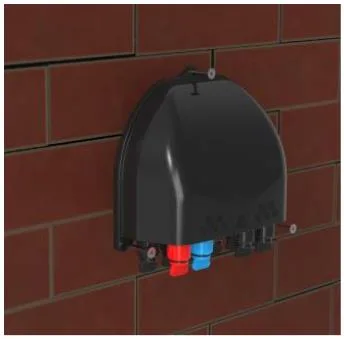

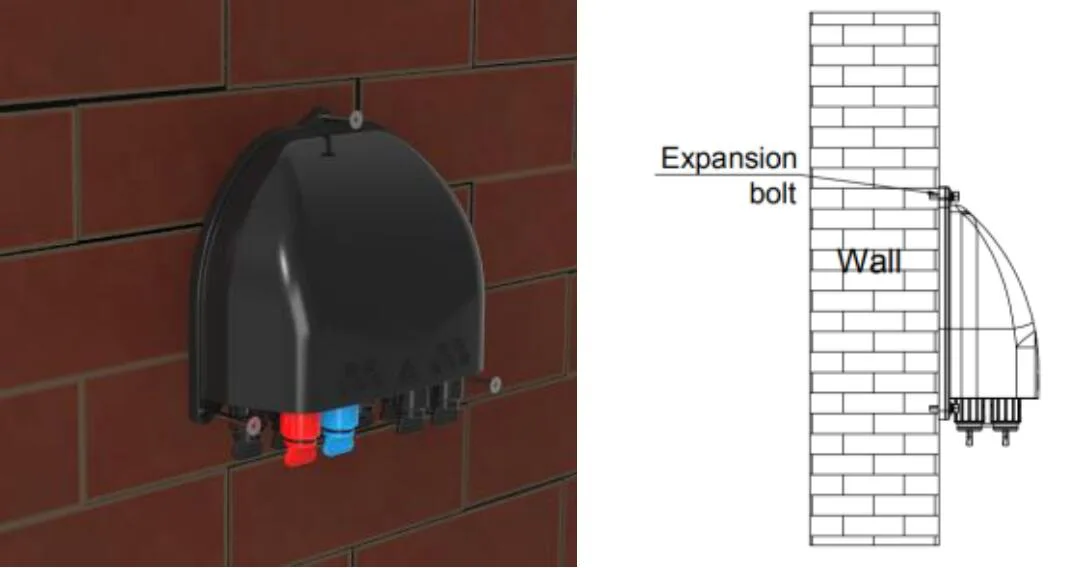

7.1. Встановлена ​​настінна установка

Просвердіть 3 отвори в стіні відповідно до розміру, розмістіть розширювальну пробку φ7.5*40, покладіть коробку, щоб відповідати отворам і використовувати гвинти для кріплення.

Установка, встановлена ​​на стіні

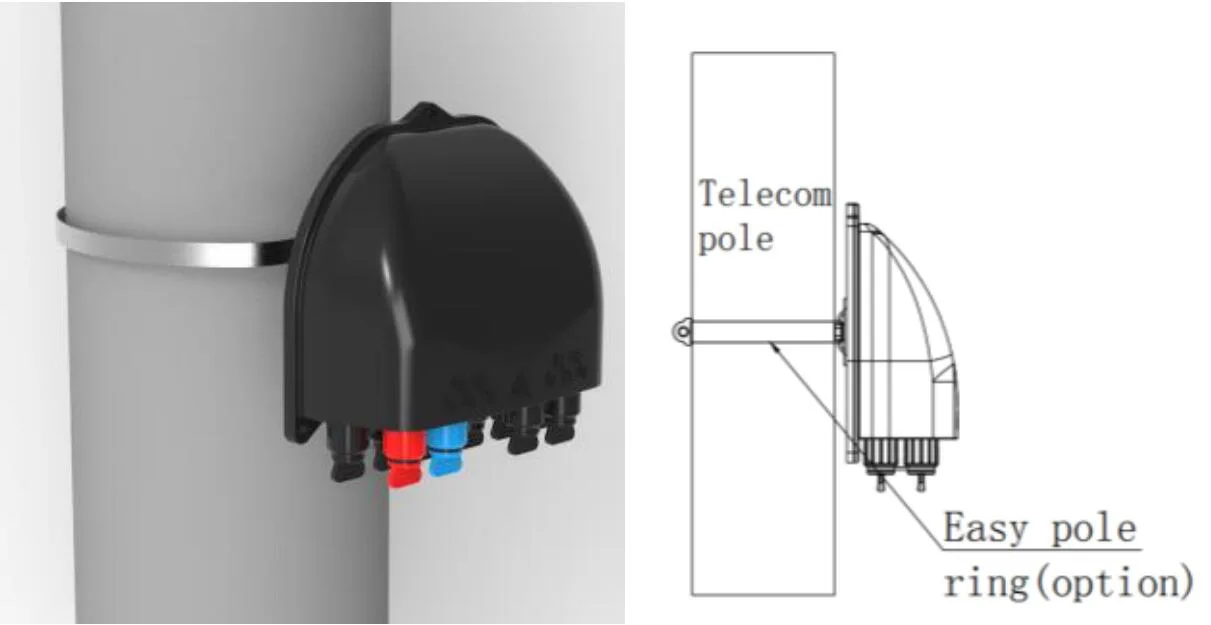

7.2. Установка, встановлена ​​на полюсі

Пройдіть обручевий кільце через гніздо задньої пластини і зафіксуйте його на телекомунікаційному полюсі

Установка, встановлена ​​на жердині,

7.3. Встановлена ​​настінна установка (з лотка для зберігання кабелів Drop)

Просвердіть 4 отвори в стіні відповідно до розміру кріпильного отвору для зберігання кабелю краплі, розмістіть розширювальну пробку φ 8 * 40, покладіть коробку, щоб відповідати отворам і кріпити з гвинтами.

Встановлена ​​настінна установка (з лотка для зберігання кабелів краплі

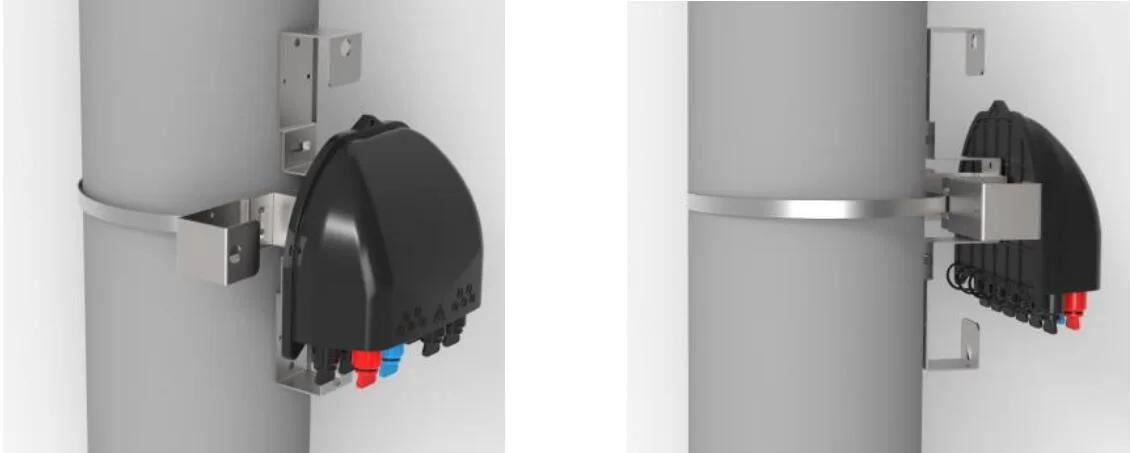

7.4. Установка, встановлена ​​на полюсах (з лотка для зберігання кабелів Drop)

Пройдіть ремінь з нержавіючої сталі через слот лотка для зберігання кабелю краплі та зафіксуйте його на стовпах пряжкою.

Установка, встановлена ​​на полюсах (з лотка для зберігання кабелів Drop)

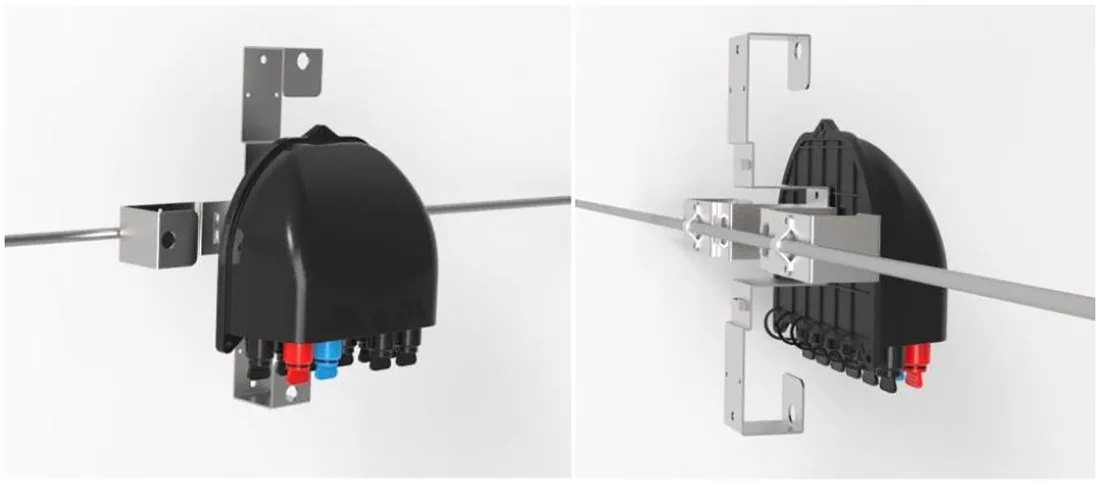

7.5. Аерофікована установка (з лотка для зберігання кабелів Drop)

Використовуйте невелику металеву пластину, щоб виправити коробку розподілу до месенджера.

Аерофікована установка (з лотка для зберігання кабелів Drop)

8. Робота роз'єму

8.1 Попередньо підключений адаптер - A （E）

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

8.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

8.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

8.4 Попередньо підключений адаптер - D

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

8.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

8.6 Попередньо підключений адаптер -F

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

9. Пакет
