Попередньо з’єднаний волоконно-оптичний кабель розподіл GFS-8SX

1.

1.1 Опис

Попередньо з’єднавши оптичне розподіл як найдосконаліше обладнання для вузла розподілу мережі FTTX, забезпечує швидке та надійне з'єднання, хороший захист та управління для мережі FTTX.

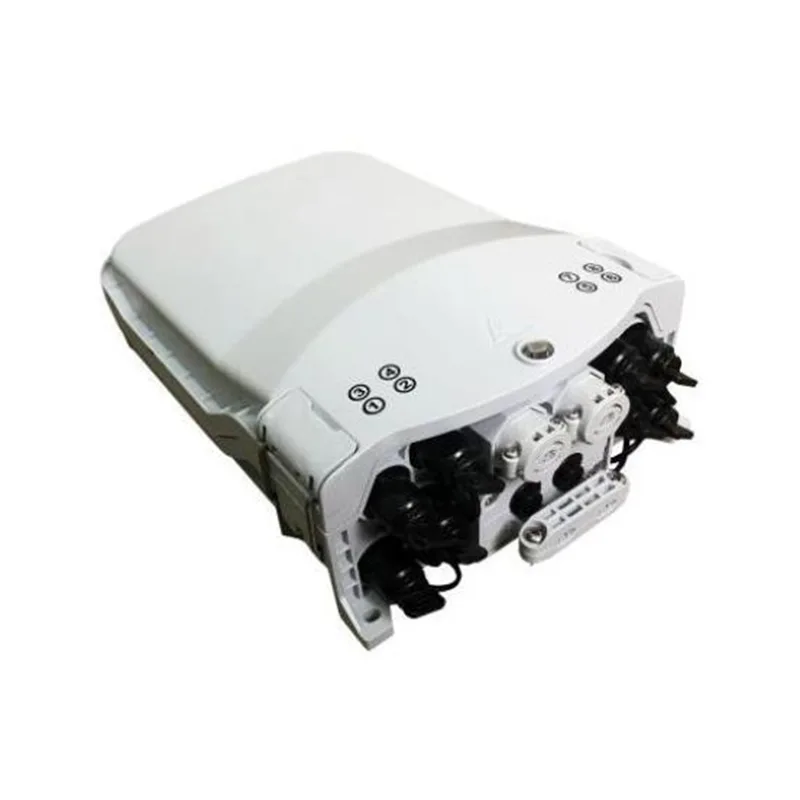

Поява GFS-8SX

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Розширена конструкція структури, легка експлуатація та розумна маршрутизація.

2. Матеріал: ПК+абс.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP65.

5. 1 Овальний оптичний вхід кабелю, 2 гілки оптичні записи кабелю та 8 попередньо з'єднаних адаптерів.

6. Доступні різні види сплайс -лотків.

7. Метод установки: встановлений на полюс, встановлений з повітря, встановлений у стіні.

8. Він може бути обладнаний лотком для зберігання кабелів Drop для задоволення зберігання 50 метрів 5 мм круглого кабелю.

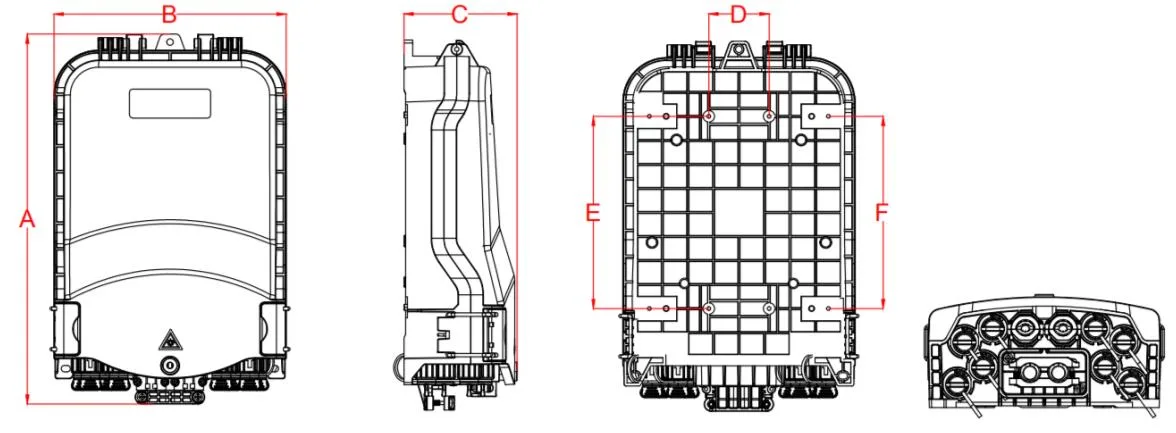

3. Технічні характеристики

3.1 Механічні характеристики

4. Конфігурація

Основні оптичні параметри

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням і можуть бути налаштовані відповідно до вимог.

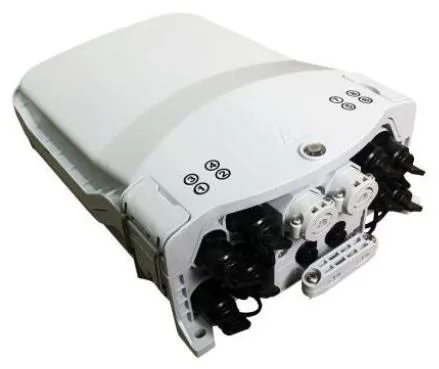

5. Зображення продукту

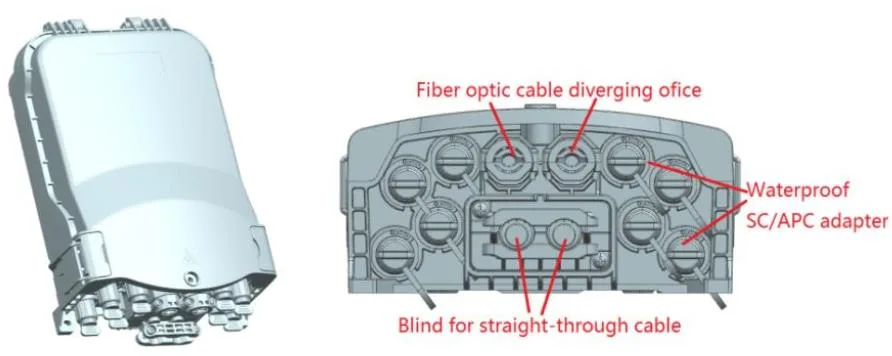

5.1 Кабель продукту:

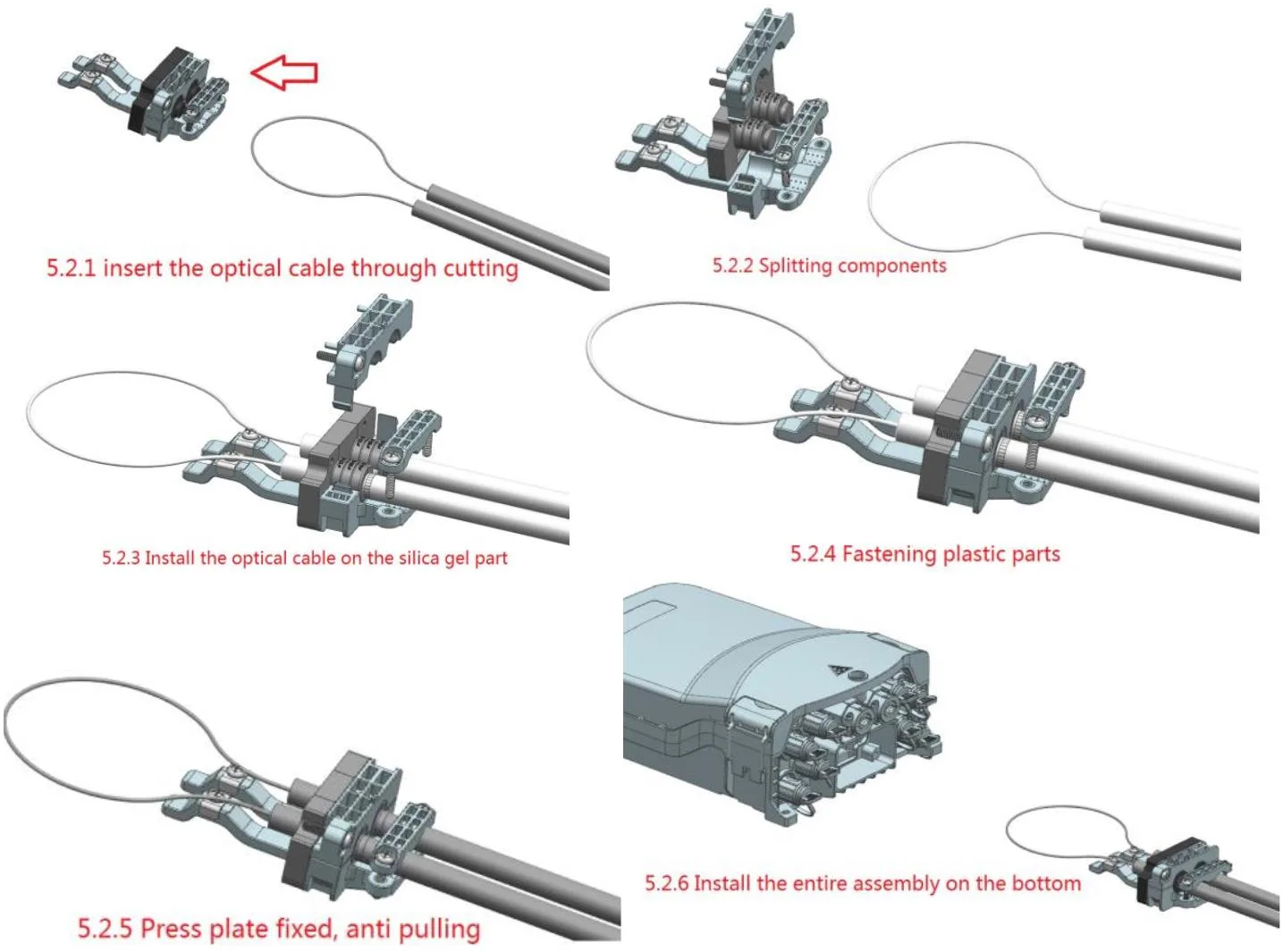

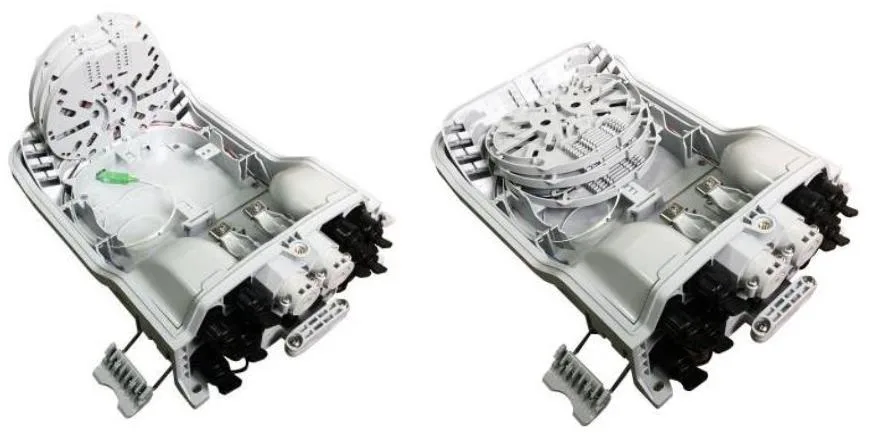

5.2 Конфігурація

Швидка установка, кріплення та герметизація прямого оптичного кабелю з швидкою пробкою.

5.3 Волоконно -оптичний кабель біфуркація

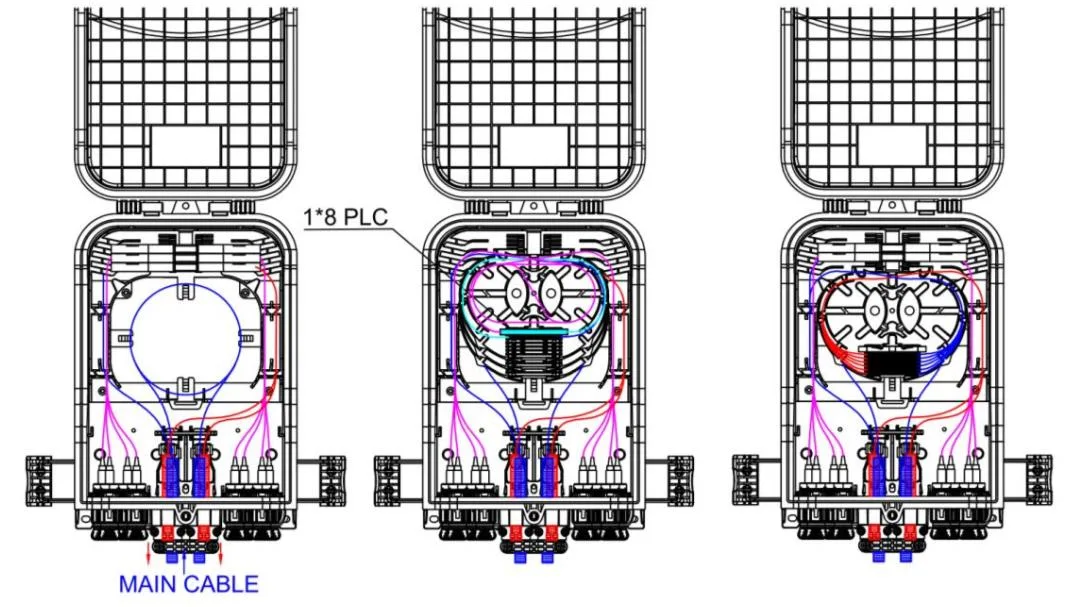

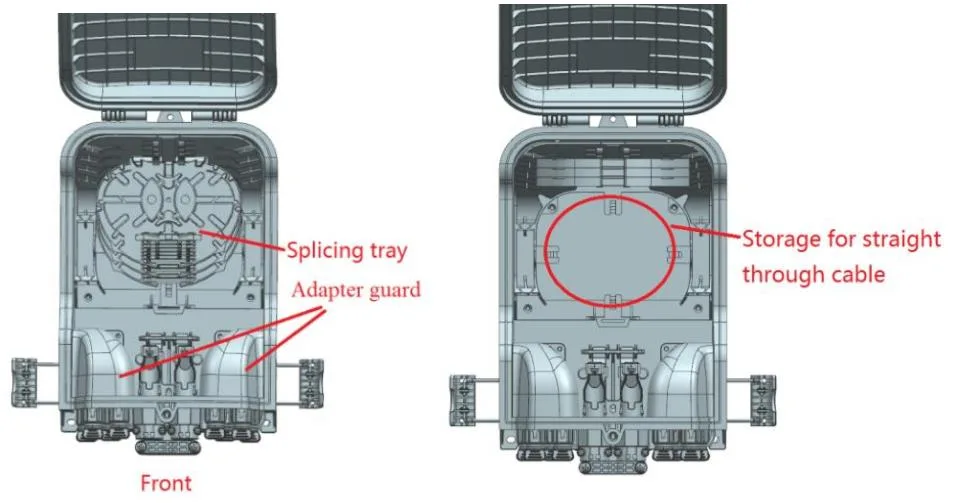

5.4 Кабельні шляхи продукту

Діаграма маршрутизації GFS-8SX

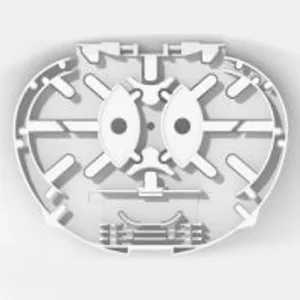

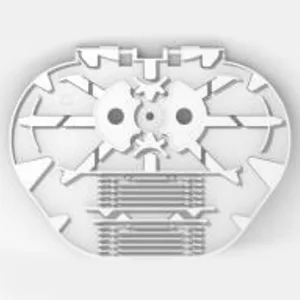

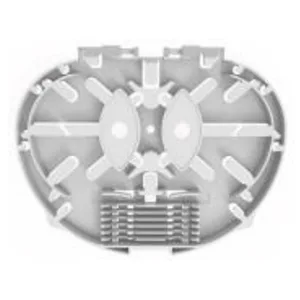

5.5 лоток для сплайсингу

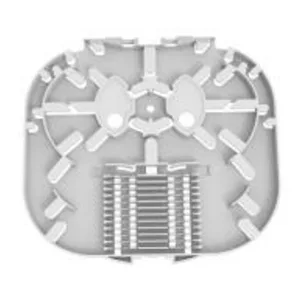

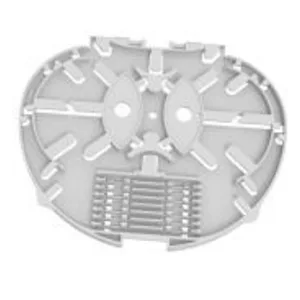

Предмет	Лоток для сплайсингу a	Лоток для сплайсингу b	Лоток для розщеплення A-1
Розміри (H* W*d, мм)	134*104*8	134*104*4	134*104*8
Чиста вага (кг)	0.021	0.015	0.021
Малюнок
Забарвлення	Ral7035	Ral7035	Ral7035
Матеріал	ПК+ABS	ПК+ABS	ПК+ABS
Сплайсинг потужності лотка (ядра)	12 (2 шари теплозахисного захисного рукава)	8 (1 шар теплозмінного захисного рукава)	6 (2 шари теплозахисного захисного рукава)
Ємність розколки лотка (ПК)	1 (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4мм)	/	1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)	4	8	4
За замовчуванням (ПК)	1	/	/

Примітка:

1. Наведені вище лотки можна змішати відповідно до вимог.

2. Правила конфігурації: 1a = 2b = 2c = 1d = 1e

3. Типи волоконних дисків постійно зростають

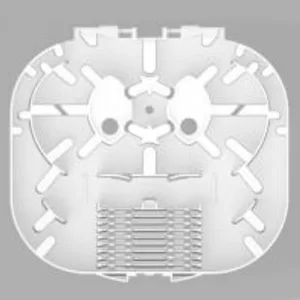

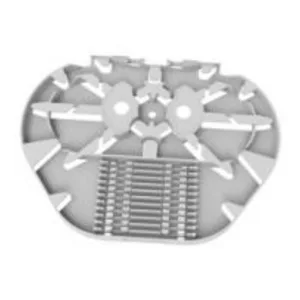

Предмет	Лоток для сплайсингу c	Лоток для сплайсингу d	Лоток для сплайсингу e	Лоток для сплайсингу E-1
Розміри (H* W*d, мм)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Чиста вага (кг)	0.018	0.024	0.033	0.033
Малюнок
Забарвлення	Ral7035	Ral7035	Ral7035	Ral7035
Матеріал	ПК+ABS	ПК+ABS	ПК+ABS	ПК+ABS
Сплайсинг потужності лотка (ядра)	12 (1 шар теплозмінного захисного рукава)	24 (2 шари теплозахисної захисної рукава)	24 (2 шари теплозахисної захисної рукава)	18 (2 шари теплозахисної захисної рукава)
Ємність розколки лотка (ПК)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4мм)	1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)	8	4	4	4
За замовчуванням (ПК)	2	/	/	/

Примітка:

1. Наведені вище лотки можна змішати відповідно до вимог.

3. Правила конфігурації: 1a = 2b = 2c = 1d = 1e

3. Типи волоконних дисків постійно зростають

5.6 Аксесуари

Ні	Назва частини	Довідкова картинка	Одиниця	Кількість	Зауваження
1	Маневна користувачів	/	ПК	1	У
2	Звіт про випробування на розбиття	/	ПК	1	У

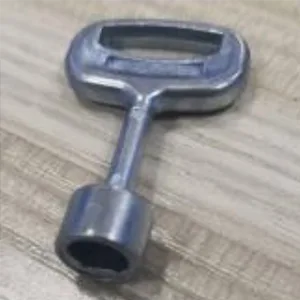

3	Ключ		ПК	1	Тип "D"
4	Тепловохваний захисний рукав		ПК	8	L = 45 мм

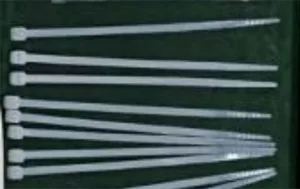

5	Нейлоновий кабель краватка		ПК	10	3х100мм

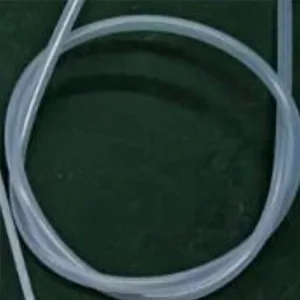

6	Оголене захист волокна		ПК	1	OD4mm x 50см

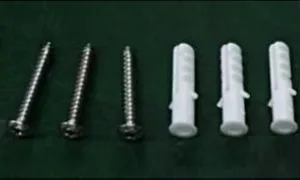

7	Настінний комплект		встановити	1	Необов’язково як запит клієнта. (Розширена пластикова пробка φ7.5x40мм, гвинти для самостійного постукування Phillips M5x40mm.)

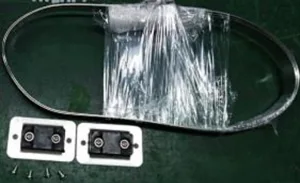

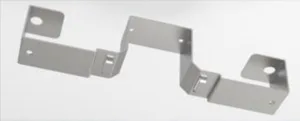

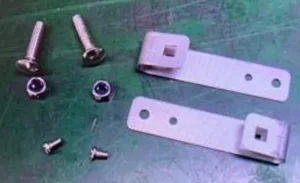

8	Комплект, встановлений на жердині,		встановити	10	Необов’язково, як запит клієнта
9	Повітряний комплект		встановити	10	Необов’язково, як запит клієнта
10	Відкиньте лоток для зберігання кабелів		встановити	10	Необов’язково, як запит клієнта

6. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексивалентного хрому, полібромінованого біфенілу (PBB) та полібромінованого дифенілового ефіру (PBDE) не перевищує межі.

7. Установка

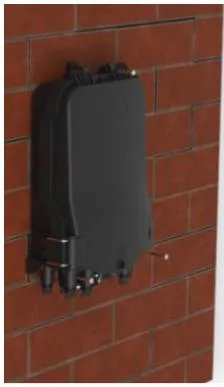

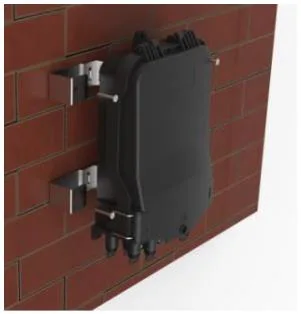

7.1. Встановлена ​​настінна установка

Просвердіть 3 отвори в стіні відповідно до розміру в таблиці 2, розмістіть розширювальну пробку φ7.5*40, покладіть коробку, щоб відповідати отворам і використовувати гвинти для кріплення.

Установка, встановлена ​​на стіні

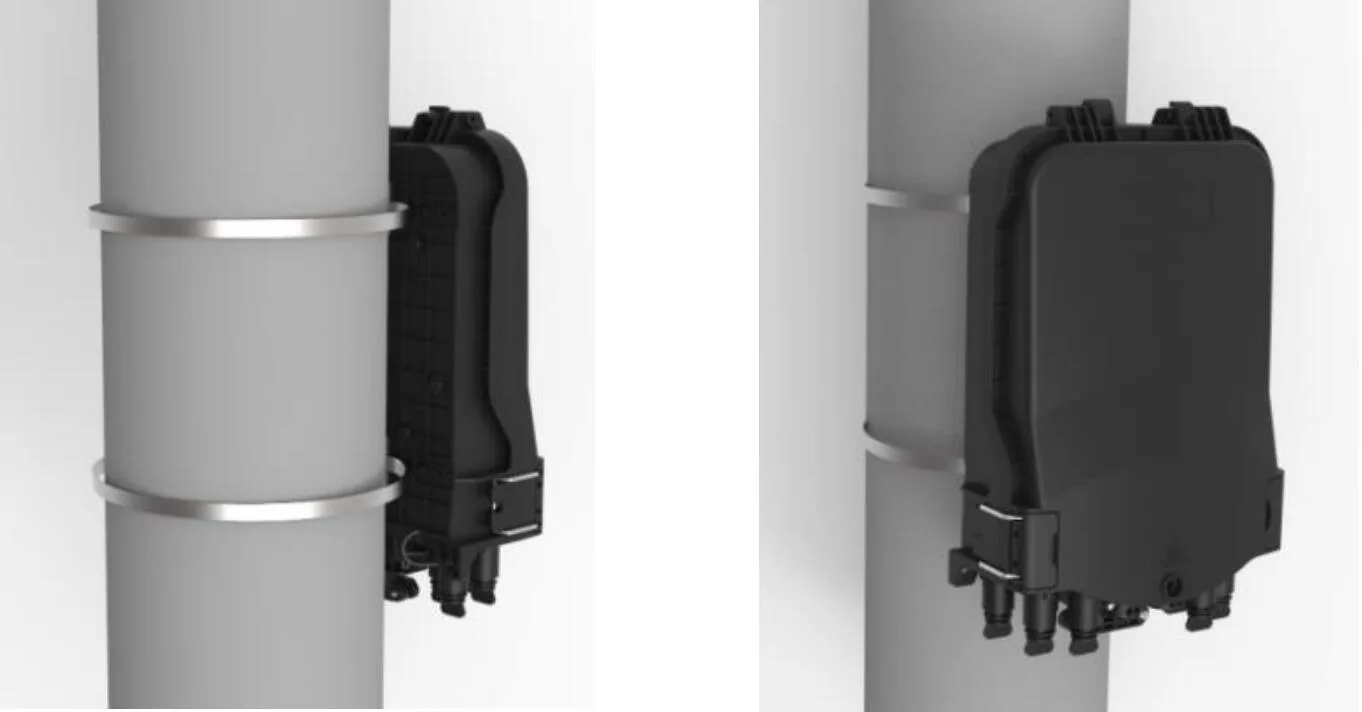

7.2. Установка, встановлена ​​на полюсі

Пройдіть обручевий кільце через гніздо задньої пластини і зафіксуйте його на телекомунікаційному полюсі

Установка, встановлена ​​на жердині,

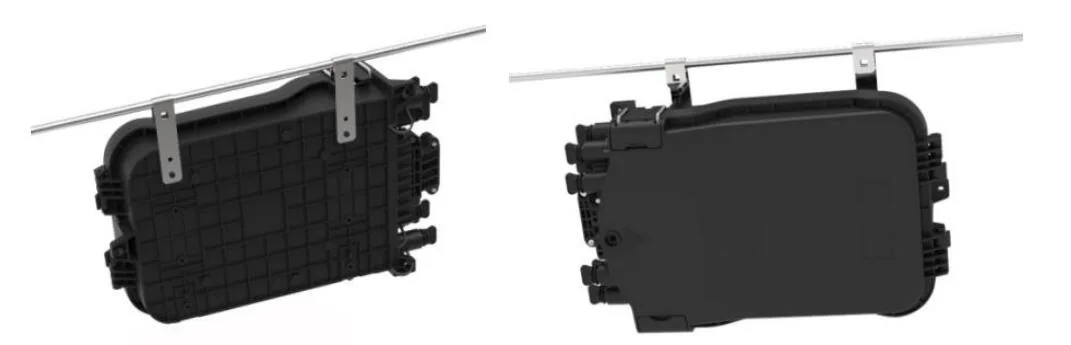

7.3 Накладна структура

Зв’яжіть два, встановлені на шасі накладних витрат, висіли на дроті, а потім болтували, запобігайте випаданням.

Накладна структура

7.4 Установка стіни (з лотка для зберігання кабелів Drop)

Просвердіть 4 отвори в стіні відповідно до розміру кріпильного отвору для зберігання кабелю краплі, розмістіть розширювальну пробку φ 7,5 * 40, покладіть коробку, щоб відповідати отворам і кріпити гвинтами.

Встановлена ​​настінна установка (з лотка для зберігання кабелів Drop)

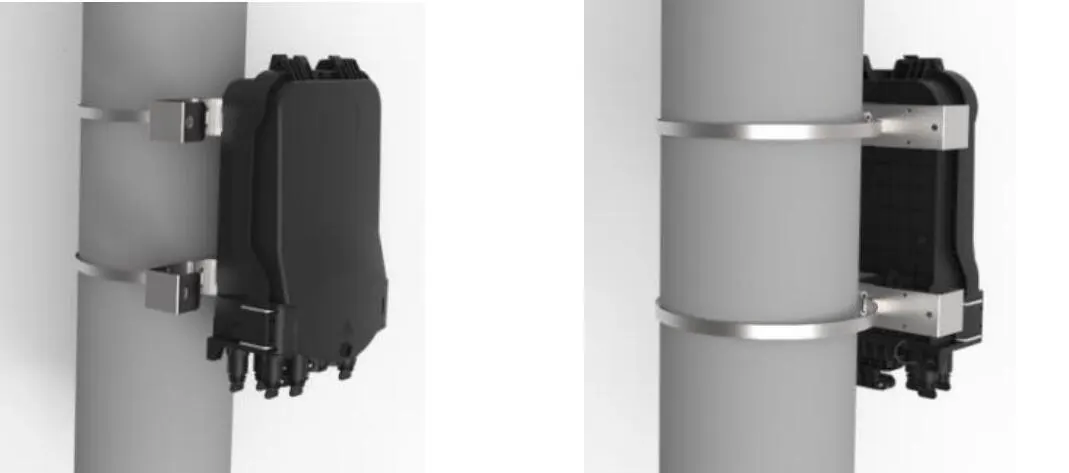

7.5 Установка, встановлена ​​на полюсі (з лотка для зберігання кабелів Drop)

Пройдіть ремінь з нержавіючої сталі через слот лотка для зберігання кабелю краплі та зафіксуйте його на стовпах пряжкою.

Установка, встановлена ​​на полюсах (з лотка для зберігання кабелів Drop)

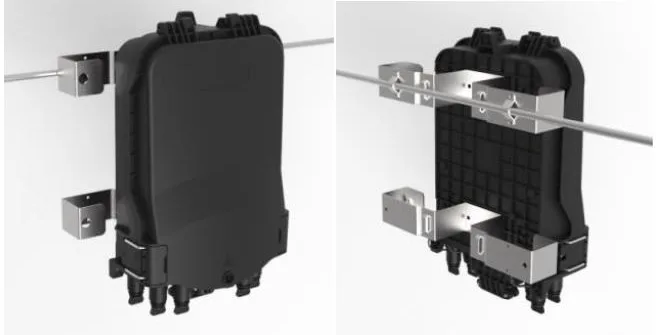

7.6 Аерофікована установка (з лотка для зберігання кабелів Drop)

Використовуйте невелику металеву пластину, щоб виправити коробку розподілу до месенджера.

Аерофікована установка (з лотка для зберігання кабелів Drop)

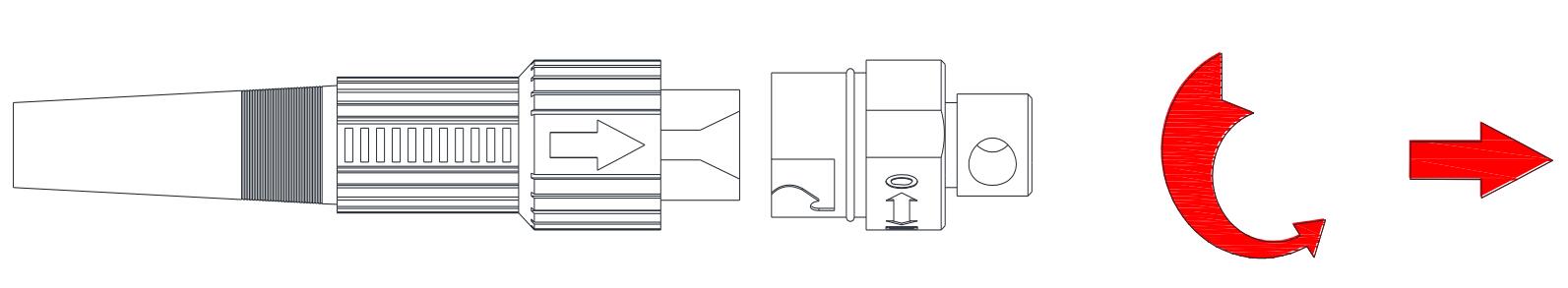

8. Робота роз'єму

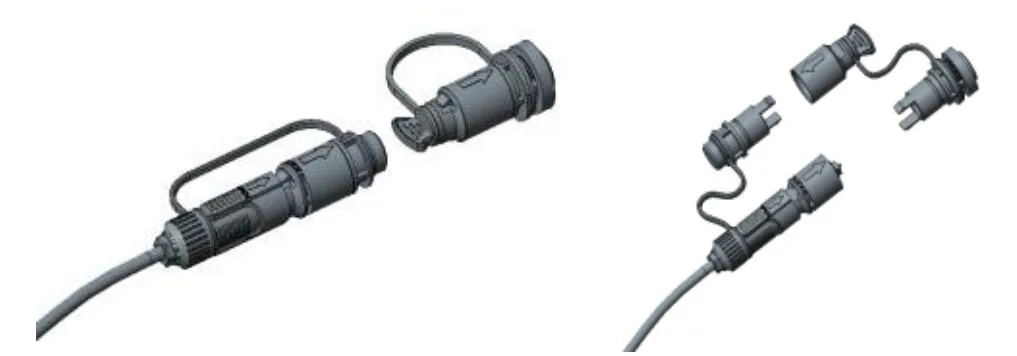

8.1 Попередньо підключений адаптер - A （E）

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

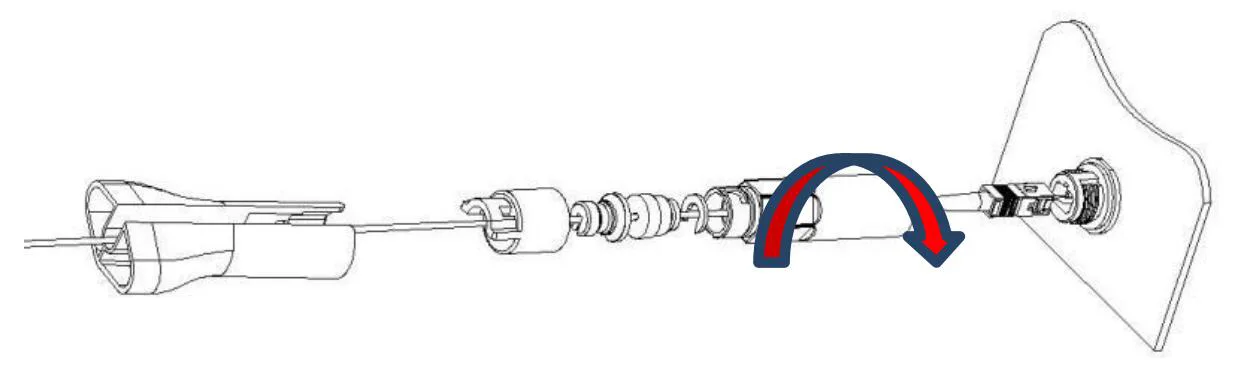

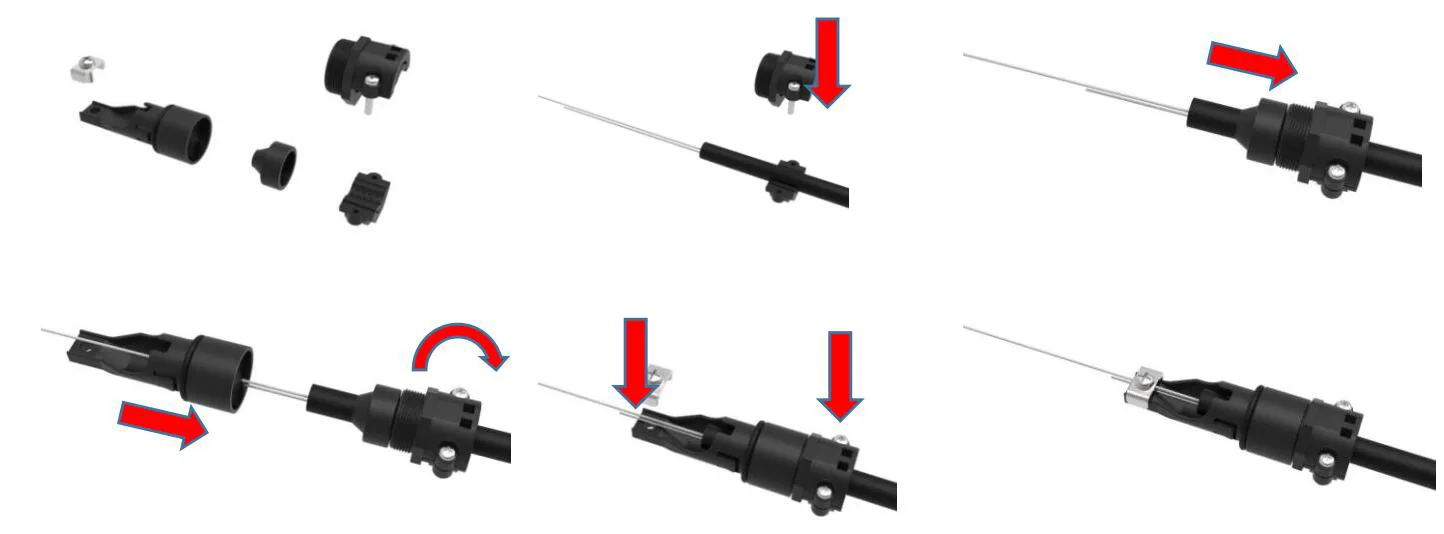

8.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

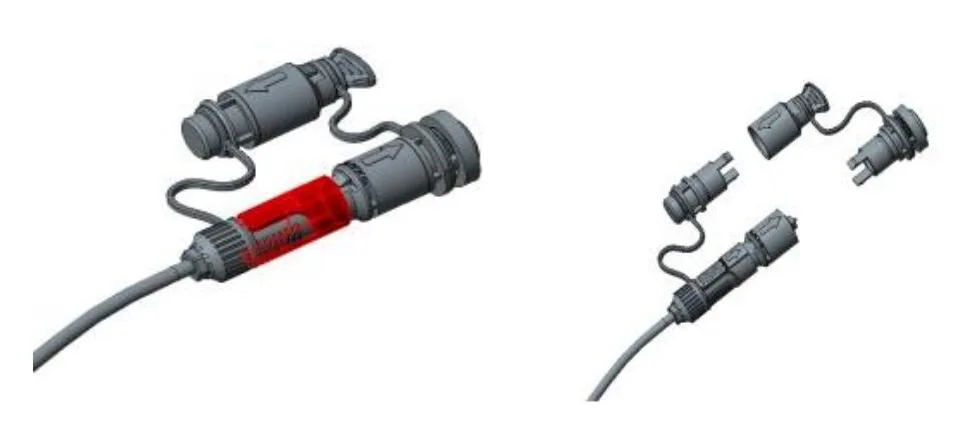

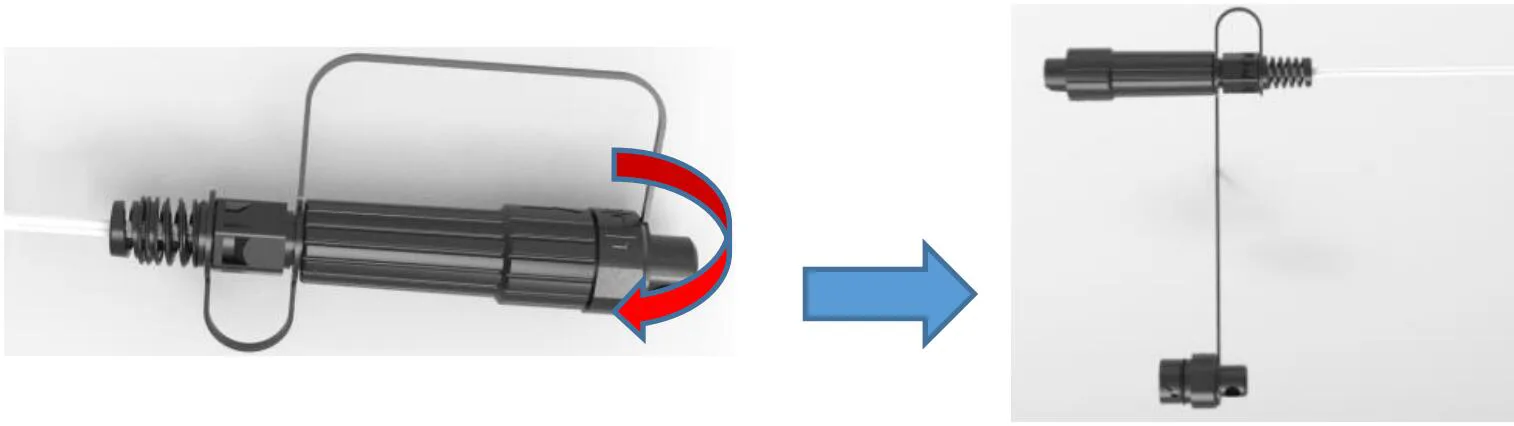

8.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

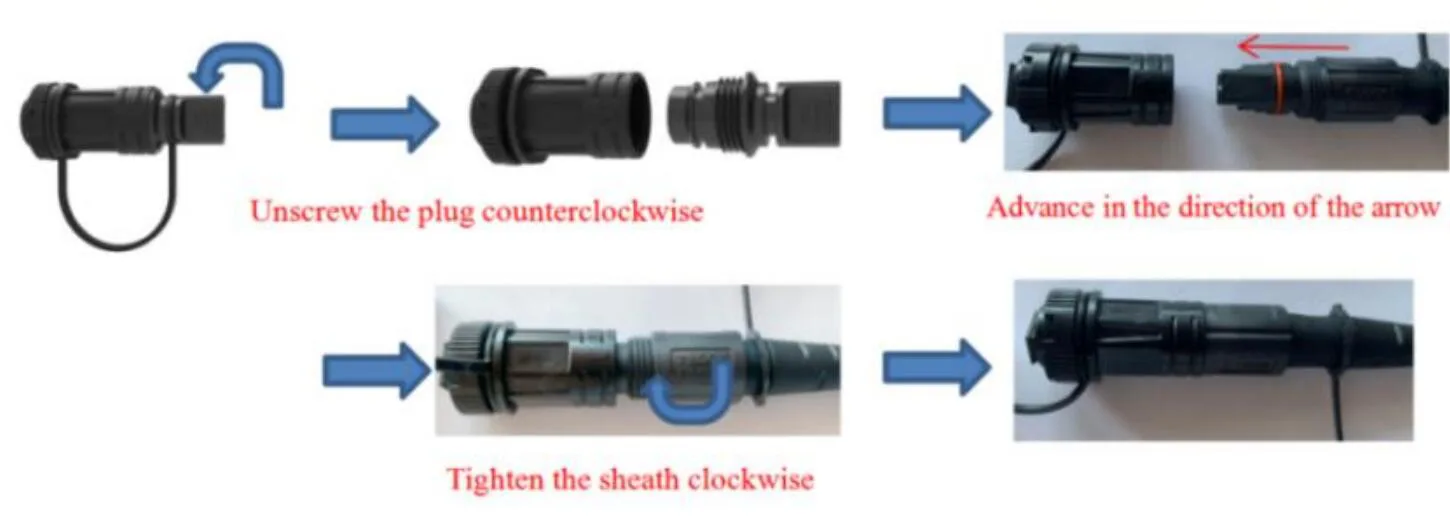

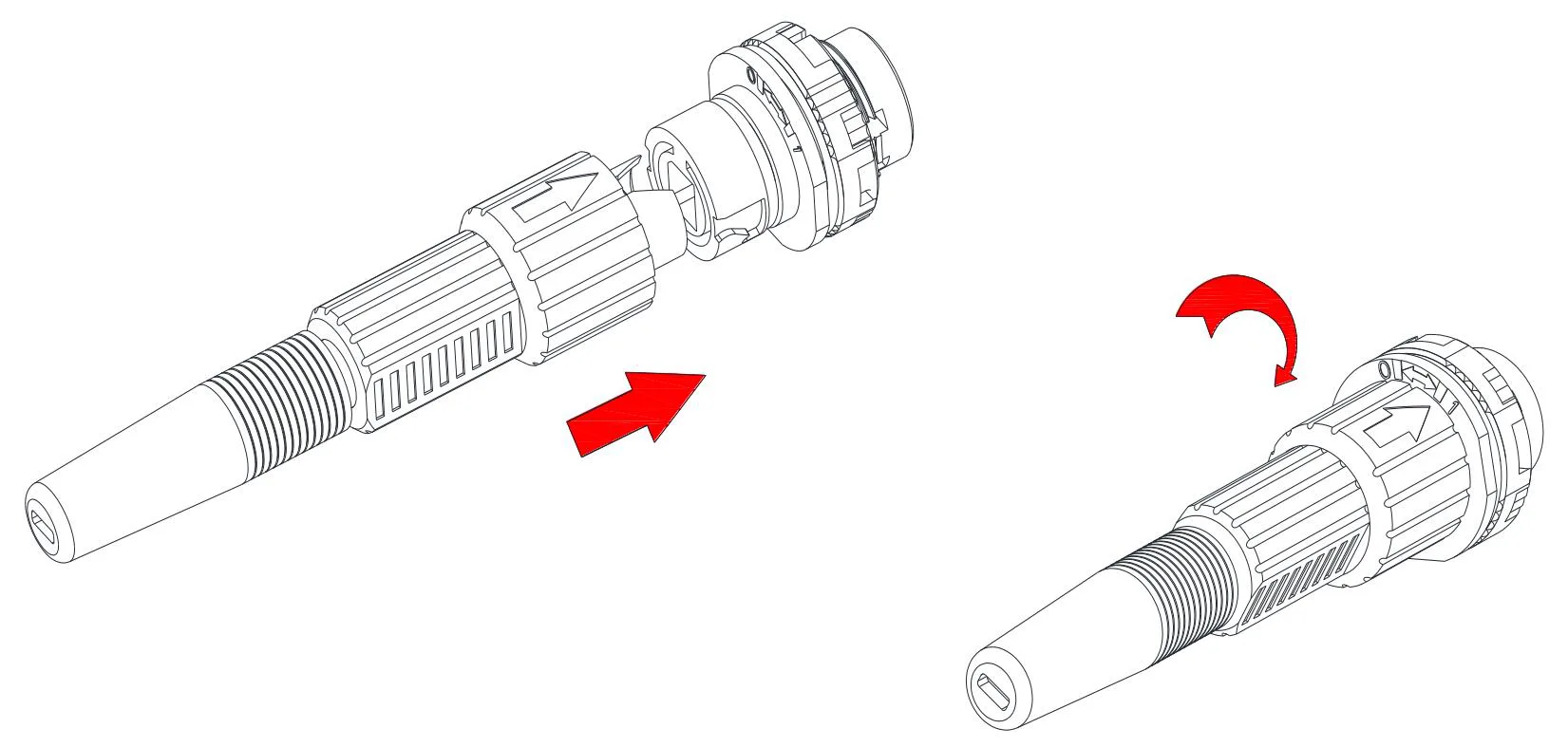

8.4 Попередньо підключений адаптер - D

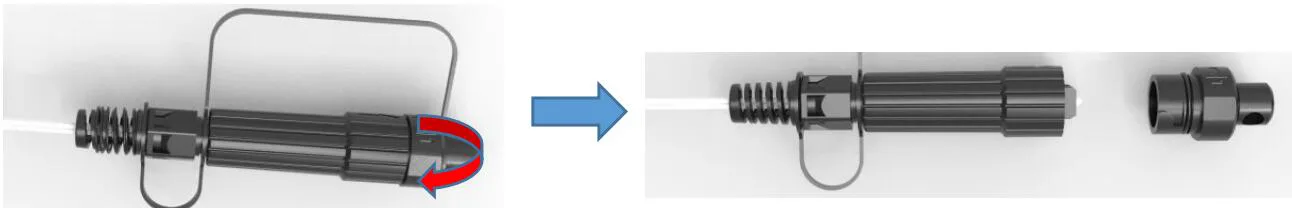

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

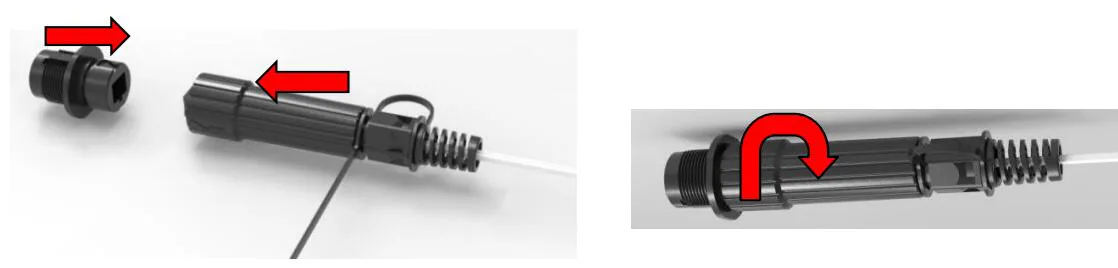

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

8.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

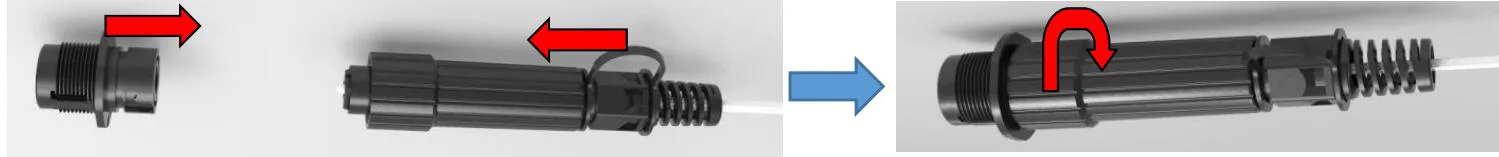

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

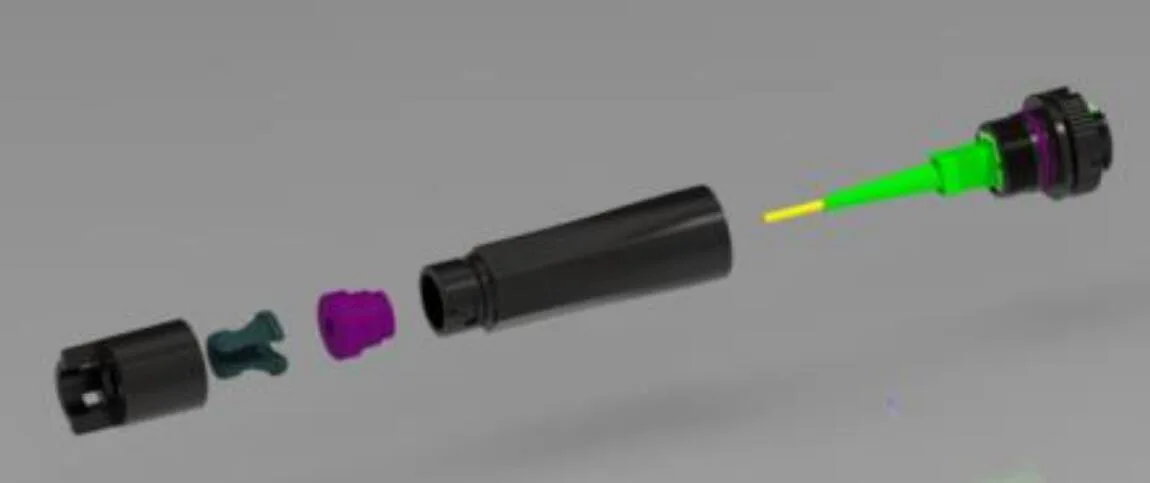

8.6 Попередньо підключений адаптер -F

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

8.7 Попередньо підключений адаптер - g

9. Пакет
