Багатожильний вільний трубчастий неброньований волоконно-оптичний кабель

Неброньований волоконно-оптичний кабель із багатожильною вільною трубкою Orientalfiber – волокна 250 мкм у високомодульних вільних трубках із водонепроникним компаундом, центральним міцним металевим елементом (екструдований поліетилен для більшої кількості волокон), конструкцією багатожильної труби з водоблокуючими наповнювачами та поліетиленовою оболонкою поверх алюмінієвої/сталевої стрічки з пластиковим покриттям.

Надіслати запит

Опис продукту

Неброньований волоконно-оптичний кабель з багатожильною трубкою — це багатоволоконний комунікаційний кабель, розроблений для зовнішнього середовища. Його архітектура передбачає розміщення 250 мкм оптичних волокон у високомодульних вільних трубках, наповнених водонепроникним гелем. Ці труби обмотуються навколо центрального металевого міцного елемента (CSM), щоб забезпечити структурну цілісність. Щоб запобігти проникненню вологи, зазори в сердечнику заповнені водоблокуючими сумішами та захищені міцною поліетиленовою (PE) оболонкою.

Міцність виготовлення сердечника

Orientalfiber працює як частина комплексної групи з чотирьох спеціалізованих заводів. Це дозволяє створити вертикально інтегрований виробничий процес:

Масштаб: чотири окремі фабрики, які зосереджуються на внутрішніх/зовнішніх кабелях, компонентах ODN та мережевому обладнанні.
Відповідність вимогам: виробництво суворо дотримується стандартів управління якістю ISO9001 і стандартів безпеки та гігієни праці ISO45001.
Контроль якості: кожен метр неброньованого оптоволоконного кабелю з багатожильною вільною трубкою проходить суворе тестування на відповідність стандартам YD/T 901 і IEC 60794-1.

Основні характеристики кабелів Orientalfiber

Стійкість до гідролізу: високоміцні вільні трубки захищають волокна від хімічного розкладання з часом.

Захист від ультрафіолетового випромінювання: чорна поліетиленова оболонка забезпечує високу стійкість до ультрафіолетового випромінювання, подовжуючи термін служби при встановленні на відкритому повітрі.

Бар’єр від вологи: використовується APL (алюмінієвий поліетиленовий ламінат) або PSP (пластиковий сталевий плеєр) для забезпечення чудового ущільнення вологи.

Механічна стійкість: компактна структура та центральний міцний елемент запобігають усадці або зсуву опущених трубок під час коливань температури.

Хороші механічні та температурні характеристики

Високоміцна вільна трубка, стійка до гідролізу

Спеціальний наповнювач труб забезпечує критичний захист волокна

Спеціально розроблена компактна структура добре запобігає усадці опущених трубок

PE оболонка захищає кабель від ультрафіолетового випромінювання

Щоб забезпечити водонепроникність кабелю, вживаються такі заходи:

-Сталевий дріт використовується як центральний міцний елемент

-Рухка суміш для наповнення труб

-100% заповнення жили кабелю

-Вологостійкий бар'єр APL або PSP

Стандарти

Кабель GYTA/s відповідає стандарту YD/T 901, а також IEC 60794-1.

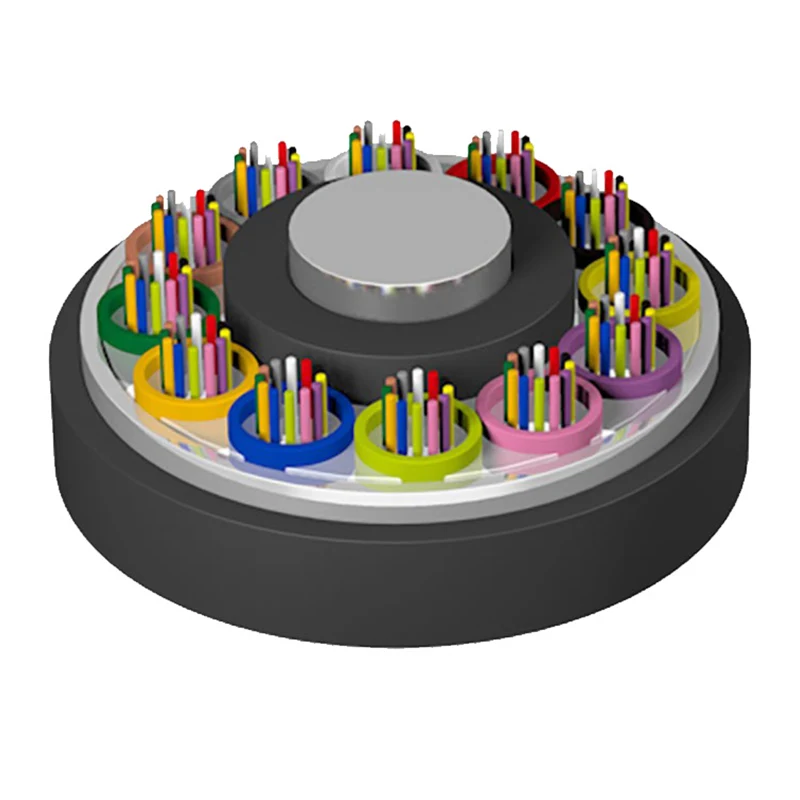

Креслення структури

1. Клітковина

2. Склад для наповнення труб

3. Повільна трубка

4. Центральний силовий елемент

5. Наповнювач кабелю

6. APL psp

7. ПЕ оболонка

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Технічні параметри

Тип кабелю (Збільшено на 2 волокна)	Кількість волокон	Труби	Наповнювачі	Вага кабелю (посил.) (кг/км)	Міцність на розрив Довго/короткостроково (N)	Стійкість до роздавлювання Довго/короткостроково (Н/100 мм)	Радіус вигину Статичний/Динамічний (мм)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Температура зберігання/роботи: -40℃-+70℃

Оптичні характеристики

Тип волокна	Загасання (+20 ℃)				Пропускна здатність		Числова апертура	Довжина хвилі відсікання кабелю λcc
Тип волокна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Числова апертура	Довжина хвилі відсікання кабелю λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---

Примітка:

a. Суфікс Xn позначає тип волокна

b. Розташування кольорів волокна та трубки вказано в таблиці ідентифікації кольорів

в. Неброньований волоконно-оптичний кабель із багатожильною вільною трубкою не слід зберігати на відкритому повітрі більше 6 місяців, щоб підтримувати кабельний барабан у хорошому стані

Застосування: канальний/повітряний

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Технічні характеристики

Наступні параметри окреслюють типові показники продуктивності дляБагатожильний вільний трубчастий неброньований волоконно-оптичний кабель :

Параметр	Деталі специфікації
Тип волокна	G.652D, G.657A1/A2 або багатомодовий
Підрахунок ядер	Від 2 до 144 ядер
Сила члена	Фосфатний сталевий дріт (ПЕ покриття необов'язково)
Блокування води	100% наповнювач серцевини + гель для наповнення трубок
Матеріал оболонки	Поліетилен високої щільності (HDPE) / MDPE
Напруга установки	Короткостроковий: 1500N / Довгостроковий: 600N
Стійкість до роздавлювання	Короткочасний: 1000 Н/100 мм

Різноманітні сфери застосування

TheБагатожильний вільний трубчастий неброньований волоконно-оптичний кабельвід Orientalfiber розгортається в різних секторах:

Телекомунікації: Магістральні лінії для національних і регіональних операторів.
Трансляція: Надійна передача сигналу для радіо- та телевізійних мереж.
Промислова інфраструктура: важливі канали передачі даних для електричних мереж і систем моніторингу автомагістралей.
Залізничний транзит: високошвидкісні системи зв'язку для залізничної сигналізації та управління станціями.

Порівняльні переваги

У порівнянні зі стандартними промисловими пропозиціями, OrientalfiberБагатожильний вільний трубчастий неброньований волоконно-оптичний кабельзабезпечує явні переваги:

Удосконалене виробництво: на відміну від дрібних виробників, структура нашої групи з чотирьох фабрик гарантує, що кожен компонент (від ODN до кабелю) сумісний і перевірений як повне рішення.
Адаптованість до навколишнього середовища: розроблено спеціально для роботи з температурними циклами та вологістю, характерними для різноманітних глобальних кліматичних умов.
Глобальна історія: наші продукти наразі інтегровані в численні великомасштабні інженерні проекти, що підтверджується позитивними відгуками від міжнародних операторів зв’язку.

Часті запитання (FAQ)

З: Чи завжди центральний опорний елемент металевий?

A: Стандартні конструкції використовують сталевий дріт для високої міцності на розрив; однак для певних електромагнітних середовищ можна замінити неметалевий елемент із армованого волокном пластику (FRP).

З: Як цей кабель справляється з проникненням води?

A: TheБагатожильний вільний трубчастий неброньований волоконно-оптичний кабельвикористовує двошаровий захист: суміш для заповнення трубок для волокон і 100% суміш для заповнення серцевини кабелю для проміжків.

З: Яким стандартам дотримується Orientalfiber?

A: Усі зовнішні кабелі відповідаютьIEC 60794-1іYD/T 901стандартів, що забезпечує сумісність із обладнанням глобальної мережі.
