Броньований волоконно-оптичний кабель з неметалевими міцними елементами з багатожильною вільною трубкою

Броньований волоконно-оптичний кабель з багатожильною трубкою з неметалевими міцними елементами, що постачається компанією Orientalfiber, — це зовнішній оптичний кабель із багатошаровою захисною структурою. Його основна конструкція передбачає розміщення оптичних волокон 250 мкм у вільних трубках, виготовлених із високомодульного матеріалу, з трубками, заповненими водоблокуючою сумішшю для запобігання проникненню вологи.

Основні характеристики та основні переваги

• Стійкість до електромагнітних перешкод (EMI): Завдяки використанню неметалічного міцного елемента з FRP, броньований волоконно-оптичний кабель із неметалічним міцним елементом з багатожильною вільною трубкою стійкий до ударів блискавки та електричних перешкод, що робить його придатним для середовища високої напруги.
• Двошаровий броньовий захист: поєднання APL і PSP забезпечує чудову стійкість до роздавлення та високий рівень захисту від атак гризунів і механічних впливів під час встановлення.
• Конструкція, стійка до гідролізу: високоміцний пухкий трубчастий матеріал спеціально розроблений, щоб протистояти гідролізу, забезпечуючи довговічність волокон у вологому кліматі.
• Повноцінне блокування води: багаторівнева система, що включає суміш для заповнення труб, 100% заповнення сердечника кабелю та матеріали, що блокують воду, гарантує, що кабель залишається водонепроникним під гідростатичним тиском.

Технічні характеристики

• Кількість волокон: настроювані конфігурації від 2 до 144 ядер.
• Міцний елемент: пластик, армований центральним волокном (FRP) з додатковим поліетиленовим покриттям для певних діаметрів.
• Шари броні: APL (алюмінієвий поліетиленовий ламінат) з поздовжньою упаковкою та PSP (сталева стрічка з пластиковим покриттям).
• Відповідність стандартам: повністю відповідає міжнародним стандартам YD/T 901 і IEC 60794-1.
• Діапазон умов навколишнього середовища: стабільна робота в діапазоні температур від -40°C до +70°C.
• Матеріал оболонки: стійкий до ультрафіолетового випромінювання поліетилен (PE) для подовження терміну служби поза приміщенням.

Різноманітні сфери застосування

TheБроньований волоконно-оптичний кабель з неметалевими міцними елементами з багатожильною вільною трубкоюрозгортається в різних критичних секторах:

1. Оператори телекомунікацій: Надійна магістраль і кабельна мережа доступу для послуг голосу та даних.
2. Енергетичні та комунальні мережі: безпечна передача даних поблизу високовольтних ліній електропередач, де металеві елементи обмежені.
3. Радіо і телебачення: стабільний розподіл сигналу для систем зв'язку та передачі інформації.
4. Транспортна інфраструктура: Моніторинг даних у режимі реального часу та зв’язок для залізничного транспорту, автомагістралей і розумних систем руху.

Стандарти

Кабель GYFTA53 відповідає стандарту YD/T 901, а також IEC 60794-1.

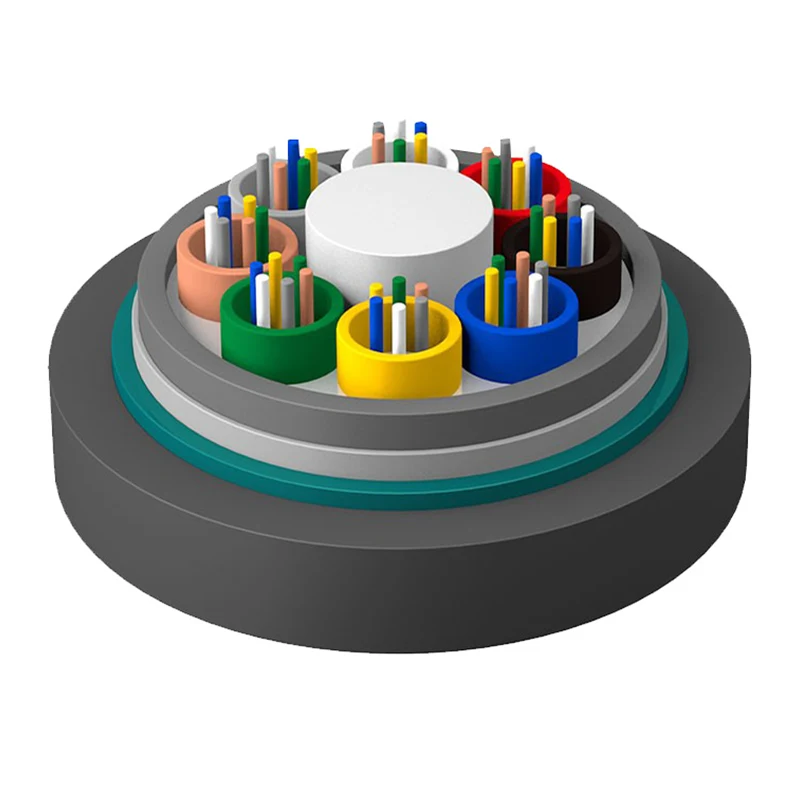

Креслення структури

1.Клітковина

2.Наповнювач трубок

3. Loose Tube

4. Наповнювальна суміш для кабелів

5.APL

6. PE внутрішня оболонка

7.Водоблокуючий матеріал

8.PSP

9. Силовий елемент FRP

10. PE зовнішня оболонка

Технічні параметри

Температура зберігання/роботи: -40℃-+70℃

Оптичні характеристики

Примітка:

a. Суфікс Xn позначає тип волокна

b. Розташування кольорів волокна та трубки вказано в таблиці ідентифікації кольорів

в. Кабель не слід зберігати на відкритому повітрі більше 6 місяців, щоб зберегти кабельну котушку в хорошому стані

Застосування: Канальний/Повітряний/Пряме закопування

Часті запитання (FAQ)

З: Чому функція «Неметалічний» важлива для цього броньованого кабелю?

A: Незважаючи на те, що кабель має металеву броню (APL/PSP), неметалічний центральний міцний елемент з FRP запобігає тому, що кабель діє як безперервний провідник для блискавки або індукції високої напруги, що значно підвищує безпеку в електричних коридорах.

Питання: чи придатний броньований волоконно-оптичний кабель з неметалічним міцним елементом з багатожильною вільною трубкою для прямого закопування?

A: Так. Подвійна броньована структура (алюмінієва та сталева стрічки) забезпечує необхідну міцність на розтягування та стійкість до роздавлювання, необхідні для прямого заглиблення в більшість типів ґрунту.

З: Як Orientalfiber забезпечує вологостійкість кабелю з часом?

A: Ми використовуємо 100% наповнювач серцевини в поєднанні з бар’єрами APL і PSP. Ця резервна система гарантує, що навіть якщо зовнішня оболонка пошкоджена, волога не зможе проникнути в трубки, що несуть волокна.
