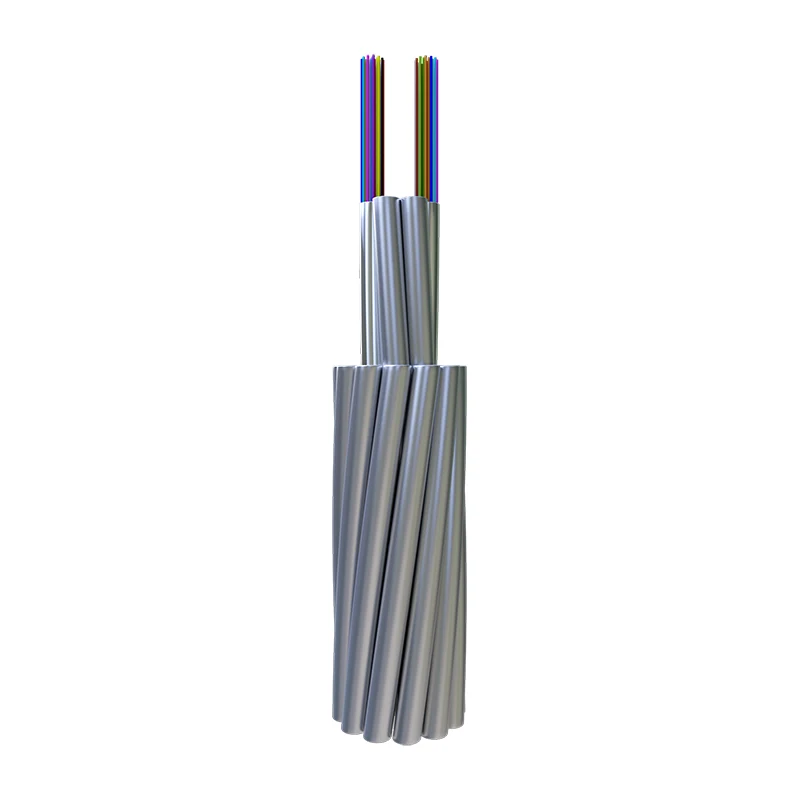

Композитний дріт заземлення з багатожильної трубки оптичного волокна

Композитний дріт заземлення з оптичним волокном Orientalfiber з багатожильною трубкою (OPGW) — це багатофункціональний гібридний кабель від Orientalfiber, надійного китайського виробника та постачальника. Цей OPGW інтегрує оптичні волокна в структуру з багатожильної труби, служачи водночас повітряним проводом заземлення та високоємним оптичним комунікаційним середовищем. Він розроблений для забезпечення стабільної передачі даних, міцних механічних характеристик і тривалої довговічності в середовищах розгортання над головою. Продукт підходить для електромереж, залізниць та інших інфраструктурних проектів, де поєднання блискавкозахисту та надійності зв’язку є важливими.

Надіслати запит

Опис продукту

У сучасному будівництві електромереж попит на одночасну передачу високої напруги та високошвидкісну передачу даних ніколи не був таким високим.східне волокнопропонує спеціалізКомпозитний дріт заземлення з оптичних волокон із багатожильною трубкою (OPGW), складний гібридний кабель, призначений для заміни традиційних екранованих проводів. Завдяки об’єднанню оптичних волокон у багатожильну металеву структуру наш OPGW забезпечує двофункціональне рішення: забезпечуючи надійний захист від блискавки для високовольтних ліній, одночасно слугуючи основою для телекомунікацій та автоматизації мереж.

Визначення продукту: подвійна рольова інфраструктура

TheКомпозитний дріт заземлення з багатожильної трубки оптичного волокнаявляє собою повітряний кабель, який виконує функції звичайного заземлюючого дроту (захищає лінію електропередачі від ударів блискавки та струмів короткого замикання), одночасно розміщуючи оптоволокна для передачі даних. Ця багатожильна конструкція забезпечує більшу кількість волокон і більшу довговічність, що робить її кращим вибором для будівництва магістральної мережі в енергетиці.

Стратегічне значення для закупівель та проектування

Вибірсхідне волокнояк ваш партнер-постачальник гарантує, що ваша інфраструктура відповідає суворим вимогам енергетичного ландшафту 2026 року. Основні переваги закупівель:

Висока щільність волокна:Наша конструкція з багатожильною трубою вміщує значно більше волокон, ніж версії з центральною трубою, підтримуючи перспективне розширення мережі для 5G і інтелектуальної мережі IoT.
Оптимізована здатність до короткого замикання:Розроблено для роботи з високими струмами пошкодження без порушення цілісності оптичних волокон усередині.
Зменшені витрати протягом життєвого циклу:З терміном служби, що відповідає самій лінії електропередачі,Композитний дріт заземлення з багатожильної трубки оптичного волокназменшує потребу в частому обслуговуванні або модернізації.
Глобальна логістика та масштаб:З річним обсягом виробництва в 20 мільйонів доларів ми забезпечуємо масштаби виробництва, необхідні для підтримки інфраструктурних проектів національного рівня 500 кВ і 750 кВ.

Технічні характеристики та переваги продуктивності

Theсхідне волокноOPGW виготовлено з точністю, щоб забезпечити його ефективність у найнестабільніших зовнішніх середовищах:

Механічна стійкість:Точний контроль процесу гарантує, що волокна залишаються без напруги навіть за сильного вітру, ожеледиці або високих сил при монтажі.
Тепловий захист:Багатожильні труби наповнені спеціальними складами, які захищають волокна від сильного тепла, що утворюється під час коротких замикань на лінії електропередачі.
Стійкість до корозії:Завдяки використанню дроту з алюмінієвої сталі (ACS) і алюмінієвого сплаву кабель має високу стійкість до погіршення навколишнього середовища в прибережних або промислових зонах.
Варіанти великого діаметру:Спеціально розроблений для відповідності механічним вимогам нових високовольтних систем передачі (від 110 кВ до 750 кВ).

Детальні технічні характеристики та параметри конструкції

Технічна конфігураціяКомпозитний дріт заземлення з багатожильної трубки оптичного волокнаможуть бути налаштовані на основі конкретного прольоту та електричних вимог проекту:

Особливість	Стандартна специфікація	Операційна перевага
Клас напруги	110 кВ, 220 кВ, 500 кВ, 750 кВ	Універсальний для регіональних і національних мереж.
Кількість волокон	До 144 волокон (або більше за запитом)	Підтримує велику пропускну здатність даних.
Склад матеріалу	ACS (плакована алюмінієм сталь) + AA (алюмінієвий сплав)	Високе співвідношення міцності до ваги.
Відповідність стандартам	IEEE 1138, IEC 60794-4	Забезпечує глобальну сумісність і безпеку.

Основні програми: розширення можливостей Smart Grid

TheКомпозитний дріт заземлення з багатожильної трубки оптичного волокнавідсхідне волокноє критично важливим компонентом у кількох ключових секторах:

Передача високої напруги:Первинний дріт заземлення для нових ліній 220 кВ і 500 кВ, що забезпечує екранування блискавки та заземлення.
Зв'язок з енергокомпанією:Моніторинг трансформаторних підстанцій у режимі реального часу, дистанційне вимірювання та релейне захист.
Широкосмуговий транспортний зв'язок:Здача в оренду надлишкової ємності оптоволокна операторам телекомунікацій для передачі даних у сільській місцевості чи на великі відстані.
Smart Grid Management:Полегшення зв’язку з низькою затримкою, необхідного для автоматичного виявлення несправностей і самовідновлення мережі.

характеристики

● Точний контроль процесу для забезпечення хороших механічних і температурних характеристик

● Більший діаметр і більше оптичних волокон

● Стабільна структура та висока надійність

● Висока міцність на розрив і велика потужність короткочасного струму

Характеристики оптичного волокна

	Затухання				Пропускна здатність		Поляризація Дисперсія режиму
	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Індивідуальний клітковина	Дизайн Значення посилання (M=20, Q=0,01%)
G652D	—	—	≤0,35 дБ/км	≤0,21 дБ/км	—	—	≤0,20 пс/ км	≤0,1 пс/ км
G655	—	—	—	≤0,22 дБ/км	—	—	≤0,20 пс/ км	≤0,1 пс/ км
50/125 мкм	≤3,0 дБ/км	≤1,0 дБ/км	—	—	≥600 МГц.км	≥1200 МГц.км	—	—
62,5/125 мкм	≤3,5 дБ/км	≤1,0 дБ/км	—	—	≥200 МГц.км	≥600 МГц.км	—	—

Конструкції та продуктивність

	Класифікація	матеріал	Значення
Будівництво	Оптичне волокно	G652D/G655 тощо.	2 - 144
	Захисна трубка	Труба з нержавіючої сталі	1,5 - 6 мм
	Багатожильна лінія	Дріт AS/дрот AA/Al стрижень	1,5 - 6 мм
	Макс. Діаметр		30 мм
	Макс. Поперечний переріз		500 мм²
Характеристика	Відповідно до стандартів DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Міцність на розрив (RTS ) (кН)		700
	Макс. Міцність на роздавлення (Н/100 мм)		3000
	Макс. Ємність короткого струму (40 ℃ до 200 ℃) (кА2с)		2000
	Хв. Радіус вигину (динамічний)		20D
	Хв. Радіус вигину (статичний)		15D
Навколишнє середовище Продуктивність	Установка (℃)		-10 до +50
	Транспортування та експлуатація (℃)		від -40 до +65

Примітка: D – діаметр кабелю.

Конкретний тип і технічні дані

немає	Технічні дані
немає	Тип продукту	Тип структури	Макс. клітковина Граф	Ділянка проводу АС (мм2)	Діаметр （мм）	Вага кабелю (кг/км)	Оцініть міцність на розрив （кН）	20℃DC опір （Ω/км）	Короткочасна потужність струму （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2.8/20AS, оптичний блок 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2.8/40AS, оптичний блок 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2.8/20AS, оптичний блок 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2.8/40AS, оптичний блок 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, оптичний блок 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, оптичний блок 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2.8/AA, оптичний блок 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2.9/20AS, оптичний блок 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2.9/30AS, оптичний блок 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2.9/40AS, оптичний блок 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, оптичний блок 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, оптичний блок 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS＋4/3,0/40AS＋ 12/3.0/40AS, оптичний блок 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, оптичний блок 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, оптичний блок 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, оптичний блок 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, оптичний блок 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, оптичний блок 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, оптичний блок 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, оптичний блок 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, оптичний блок 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, оптичний блок 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, оптичний блок 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, оптичний блок 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, оптичний блок 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, оптичний блок 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3.6/14AS, оптичний блок 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, оптичний блок 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, оптичний блок 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3.6/40AS, оптичний блок 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Оптичний блок 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Характеристики механічних і екологічних випробувань

Пункт	Тест метод	Вимоги
Напруга	IEC 60794-1-2-E1 навантаження: відповідно до структури кабелю Зразок довжина: не менше 10 м, пов'язана довжина не менше 100 м Тривалість час: 1 хв	40% RTS без додаткового натягу волокна（0,01 %）, без додаткового затухання (0,03 дБ). 60% RTS деформація волокон ≤0,25%, додатково затухання≤0,05 дБ (ні додаткове ослаблення після випробування).
розчавити	IEC 60794-1-2-E3 навантаження: відповідно до таблиці вище, три бали Тривалість час: 10 хв	Додатковий затухання при 1550 нм ≤0,05 дБ/волокно; Без пошкоджень елементів
вода проникнення	IEC 60794-1-2-F5B час : 1 година Довжина зразка: 0,5 м вода висота: 1м	немає витік води.
температура Велоспорт	IEC 60794-1-2-F1 Зразок довжина: не менше 500м температура діапазон: від -40 ℃ до +65 ℃ Цикли: 2 температура час витримки циклічного тесту: 12 год	The зміна коефіцієнта ослаблення має бути меншою ніж 0,1 дБ/км при 1550 нм.

Часті запитання (FAQ)

Чому багатожильна трубка OPGW краще для високовольтних ліній?

Конструкція багатожильної труби дозволяє використовувати кабель більшого діаметру та більшої кількості волокон. Він також більш рівномірно розподіляє механічну напругу по кабелю, що є життєво важливим для перетину великого прольоту, що використовується в лініях 500 кВ і 750 кВ.

Як Orientalfiber забезпечує якість OPGW?

Ми працюємо відповідно до систем управління якістю ISO9001 та систем безпеки ISO45001. Кожна партія дроту заземлення з оптичних волокон із багатожильними трубками перед відправленням проходить суворе випробування на міцність на розрив, стійкість до роздавлювання та стійкість до короткого замикання.

Чи можна використовувати цей кабель на існуючих лініях?

Хоча OPGW часто використовується для «щойно побудованих» ліній, OPGW часто використовується для заміни існуючих традиційних проводів заземлення під час проектів модернізації мережі, щоб додати можливості зв’язку до старих маршрутів.
