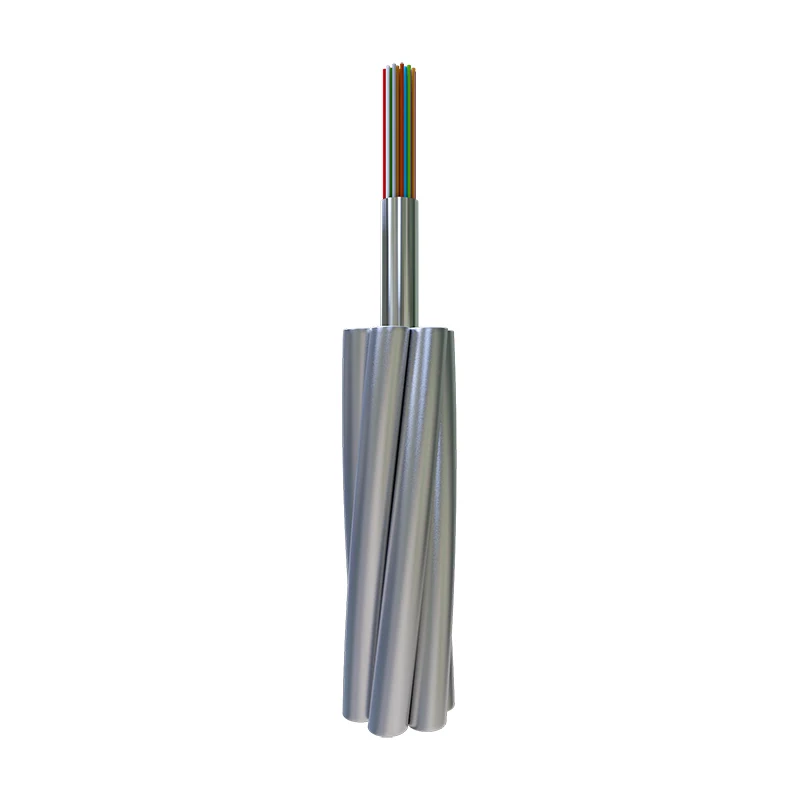

Оптичне волокно композитне накладне дріт

Ослаблення

Пропускна здатність

Розсіювання режиму поляризації

@850 нм

@1300 нм

@1310 нм

@1550 нм

@850 нм

@1300 нм

Індивідуальне волокно

Значення дизайнерського посилання (M = 20, Q = 0,01%)

G652d

—

—

≤0,35 дБ/км

≤0,21 дБ/км

—

—

≤0,20ps/ км

≤0,1ps/ км

G655

—

—

—

≤0,22 дБ/км

—

—

≤0,20ps/ км

≤0,1ps/ км

50/125 мкм

≤3,0 дБ/км

≤1,0 дБ/км

—

—

≥600 МГц.km

≥1200 МГц.km

—

—

62,5/125 мкм

≤3,5 дБ/км

≤1,0 дБ/км

—

—

≥200 МГц.km

≥600 МГц.km

—

—

Класифікація

Матеріал

Цінність

Будівництво

Оптичне волокно

G652D/G655 тощо.

2 - 48

Захисна трубка

Трубка з нержавіючої сталі

1,5 - 6 мм

Лінія

Як дріт/aa дріт/al rod

1,5 - 6 мм

Макс. Діаметр

18 мм

Макс. Поперечний переріз

200 мм2

Характерний

Відповідно до стандартів як DL/T 832, IEC60794-4-10, IEEE1138

Макс. Міцність на розтяг (RTS) (KN)

280

Макс. Міцність на розчавлення （н/100 мм）

2200

Макс. Коротка струм (40 ℃ -200 ℃) (KA2S)

100

Хв. Радіус згинання (динаміка)

20d

Хв. Радіус згинання (статичний)

15d

Ефективність навколишнього середовища

Установка (℃)

-10 до +50

Транспорт та експлуатація (℃)

-40 до +65

Ні

Технічні дані

Тип товару

Тип структури

Макс. Кількість волокон

Розділ як дріт
(мм²)

Діаметр

（MM）

Вага кабелю
(кг/км)

Оцініть міцність на розрив

（KN）

20 ℃ DC

Опір

（Ω/км）

Короткий часовий потенціал

（40-200 ℃ Ka2.s）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20AS, оптичний блок 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20AS, оптична одиниця 1/3.2

24

≈50

9.6

≤345

≥58

≤1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3,8/20AS, оптичний блок 1/3.8

48

≈70

11.4

≤475

≥77

≤1,30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3,8/40AS, Оптична одиниця 1/3.8

48

≈70

11.4

≤340

≥42

≤0,70

≥38

Предмет

Метод випробування

Вимоги

Напруга

IEC 60794-1-2-E1

Навантаження: Відповідно до конструкції кабелю

Довжина зразка: не менше 10 м, пов’язана довжина не менше 100 м

Час тривалості: 1 хв.

40%RTS Немає додаткового штаму fi bre （0,01%）, немає додаткового ослаблення (0,03 дБ).

60%RTS fi bre ≤0,25%， додаткове ослаблення ≤0,05 дб

(Немає додаткового ослаблення після тесту).

Розчавити

IEC 60794-1-2-E3

Навантаження: Відповідно до вищезгаданої таблиці, три тривалість часу: 10 хв.

Додаткове ослаблення при 1550 нм ≤0,05 дБ/fi bre; Немає шкоди елементам

Проникнення води

IEC 60794-1-2-F5B

Час: 1 година довжина зразка: 0,5 м. Висота води: 1м

Немає витоку води.

Температурне велосипед

IEC 60794-1-2-F1

Довжина зразка: не менше 500 м температура: -40 ℃ до +65 ℃

Цикли: 2

Температурний велосипедний тест Час зупинки: 12 год

Зміна коефіцієнта ослаблення повинна бути менше 0,1 дБ/км при 1550 нм.
