Неметалічний освітлювальний волоконно-волоконно-трубний волоконно-тюб

Волокна, одномодовий або багатомод, розташовані в режимі пухкої трубки високого модуля PETG. Трубки наповнюються водостійкою начинкою. Над трубкою наносяться матеріал, що блокує воду, щоб утримати кабель водонепроникним. І обгортання брусків з армованою волокном (FRP). Неметалічний освітлювальний волоконно-волоконно-волоконно-волоконний кабель для Uni-трубки завершується поліетиленом (ПЕ).

Надіслати запит

Опис продукту

Характеристики

Точність контролю надлишку довжини волокна забезпечує високу механічну та температурну продуктивність до кабелю

Вільна трубка з високою міцністю, яка стійка до гідролізу

Спеціальна сполука для наповнення трубки забезпечує критичний захист волокна

Дуже бічний опір тиску та гнучкість

Шар обгортання FRP забезпечив міцність на розрив кабелю, має хороший захист до пухкої ванни

Зовнішня оболонка поліетилену має високу ультрафіолетовану здатність

Повністю діелектричний кабель, під час встановлення та операції заземлення не потрібно, усуває будь -який електронний вплив або кабель

Стандарти

Кабель GYQFXTY відповідає стандартним YD/T 769-2010, а також IEC 60794-1.

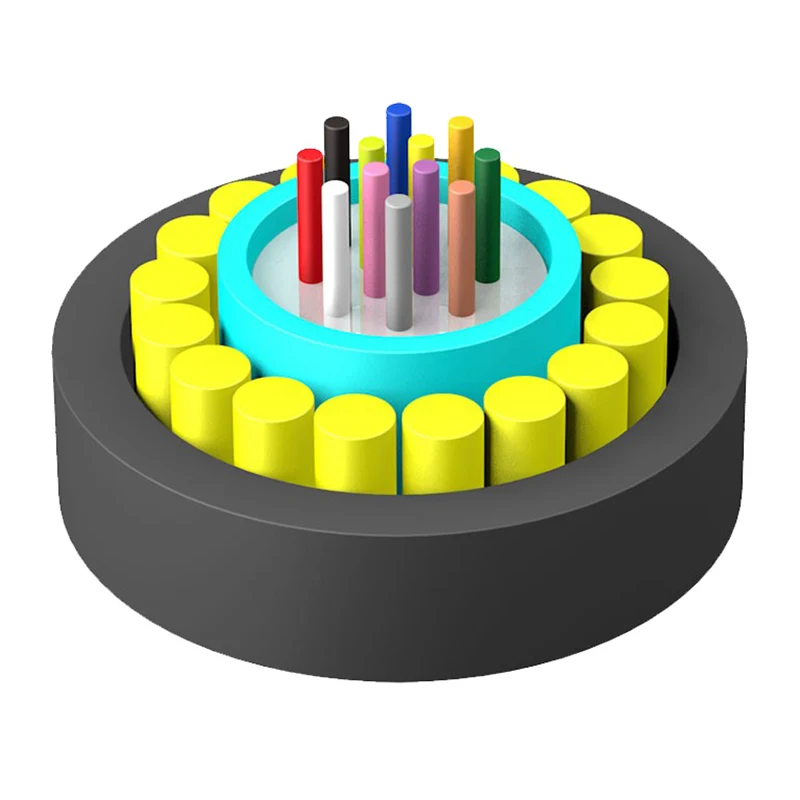

Структурний малюнок

2. Трубка

3.FRP

4. Матеріал наповнення Tube

5. Матеріал наповнення

6. Зовнішня оболонка

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Технічні параметри

Тип кабелю (Збільшено на 2 волокна)	Кількість волокон	Вага кабелю (ref) (кг/км)	Сила на розрив Довгий/короткий термін (n)	Опір розчавлення Довгий/короткий термін (н/100мм)	Радіус згинання Статичний/динамічний (мм)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Температура для зберігання/робочої роботи: -40 ℃ -+70 ℃

Оптичні характеристики

Тип волокна	Ослаблення (+20 ℃)				Пропускна здатність		Чисельна діафрагма	Довжина хвилі відсікання кабелю λcc
Тип волокна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Чисельна діафрагма	Довжина хвилі відсікання кабелю λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дб/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015 вже	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015 вже	---

Примітка:

а. Суфікс XN позначає тип волокна

б. Кольорові композиції волокна та трубки вказані в таблиці ідентифікації кольорів

c. Неметалічний освітлювальний волоконно-волоконно-волоконно-волоконно-трубник не повинен зберігатись у зовнішніх умовах більше 6 місяців, щоб зберегти кабельну котушку хорошим станом

Застосування: протока/повітряна
