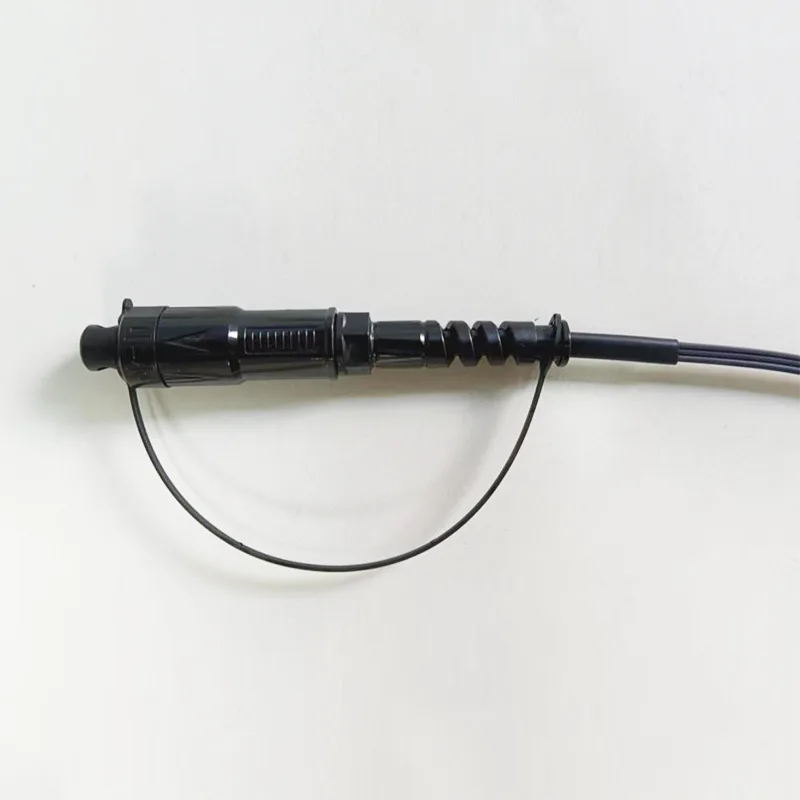

5хмм мм водонепроникний кабель H -оптичний SC/APC Роз'єм оптичного волокна косичка

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

Технічні специфікації:

Конструкції	Одиниця	Описи
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернути втрату	дБ	≥ 60
Тип з'єднання		SC/APC
Накопичувач		Керамічний
Цикли з'єднання		500
Колір кабельної куртки		Чорний
Зовнішній діаметр кабелю	мм	（5,2х2,0）± 0,2 мм （3.0x2.0）± 0,2 мм (без месенджера)
Режим волокна		Одиночний режим: G657A2
Матеріал кабельної куртки		LSZH
Вага кабелю	Кг/км	20 ± 3
Вміст друку		Настроюється
Довжина	m	100 або настроюється (Толерантність: ± 0,5 м)
Тип з'єднувача		Вхід: Accord H Optic SC/APC
Тип з'єднувача		Вихід: без роз'єму
Тяга (осьова між Кабель та роз'єм)	N	100
Водонепроникний		IP68
Робоча температура	℃	-20 ° C ~ +65 ℃
Температура зберігання	℃	-20 ° C ~ +65 ℃

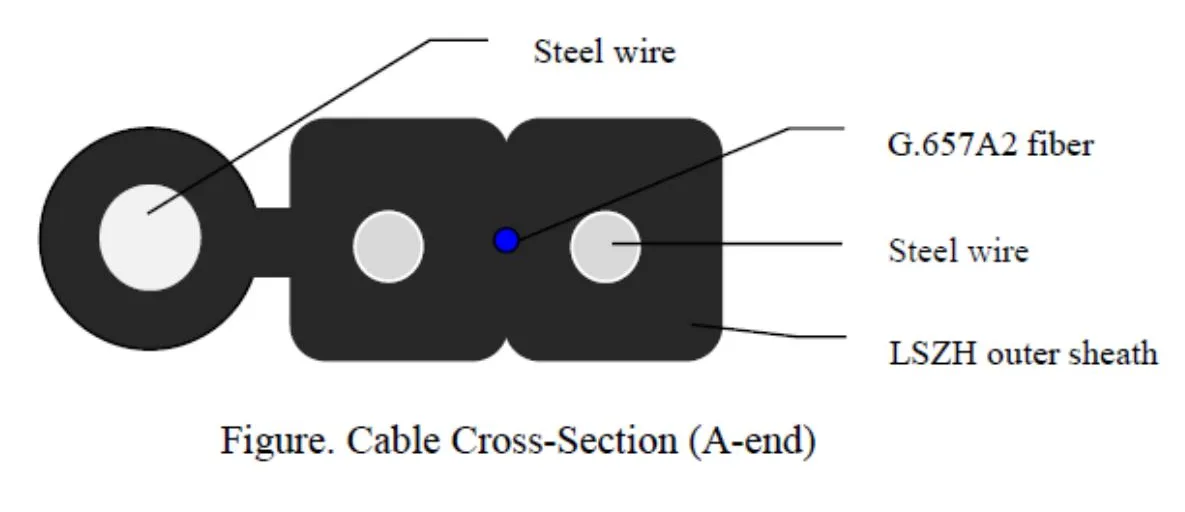

Кабельна структура:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Оптичне волокно	Тип	G-657 A2.
	Ні.	1
	Забарвлення	Блакитний
Зовнішня оболонка	Вимір	（5,2х2,0）± 0,2 мм （3.0x2.0）± 0,2 мм (без месенджера)
	Матеріал	LSZH
	Забарвлення	Чорний
Сталева міцність	Матеріал	Сталевий дріт
Сталева міцність	Діаметр	0,45 мм
Сталевий член самостійності	Матеріал	Сталевий дріт
Сталевий член самостійності	Діаметр	1,2 мм
Вага		20 ± 3 кг/км
Плитка (n)		Довгий термін: 300n Короткий термін: 600 п
Розчавити		1000n/10см
Хв. Радіус згинання		15xd (статичний); 30xd (динаміка)
Діапазон температури		-20 ° C до +65 ° C

Волокна характеристика:

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A2 і повинні бути наступними.

Параметр		Специфікація
Коефіцієнт ослаблення	@ 1310 нм @ 1383 нм @ 1550 нм @ 1625 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км ≤ 0,24 дБ/км
Ослаблення (після кабелю)	@1310 нм	≤0,40 дб/км
	@1550 нм	≤0,30 дБ/км
Рівномірність ослаблення при 1310 нм		≤0,05 дб
Рівномірність ослаблення при 1550 нм		≤0,05 дб
Довжина хвилі відсікання кабелю (λcc)		≤ 1260 нм
Довжина хвилі з нульовою		1300 ~ 1324 нм
Нульовий нахил		≤ 0,092 ps/(nm^2.km)
Абсолютне значення дисперсії при 1288 нм ~ 1339 нм		≤3,5ps/(нм · км)
Абсолютне значення дисперсії при 1271 нм ~ 1360 нм		≤5,3ps/(нм · км)
Дисперсія при 1550 нм		≤18ps/(нм · км)
Дисперсія в 1625 нм		≤23ps/(нм · км)
Діаметр поля режиму (MFD) при 1310 нм		8,60 ± 0,4мм
Діаметр поля режиму (MFD) при 1550 нм		9,4-10,4мм
Волокно розсіювання режиму поляризації (PMD)		≤0.125PS/км^1/2
Кабель дисперсії поляризації (PMD)		≤0,200ps/км^1/2
Коефіцієнт PMD	M	20 кабелів
	Q	0,01%
	PMDQ	≤0,20ps/км^1/2
Геометричні характеристики
Діаметр облицювання		125 ± 0,8 мм
Обшивка безкруглості		≤1,0%
Ядро/обшивка помилка концентрації		≤0,8 мм
Діаметр волокна з покриттям (некольованим)		245 ± 10 мкм
Діаметр волокна з покриттям (кольоровим)		250 ± 10 мкм
Помилка концентрації обшивки/покриття		≤12,0 мм
Тест на напругу		100 кПП або 0,69GPA
Видалення покриття (n)		1,0 ～ 9.0
Механічні характеристики
Втрата Макробенда при 1550 нм	R = 15 мм, 10 поворотів	≤0,03 дб
	R = 10 мм, 1 дюйм	≤0.10db
	R = 7,5 мм, 1 повернення	≤0,5 дб
Втрата Макробенда при 1625 нм	R = 15 мм, 10 поворотів	≤0.10db
	R = 10 мм, 1 дюйм	≤0,20 дб
	R = 7,5 мм, 1 повернення	≤1,0 дб

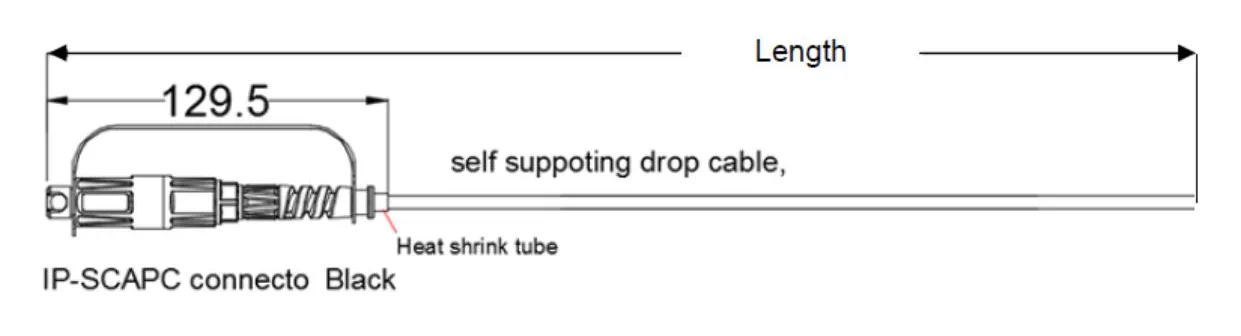

Розмірний малюнок:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

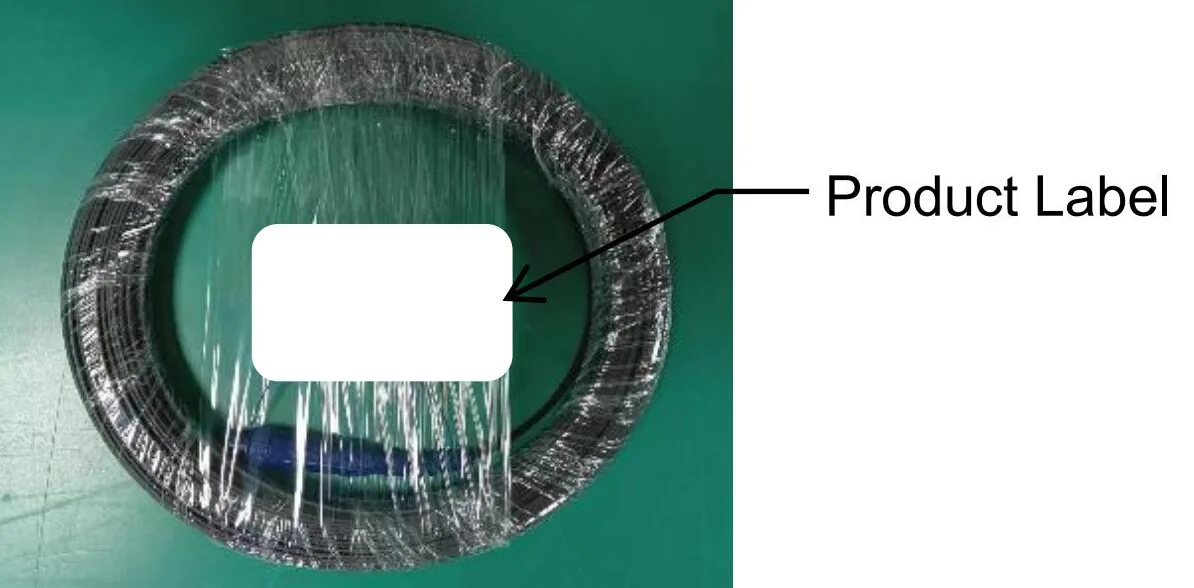

Пакет:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

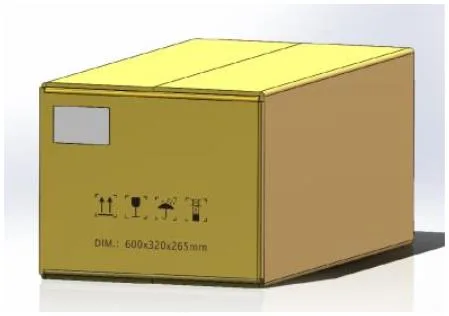

Вимоги до упаковки:

Розмір коробки: 600*320*265 мм ， прозора ущільнювальна стрічка "I" ущільнювальна коробка.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

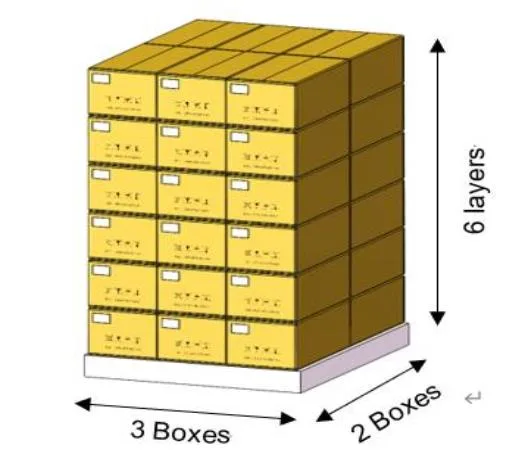

Схематична схема дерев’яної пластини:

Розмір дерев'яної пластини: 1200 *1000 мм.

Вимоги до укладання: один шар з шести коробків, укладання шести шарів.

Топ 4 захист від прямого кута, а потім щільно використовуйте ремінь упаковки шрифту "#".

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
