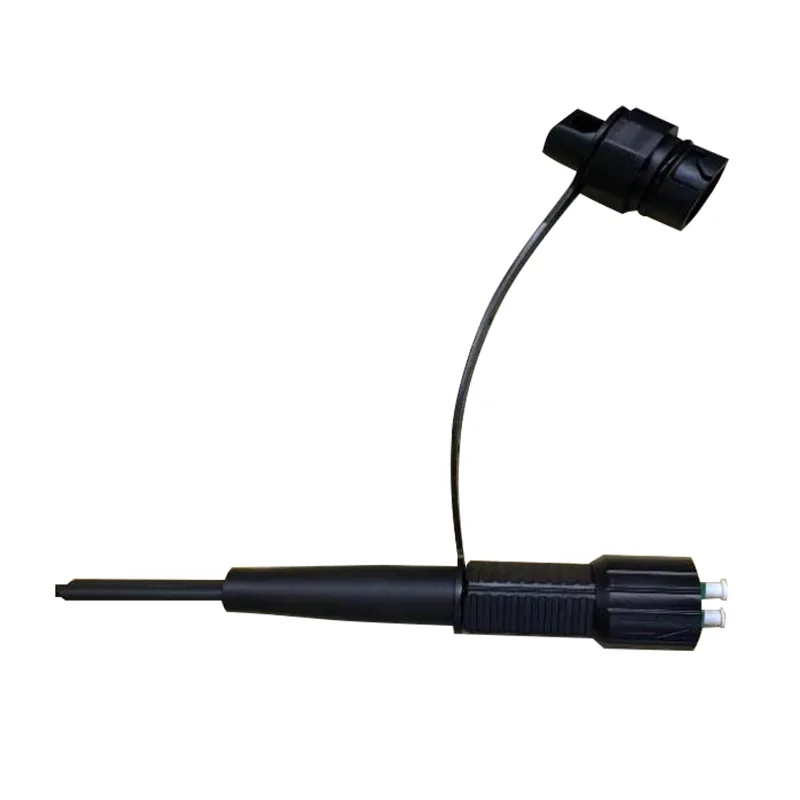

Дюплекс LC/UPC Водонепроникний круглий кабель оптичні шнури з волоконно -волокнистими шнурами (Accord Mini DLC роз'єм)

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

Технічні специфікації:

Конструкції	Одиниця	Описи
Кількість волокон		Дуплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернути втрату	дБ	≥50 (UPC)
Колір кабельної куртки		Чорний
Зовнішній діаметр кабелю	мм	7,0 ± 0,2
Режим волокна		Одиночний режим: G657 A2
Матеріал кабельної куртки		LSZH
Вага кабелю	Кг/км	38 （приблизно）
Вміст друку		Настроюється
Довжина	m	50 、 75 、 100 、 150 、 200、250 、 300 або настроюється (толерантність: ± 0,5 м)
Тип з'єднувача		Введення:	Accord Mini DLC/UPC роз'єм
		Вихід:	Узгодження дуплексного роз'єму LC/UPC
Водонепроникний		IP68
Робоча температура	℃	-40 ° C ~ +70 ℃
Температура зберігання	℃	-40 ° C ~ +70 ℃

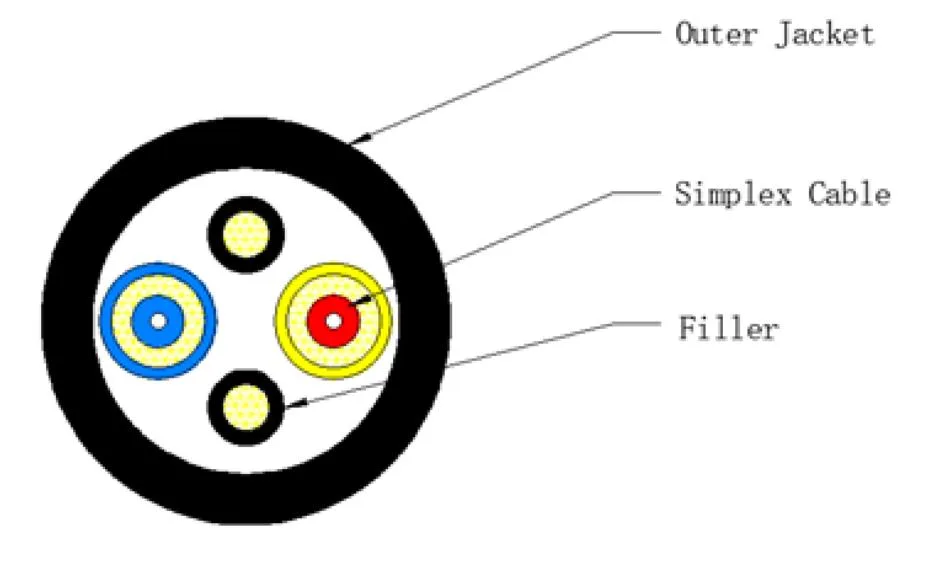

Кабельна структура:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Специфікація кабелю:

Предмет	Вміст	Цінність
Щільне буферне волокно	Число	2
	Тип	G.657A2
	Діаметр (мм)	0,90 ± 0,05
	Матеріал	LSZH
	Забарвлення	Білий
Симплексний кабель	Матеріал	LSZH
	Діаметр (мм)	2,0 ± 0,1
	Забарвлення	Синій та жовтий
Прут	Матеріал	LSZH
	Діаметр (мм)	1,3 ± 0,1
	Забарвлення	Чорний
Зовнішня куртка	Матеріал	LSZH
	Діаметр (мм)	7,0 ± 0,2
	Забарвлення	Чорний
	Товщина (мм)	1,0 ± 0,1
Вага кабелю (кг/км) прибл.		38 ± 3
Тест на розтягнення (n)		Довгостроковий: 400 п Короткий термін: 800 п
Тест на вирівнювання (н/10 см)		Довгий термін: 1000 Н/10см Короткий термін: 2200 Н/10см
Хв. Радіус згинання		10xod (статичний); 20xod (динаміка)
Температура установки		-40 ° C до +70 ° C
Температура зберігання		-40 ° C до +70 ° C

Продуктивність кабелю оптичного волокна

Продуктивність кабелю оптичного волокна (ITU-T Rec. G.657A2)

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 ps/(nm2.km)
PMD @ 1550 нм	≤0,1 PS/KM1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8.5-9.3um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 10 повороту 1 оправок 15 мм 1 поворот 1 оправок 10 мм 1 поворот 1 оправок 7,5 мм	1550 нм ≤ δ 0,03 дБ/км 1550 нм ≤ δ 0,1 дБ/км 1550 нм ≤ δ 0,5 дБ/км

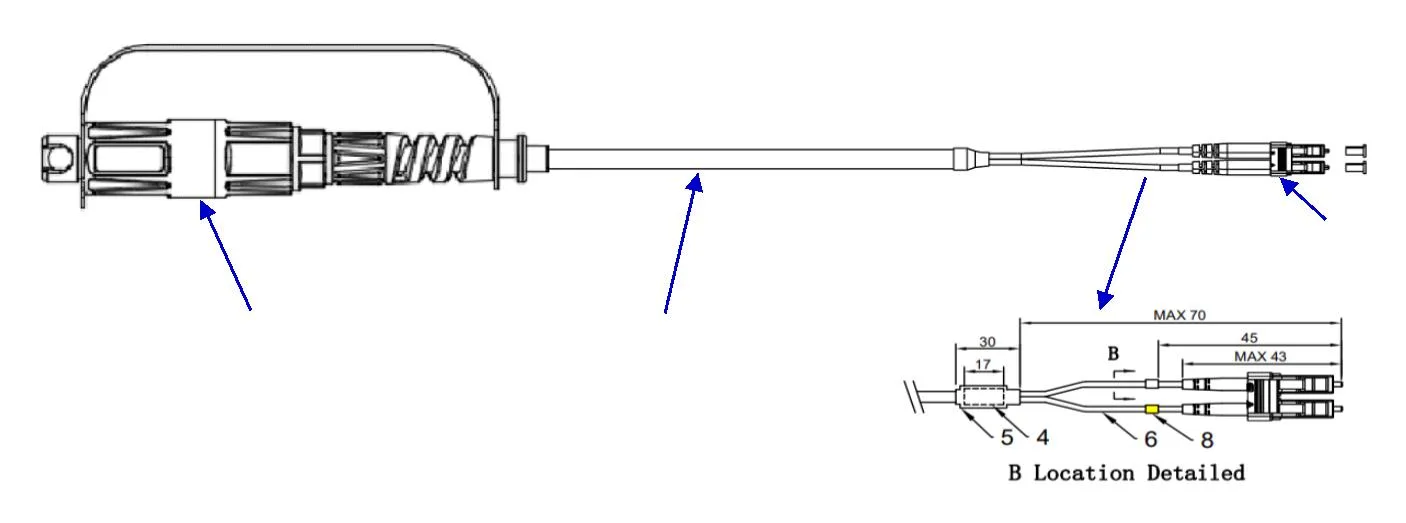

Розмірний малюнок:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ні	Опис	QTY
1	SM G.657A2 2 ядро з 2,0 мм волокно. OD7,0 мм, чорний LSZH	1
2	Міні -роз'єм DLC Чорний	1
3	LC3.0 дуплекс для одномодового волокна, бежевого, трубки для роз'єму ІС, білого	2
4	Гумова теплота, що скорочується, чорна, OD 8,5 мм L = 17 мм	1
5	Гумова термозміня, що скорочується, чорна, OD 8,5 м L-30 мм	2
6	Гнучкий захисний зі сталевою трубкою, OD 2,8 мм L = 52 мм	2
8	Трубка, що зменшується, біла /жовта OD3,0 мм L = 5 мм	2
