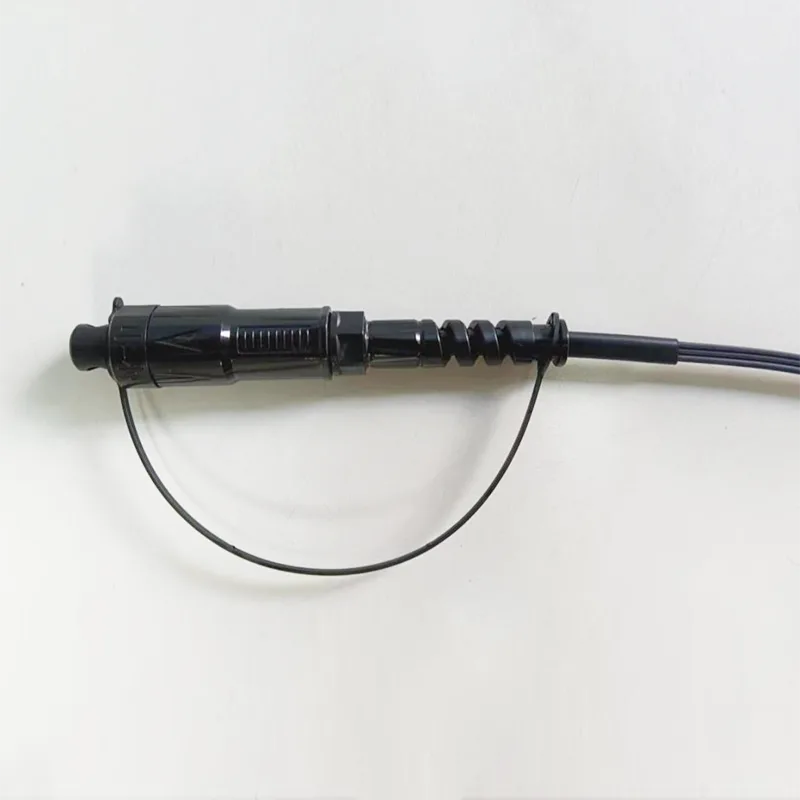

5x2mm водонепроникний кабель краплі міні -роз'ємні шнури з роз'ємом SC/APC

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

Технічні специфікації:

Конструкції	Одиниця	Описи
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернути втрату	дБ	≥ 60
Тип з'єднання		SC/APC
Накопичувач		Керамічний
Цикли з'єднання		500
Колір кабельної куртки		Сірий
Зовнішній діаметр кабелю	мм	5,0 (± 0,2) x2,0 (± 0,1)
Режим волокна		Одиночний режим: G657A2
Матеріал кабельної куртки		LSZH
Вага кабелю	Кг/км	20 （приблизно）
Вміст друку		Настроюється
Довжина	m	30、50、100、150、200、250、300、400、500 або настроюва (Толерантність: ± 0,5 м)
Тип з'єднувача		Вхід: Accord H Optic SC/APC
Тип з'єднувача		Вихід: без роз'єму
Тяга (осьова між кабелем та роз'ємом)	N	100
Водонепроникний		IP68
Робоча температура	℃	-20 ° C ~ +65 ℃
Температура зберігання	℃	-20 ° C ~ +65 ℃

Кабельна структура:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Оптичне волокно	Тип	G657 A2
	Ні.	1
	Забарвлення	Блакитний
Сталева міцність	Матеріал	Сталевий дріт
Сталева міцність	Діаметр	0,4 мм
Сталевий член самостійності	Матеріал	Сталевий дріт
Сталевий член самостійності	Діаметр	1,0 мм
Зовнішня оболонка	Вимір	2,0 (± 0,1) X5.0 (± 0,2)
	Матеріал	LSZH
	Забарвлення	Сірий
Вага кабелю	Кг/км	20
Напруга	N	300 (довгостроковий)
Напруга	N	600 (короткий термін)
Розчавити	N/10см	200 (довгостроковий)
Розчавити	N/10см	1000 (короткий термін)
Хв. Радіус згинання	мм	10xh (статичний)
Хв. Радіус згинання	мм	20XH (динаміка)
Діапазон робочої температури:		-20 ℃ до +60 ℃
Діапазон зберігання / транспорту:		-20 ℃ до +60 ℃

Оптичне волокно:

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A2 і повинні бути наступними.

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1490 нм @ 1550 нм @ 1625 нм Після утворення кабелю @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 ps/(nm2.km)
PMD @ 1550 нм	≤0,1 PS/KM1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8.5-9.3um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 1 поворот 1 оправок 7,5 мм 10 обертів 1 оправка 15 мм	1550 нм ≤ δ 0,10 дБ/км 1550 нм ≤ δ 0,03 дБ/км

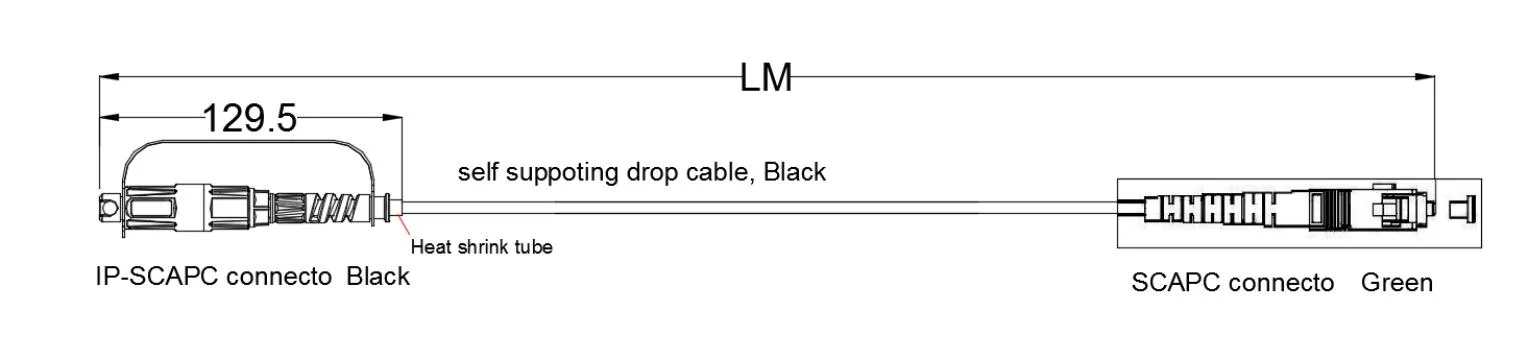

Розмірний малюнок:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Пакет:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Вимоги до упаковки:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
