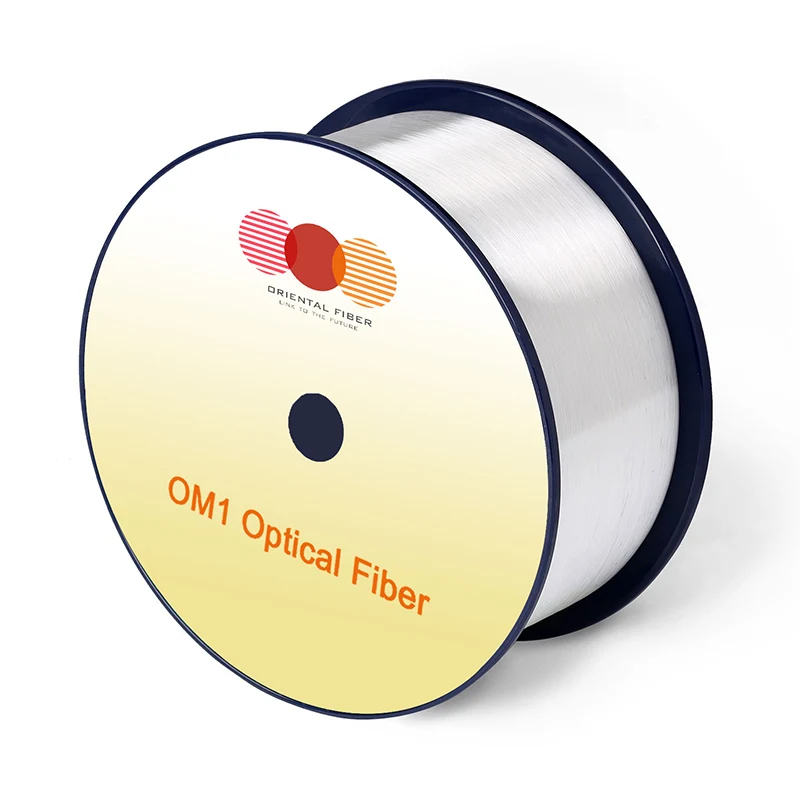

Багатомодне оптичне волокно OM1

Характеристики

Умови

Вказані значення

Одиниці

Характеристики геометрії

Основна діаметр

-

62,5 ± 2,5

[мкм]

Ядра без кругообігу

-

≤5,0

[%]

Діаметр облицювання

-

125,0 ± 1,0

[мкм]

Обшивка безкруглості

-

≤1,0

[%]

Діаметр покриття

-

245 ± 7

[мкм]

Покриття/обшивка

-

≤10,0

[мкм]

Покриття безкруглості

-

≤6,0

[%]

Ядро/обшивка помилка концентрації

-

≤1,5

[мкм]

Довжина доставки

-

до 17.6

[км/котушка]

Оптичні характеристики

Ослаблення

850 нм

≤2,7

[db/km]

1300 нм

≤0,6

[db/km]

Над -підлаштованою модальною пропускною здатністю

850 нм

≥200

[МГц · км]

1300 нм

≥500

[МГц · км]

Чисельна діафрагма

-

0,275 ± 0,015

-

Груповий показник заломлення

850 нм

1.496

-

1300 нм

1.491

-

Довжина хвилі нульової дисперсії ， λ0

-

1320 ~ 1365

[нм]

Нульовий нахил дисперсії ， S0

1320nm≤ λ0 ≤1348nm

≤0,11

[PS/(NM2 · км)]

1348 нм λ0 ≤1365 нм

≤0,001 （1458-L0）

[PS/(NM2 · км)]

Макробенда втрата

-

-

-

100 поворотів @ 37,5 мм радіус

850 нм

≤0,50

[db]

1300 нм

≤0,50

[db]

Характеристики зворотного розсіювання

1300 нм

Крок （Середнє значення двонаправленого вимірювання）

-

≤0,10

[db]

Нерівності над довжиною волокна та точковим розривом

-

≤0,10

[db]

Рівномірність ослаблення

-

≤0,10

[db/km]

Екологічні характеристики

850 нм та 1300 нм

Температурне велосипед

-60 ℃ до 85 ℃

≤0,10

[db/km]

Цицикл температури

-10 ℃ до 85 ℃ ， ， 4% до 98% RH

≤0,10

[db/km]

Занурення води

23 ℃, 30 днів

≤0,10

[db/km]

Сухе тепло

85 ℃ ， 30 днів

≤0,10

[db/km]

Волога спека

85 ℃, 85% RH ， 30 днів

≤0,10

[db/km]

Механічна специфікація

Тест на доказ

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Покриття смугої сили

Типова середня сила

1.5

[N]

пікова сила

≥1,3 ， ≤8,9

[N]

Параметр сприйнятливості до динамічного стресу （nd, типовий）

-

20

-
