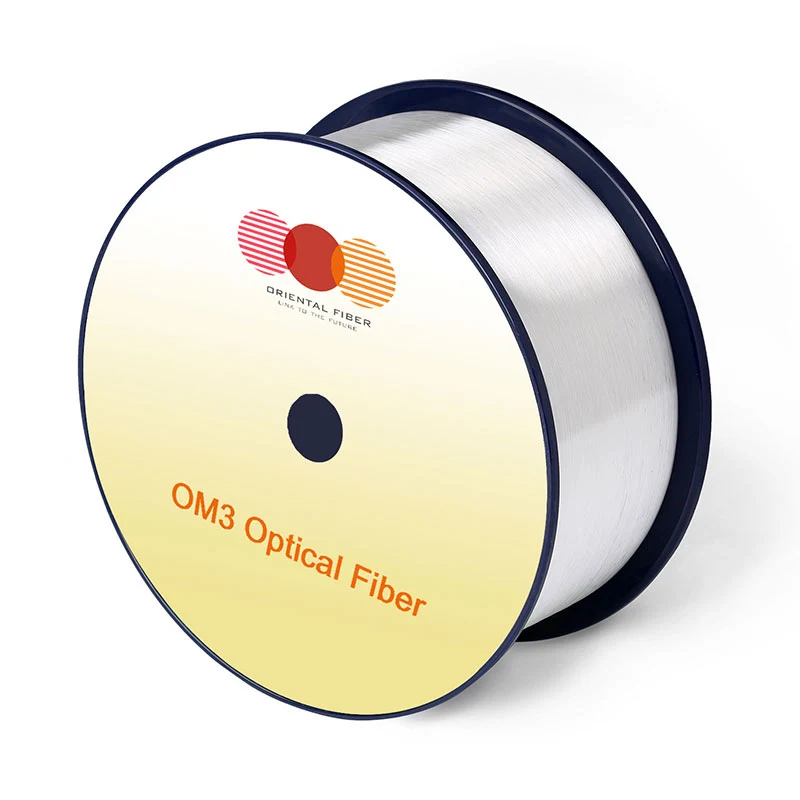

Багатомодне оптичне волокно OM2+/OM3

Характеристики

Умови

Визначений значення

Одиниці

Геометрія Характеристики

Ядро Діаметр

-

50 ± 2,5

[мкм]

Ядро Нерозумність

-

≤5,0

[%]

Обшивка Діаметр

-

125,0 ± 1,0

[мкм]

Обшивка Нерозумність

-

≤0,6

[%]

Покриття Діаметр

-

245 ± 7

[мкм]

Покриття/облицювання Помилка концентрації

-

≤10,0

[мкм]

Покриття Нерозумність

-

≤6,0

[%]

Ядро/обшивка Помилка концентрації

-

≤1,0

[мкм]

Доставка Довжина

-

вгору до 8,8

[км/котушка]

Оптичний Характеристики

Ослаблення

850 нм

≤2,4

[db/km]

1300 нм

≤0,6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 нечутливий

Над поле Модальна пропускна здатність

850 нм

≥700/≥1500/≥3500

[МГц · км]

1300 нм

≥500/≥500/≥500

[МГц · км]

Ефективний Модальна пропускна здатність

850 нм

≥950/≥2000/≥4700

[МГц · км]

Застосування підтримка відстані на

-

-

-

40GBASE-SR4 / 100GBASE-SR101

850 нм

-/140/170

[м]

10GBase-SR

850 нм

150/300/550

[м]

1000BASE-SR

850 нм

750/1000/1100

[м]

DMD Специфікація

Сумісний з більш суворими, ніж вимоги IEC60793-2-10

-

Чисельний Діафрагма

-

0,200 ± 0,015

-

Група Індекс заломлення

850 нм

1.482

-

1300 нм

1.477

-

Довжина хвилі нульових дисперсій (λ0)

-

1295-1340

[нм]

Нульовий нахил дисперсії (S0)

1295nm≤λ0≤1310nm

≤0,105

[PS/(NM2 · км)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · км)]

Макроробний Втрата2

-

-

-

2 Обертається @ 15 мм радіус

850 нм

≤0,1

[db]

1300 нм

≤0,3

[db]

2 Обертається @ радіус 7,5 мм

850 нм

≤0,2

[db]

1300 нм

≤0,5

[db]

Зворотний розсіювання Характеристики

1300 нм

Крок （Середнє значення двонаправленого вимірювання）

-

≤0,10

[db]

Нерівномірність Над довжиною волокна та точковим розрив

-

≤0,10

[db]

Ослаблення Рівномірність

-

≤0,08

[db/km]

Екологічний Характеристики

850 нм & 1300 нм

Температура Велосипед

-60 ℃ до 85 ℃

≤0,10

[db/km]

Температура Велосипед

-10 ℃ до 85 ℃ ， ， 4% до 98% RH

≤0,10

[db/km]

Вода Занурення

23 ℃, 30 днів

≤0,10

[db/km]

Сухий Спека

85 ℃ ， 30 днів

≤0,10

[db/km]

Вологий Спека

85 ℃, 85% RH ， 30 днів

≤0,10

[db/km]

Механічний Специфікація

Обстеження Випробувати

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Покриття Шпилька

типовий середня сила

1.5

[N]

вершина примушувати

≥1,3, ≤8,9

[N]

Параметр сприйнятливості до динамічного стресу （nd, типовий）

-

20

-
