Як встановити волоконно -оптику безпілотного транспортного засобу?

Запобіжні заходи встановлення

1. Встановлення волоконно -оптичного диска, насадка з волоконно -оптичного диска повинна бути якомога далі від гвинта, але приділяти додаткову увагу на гравітацію літака. Центру ваги літака слід приділяти додаткову увагу.

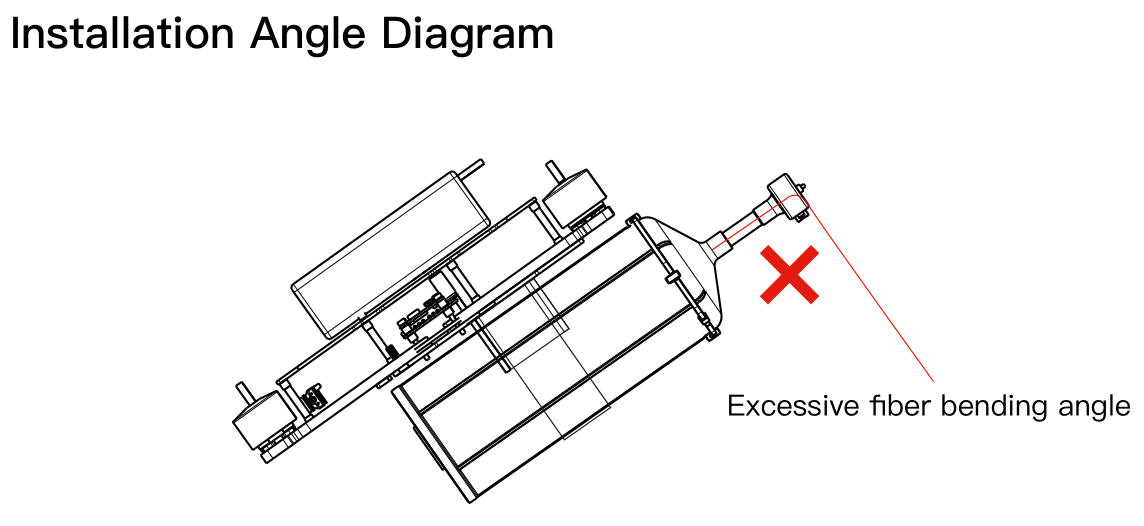

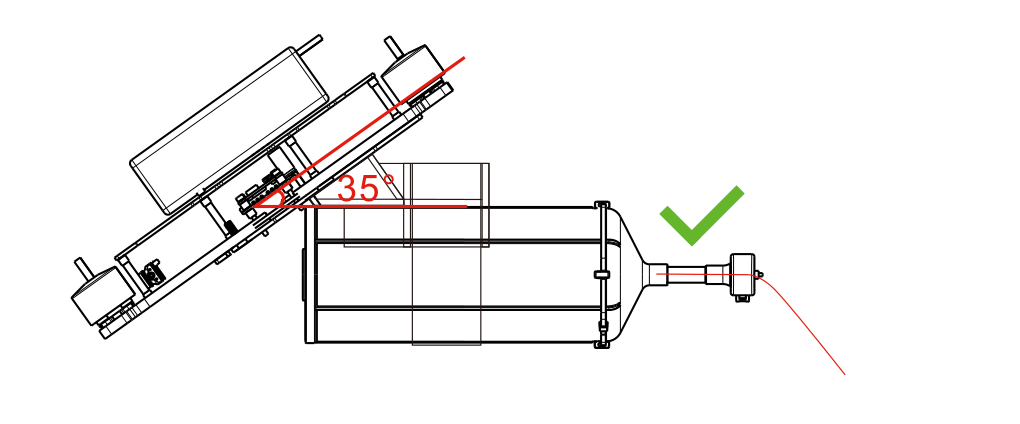

1. Встановлення волоконно -оптичного диска повинна базуватися на куті нахилу літака, кріпильна кронштейна повинна бути зарезервована для певного кута (як показано на малюнку). Установка Кут кріплення повинна бути близькою до кута нахилу, так що кут виходу волоконно -оптичного диска був горизонтальним.

1. Волоконно -оптична обмотка використовує спеціальний клей, перші 200 метрів відстані - це область застосування клею, у цій області швидкість польоту літака повинна контролюватися з постійною швидкістю 0,5 миль / год. Швидкість польоту літака повинна контролюватися протягом 30 км/год або 8 м/с, щоб уникнути високошвидкісного польоту в області клею.

Підготовка перед використанням оптичного диска

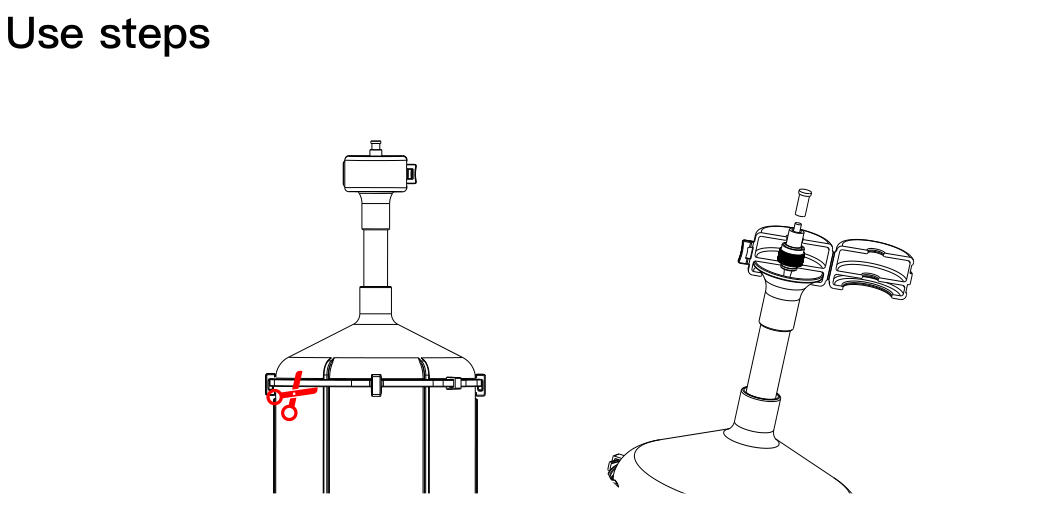

1. Обов’язково видаліть транспортний захист і 4 знімки захисту перед використанням диска оптичного волокна.
2. (Примітка: не виносіть пряжку безпосередньо з волокна, буде зламано.)
3. Оптичний волоконно -волоконно -волоконний порт FC -волоконний порт захисної оболонки перед використанням потребує вилучення, витягніть оптичне волокно в кінець ґрунту модуля.

Земляне бездротове з'єднання

1. Підключіть кабель Sh1.0 з клеми Sky до контролера польоту, як показано на схемі "Режим 1 -клеми заземлення (бездротовий зв'язок)".
2. Підключіть лінію ґрунту SH1.0 до приймача та передавача MAP.
3. Зафіксуйте кінець неба і волоконно -оптичний диск, зверніть увагу на волоконно -оптичну насадку, наскільки це можливо, далеко від гвинта БПЛА, щоб уникнути аварії на заплутування.

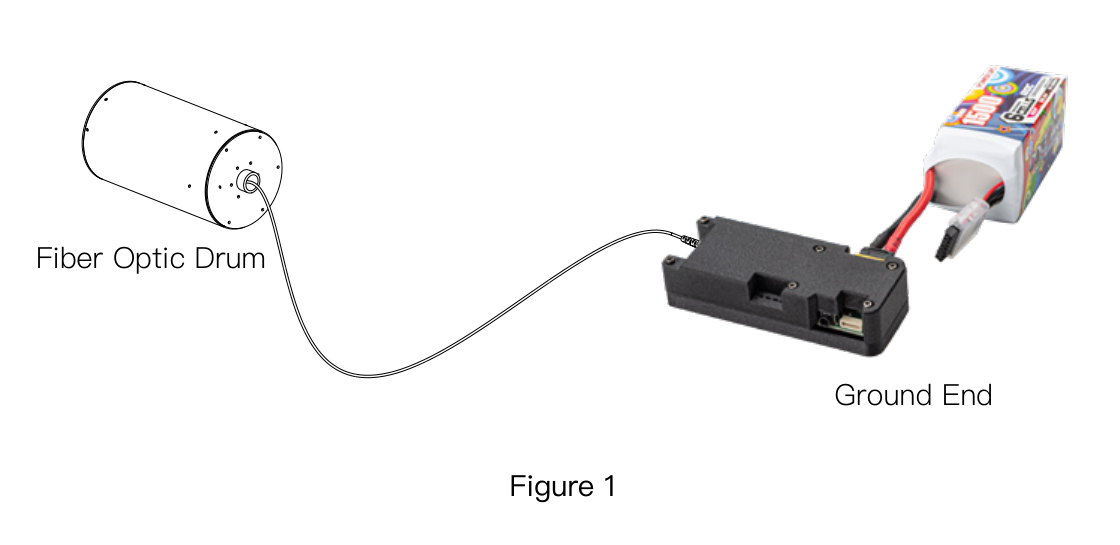

4. Підключіть волоконно -оптичний джгут, підключіть порти FC на обох кінцях волоконно -оптичного диска до порту FC на кінці неба та порту FC на кінці землі, і зауважте, що кінець насадки підключений до порту FC на кінці землі.

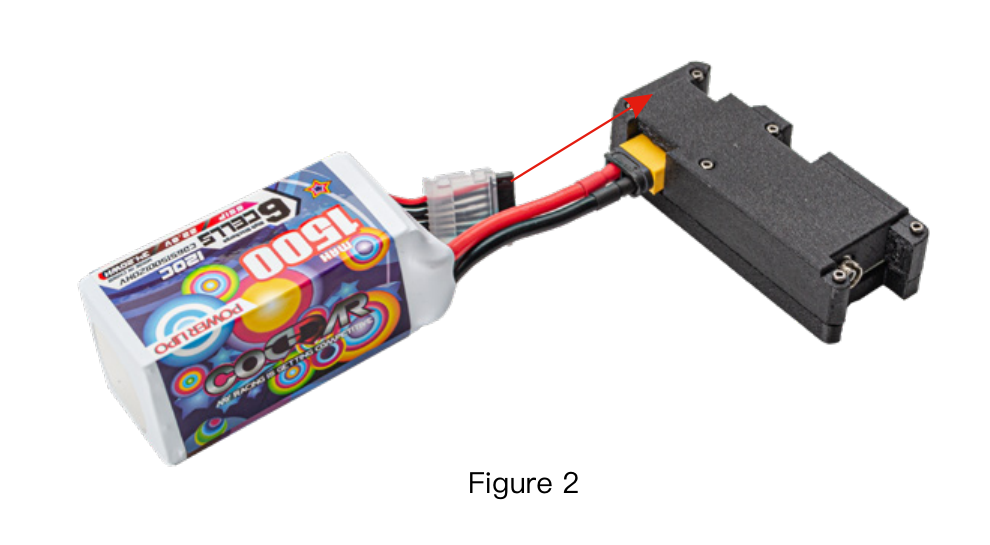

5. Вставте літієвий акумулятор ґрунтового кінця в з'єднувач ґрунтового кінця після його повного зарядки. (Як малюнок 2)

Запобіжні заходи

1. Вхідна напруга 11.1-26V знаходиться в межах безпечного діапазону, будь ласка, не перевищуємо або не падає нижче граничної напруги, не змінюйте позитивні та негативні полюси.
2. Не робіть складання оптичного волокна складання, щоб уникнути розрізання гострими предметами і призводять до поломки волокна.
3. Зверніть увагу на захист волоконно -оптичних з'єднувачів та інтерфейсів FC, уникайте пилу та олії та води, заощаджуйте кришку захисту інтерфейсу.
4. Зберігайте в прохолодній, сухій та легкій зоні.
5. Прецизійна структура волоконно -оптичного диска, обережно візьміть і кладіть, вертикальне зберігання.
