Попередньо з’єднаний волоконно-оптичний кабель розподіл GFS-16QX

1.

1.1 Опис

Попередньо з’єднавши оптичне розподіл як найдосконаліше обладнання для вузла розподілу мережі FTTX, забезпечує швидке та надійне з'єднання, хороший захист та управління для мережі FTTX.

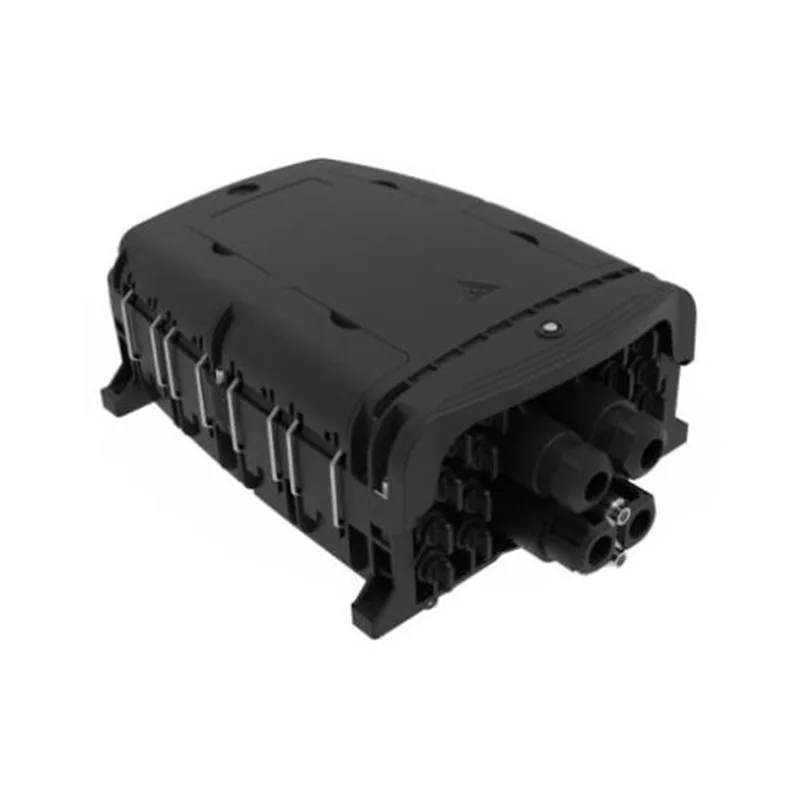

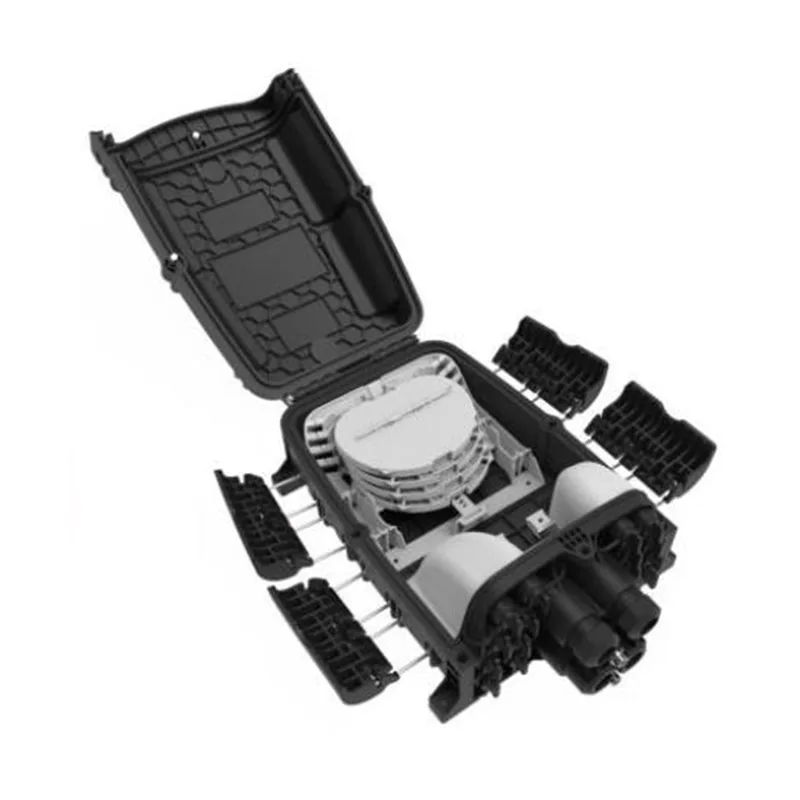

Поява GFS-16QX

1.2 Стандарти дотримуються

Пропоновані виробництво розробляються, виробляються та протестуються відповідно до стандартів наступним чином:

1.3 середовище додатків

2. Характеристика

1. Розширена конструкція структури, легка експлуатація та розумна маршрутизація.

2. Матеріал: PP+GF.

3. Володію, водонепроникна, пилостійка, проти старіння.

4. Рівень захисту до IP68.

5. 1 Овальний оптичний вхід кабелю, 2 гілки оптичні записи кабелю та 16 попередньо з'єднаних адаптерів.

6. 2 Тип підноси для сплайсингу необов’язково.

7. Метод установки: встановлений на полюс, встановлений з повітря, встановлений у стіні.

3. Технічні характеристики

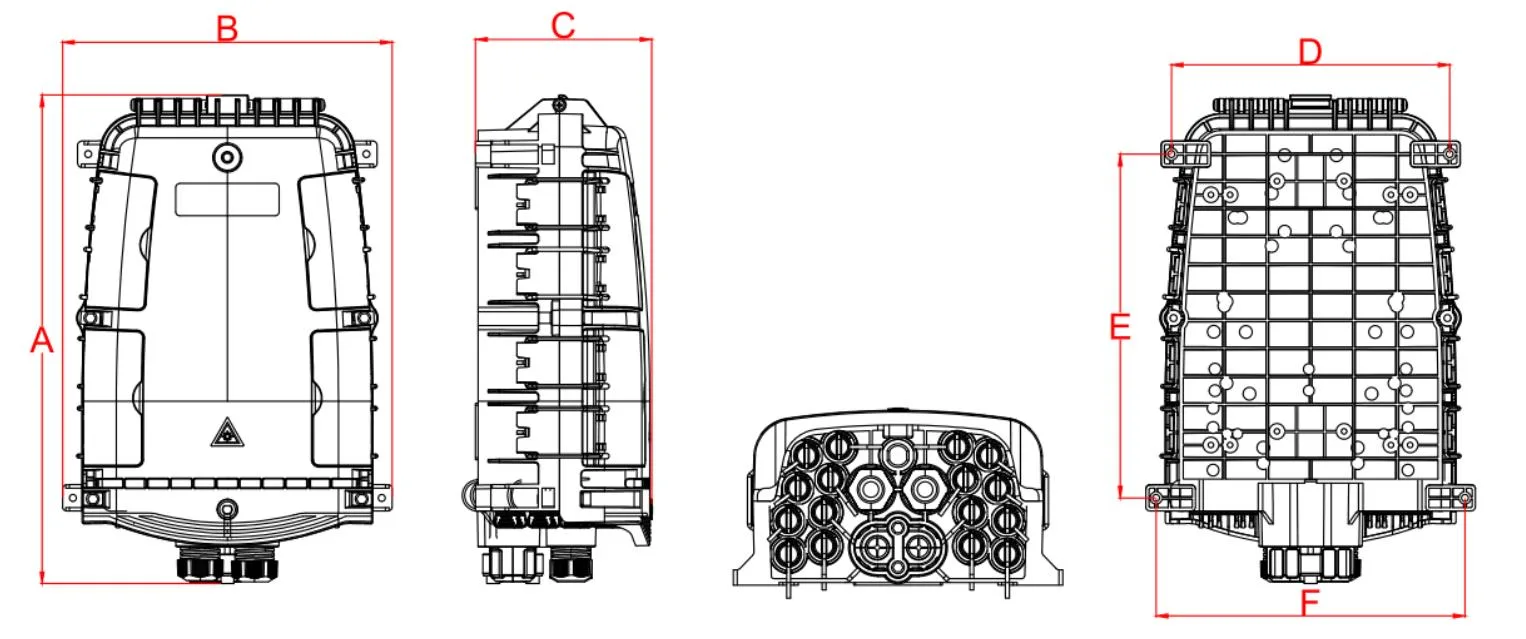

3.1 Механічні характеристики

4. Конфігурація

4.1 Основні оптичні параметри

Оптичні параметри, показані в таблиці вище, є значеннями за замовчуванням і можуть бути налаштовані відповідно до вимог.

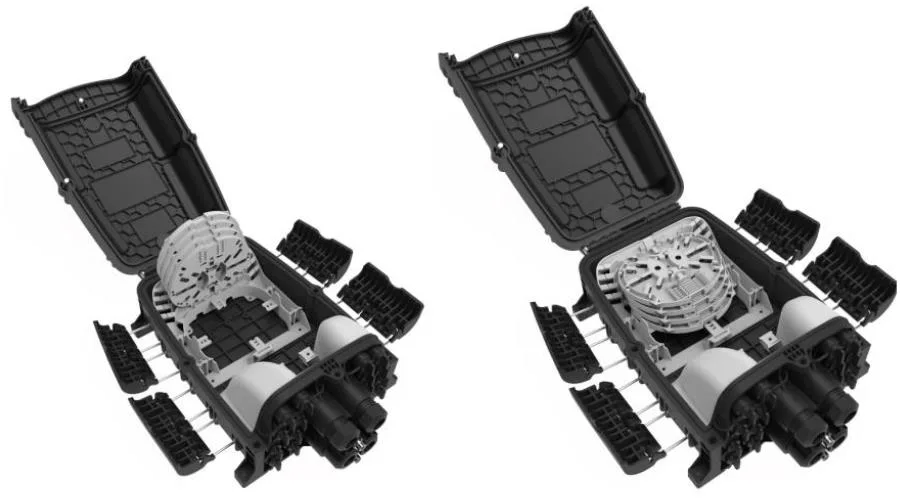

5. Зображення продукту

5.1 Кабель продукту:

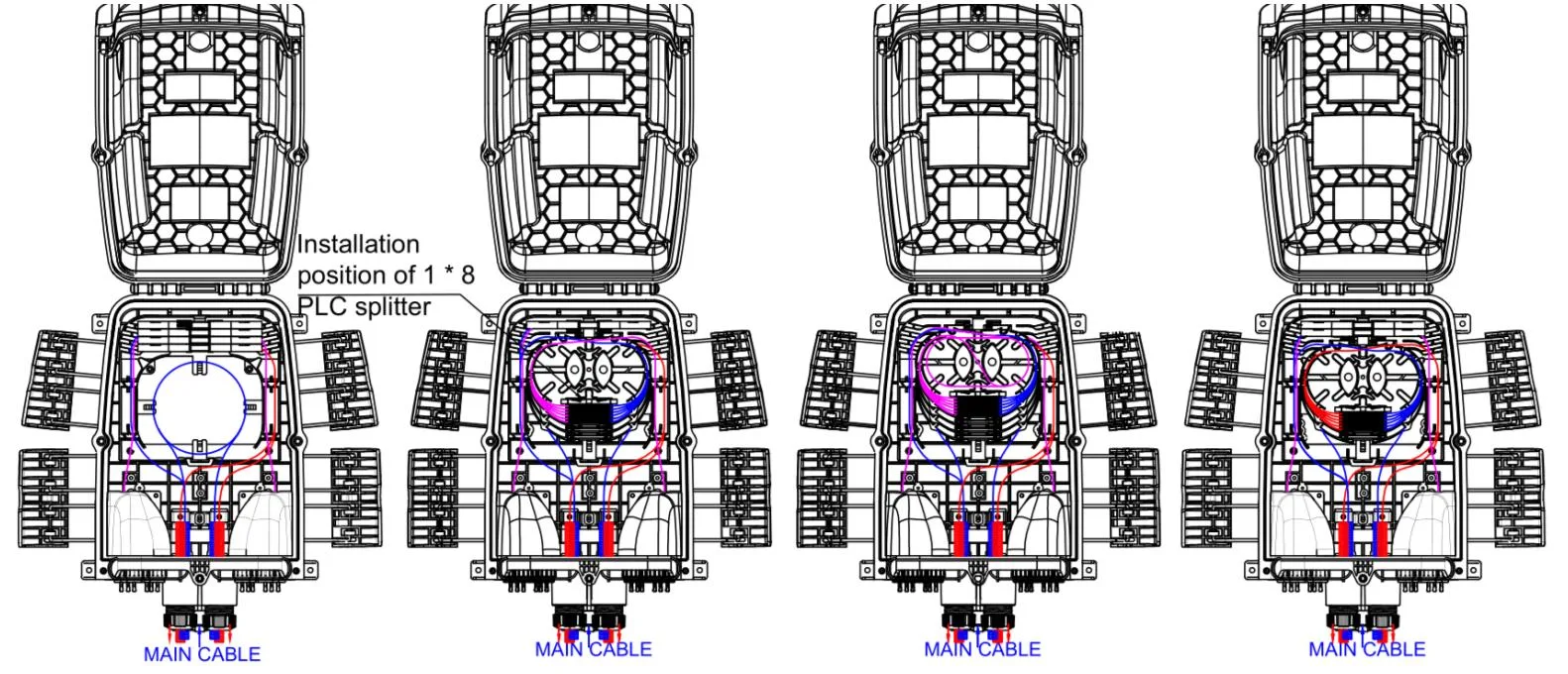

Діаграма маршрутизації GFS-16QX

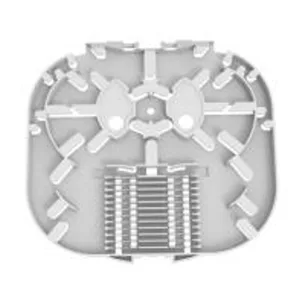

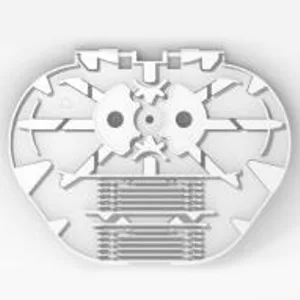

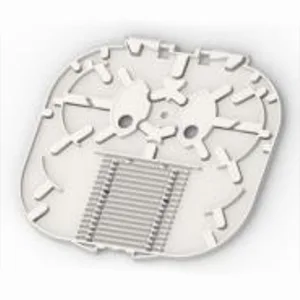

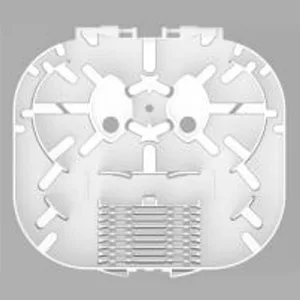

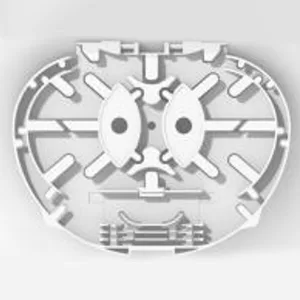

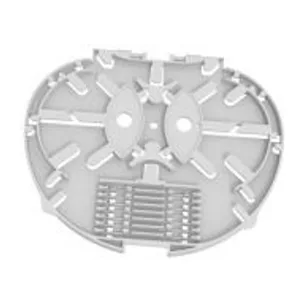

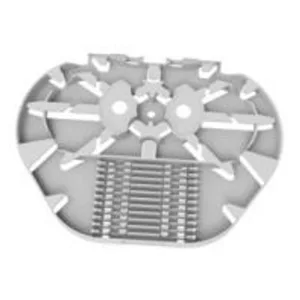

5.2 Лоток для сплайсингу

Предмет	Лоток для сплайсингу a	Лоток для сплайсингу b	Лоток для розщеплення A-1	Лоток для сплайсингу c
Розміри (H*W*D, мм)	134*104*8	134*104*4	134*104*8	136*104*4
Чиста вага (кг)	0.021	0.015	0.021	0.018
Малюнок
Забарвлення	Ral7035	Ral7035	Ral7035	Ral7035
Матеріал	ПК+ABS	ПК+ABS	ПК+ABS	ПК+ABS
Сплайсинг ємність лотка (Ядра)	12 (2 шари теплозахисної захисної рукава)	8 (1 шар термічного скорочення захисного рукава)	6  (2 шари теплозахисної захисної рукава)	12 (1 шар термічного скорочення захисного рукава)
Здатність розщеплювати лоток (ПК)	1  (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4 мм)	/	1  (PLC 1x16, 0,9 мм волокно, 60x12x4mm)	/
Максимум (ПК)	4	8	4	8
За замовчуванням (ПК)	2	/	/	2
Примітка: 1. Наведені вище лотки можна змішати відповідно до вимог. 2. Правила конфігурації: 1a = 2b = 2c = 1d = 1e = 2f 3. Типи волоконних дисків постійно зростають

Предмет	Лоток для сплайсингу d	Лоток для сплайсингу e	Лоток для сплайсингу E-1	Лоток для сплайсингу f
Розміри (H* W*d, мм)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Чиста вага (кг)	0.024	0.033	0.033	0.021
Малюнок
Забарвлення	Ral7035	Ral7035	Ral7035	Ral7035
Матеріал	ПК+ABS	ПК+ABS	ПК+ABS	ПК+ABS
Сплайсинг ємність лотка (Ядра)	24 (2 шари теплозахисної захисної рукава)	24 (2 шари теплозахисної захисної рукава)	18 (2 шари теплозахисної захисної рукава)	16 (1 шар термічного скорочення захисного рукава)
Здатність розщеплювати лоток (ПК)	/	1 (PLC 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4 мм)	1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm)	/
Максимум (ПК)	4	4	4	8
За замовчуванням (ПК)	/	/	/	/
Примітка: 1. Наведені вище лотки можна змішати відповідно до вимог. 4. Правила конфігурації: 1a = 2b = 2c = 1d = 1e = 2f 3. Типи волоконних дисків постійно зростають

5.3 аксесуари

Ні	Назва частини	Довідкова картинка	Одиниця	Кількість	Зауваження
1	Маневна користувачів	/	ПК	1	У
2	Звіт про випробування на розбиття	/	ПК	1	У

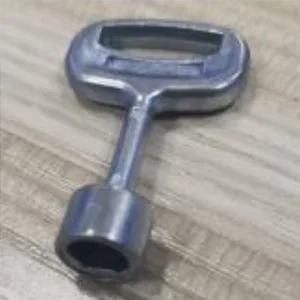

3	Ключ		ПК	1	Тип "D"

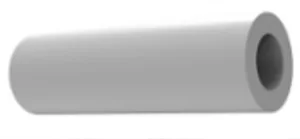

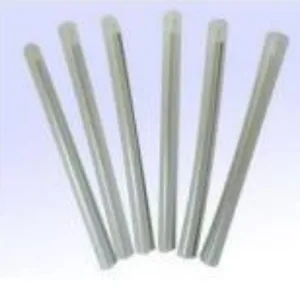

4	Тепловохваний захисний рукав		ПК	16	L = 45 мм, Необов’язково, як запит клієнта

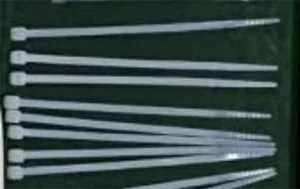

5	Нейлоновий кабель краватка		ПК	10	3х100мм

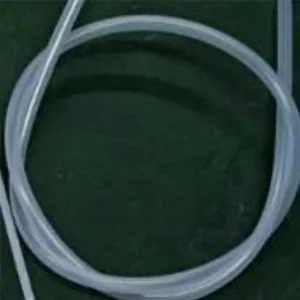

6	Оголене захист волокна		ПК	1	OD5mm x 50см

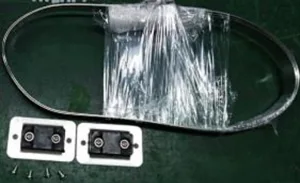

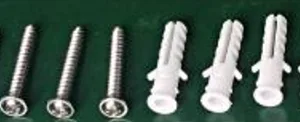

7	Настінний комплект		встановити	1	Необов’язково як запит клієнта. Розширений пластиковий пробку φ7.5x40мм, Phillips самостійні гвинти M5X40мм.

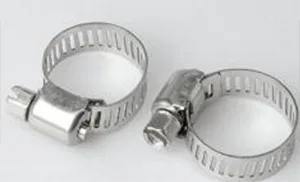

8	Обруч		ПК	2	ᴓ13-19 мм
9	Оптичний вхід кабелю герметизація		ПК	2

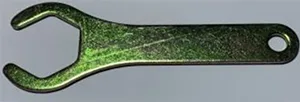

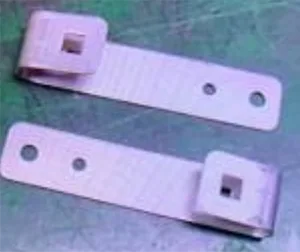

10	Гайковий ключ ущільнювача кабель		ПК	1
11	M6 Allen Key		ПК	1	М6

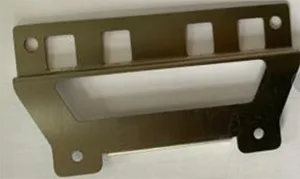

12	Полюсний комплект-a		встановити	1	Необов’язково, як запит клієнта
13	Полюс, встановлений на Kit-b		встановити	1	Необов’язково, як запит клієнта
14	Повітряний комплект		встановити	1	Необов’язково, як запит клієнта
15	Відкиньте лоток для зберігання кабелів		ПК	2	Необов’язково, як запит клієнта

6. Екологічні характеристики

Цей продукт відповідає Директиві про захист навколишнього середовища ROHS, а також вмісту свинцю, кадмію, ртуті, гексивалентного хрому, полібромінованого біфенілу (PBB) та полібромінованого дифенілового ефіру (PBDE) не перевищує межі.

7. Установка

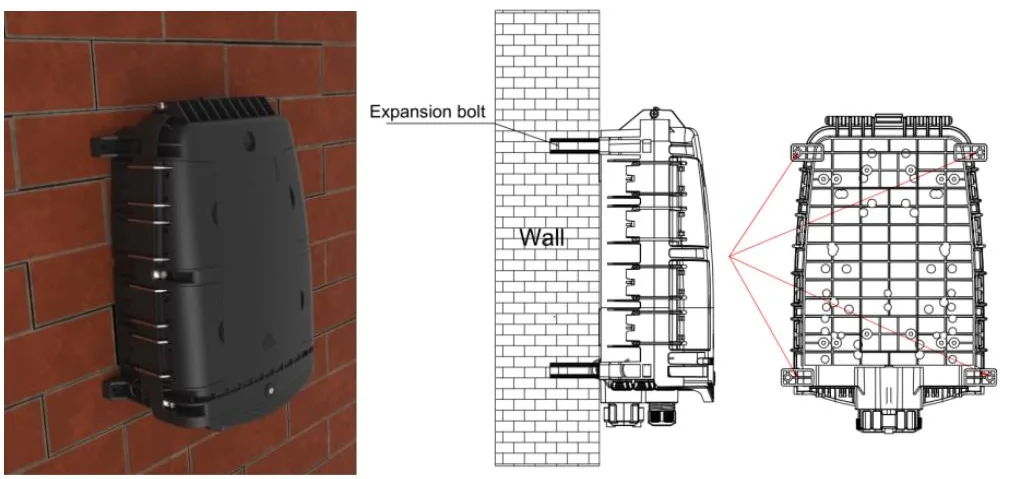

7.1. Встановлена ​​настінна установка

Просвердлити 4 отвори в стіні відповідно до розміру в таблиці 3.1

Установка, встановлена ​​на стіні

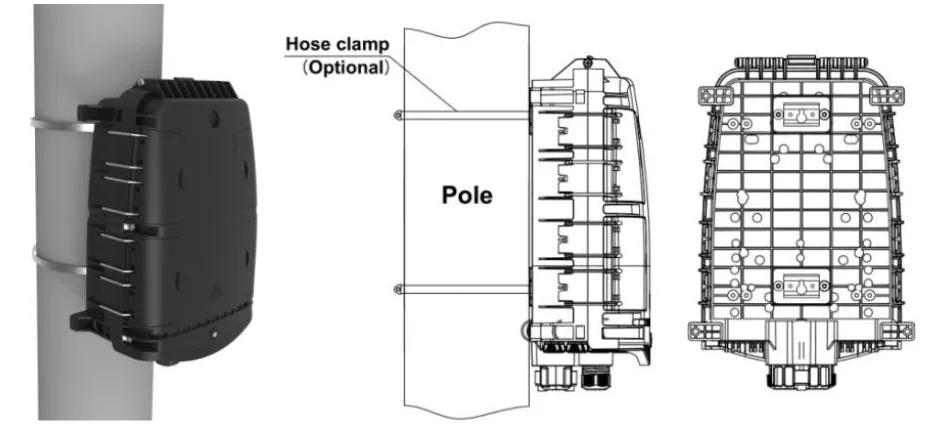

7.2. Установка, встановлена ​​на полюсі

Пройдіть обручевий кільце через гніздо задньої пластини і зафіксуйте його на телекомунікаційному полюсі

Установка, встановлена ​​на жердині,

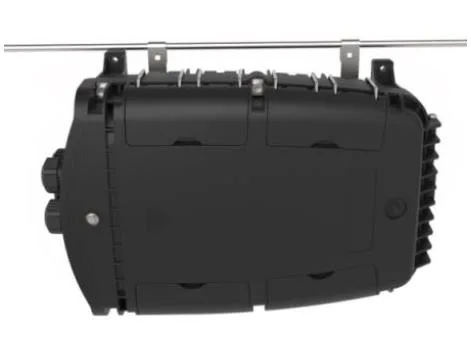

7.3 Накладна структура

Зв’яжіть два, встановлені на шасі накладних витрат, висіли на дроті, а потім болтували, запобігайте випаданням.

Накладна структура

8. Робота роз'єму

8.1 Попередньо підключений адаптер - A （E）

⚫ поверніть частину стрілки волоконного роз'єму проти годинникової стрілки і вийміть кришку пилу.

⚫ Частина стрілки волоконного роз'єму вище, вставте в розетку волокон у розетку, а потім обертайте стрілку Частина за годинниковою стрілкою.

8.2 Попередньо підключений адаптер - B （XL）

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну ковпачок сидіння для затискача на оболонка за годинниковою стрілкою

8.3 Попередньо підключений адаптер - c

⚫ Натисніть на розсувне кільце на оптичному волокні зароблену штепсельну вилку в напрямку стрілки, щоб зняти кришку пилу; Натисніть кнопку, щоб вийняти кришку пилу на адаптері в напрямку стрілки.

⚫ Вирівняйте корпус попередньо формованої вилки за допомогою пряжки адаптера, поки вона не застібається. Підключіть два кришки пилу таким же чином.

⚫ Встановлена ​​збірна пробка виштовхує розсувне кільце, щоб звільнити пряжку, а потім витягніть основний корпус назад, щоб розділити його.

8.4 Попередньо підключений адаптер - D

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки.

⚫ Підключіть попередньо підключений вилку D та попередньо підключений адаптер D у напрямку стрілки та обертайте вилку за годинниковою стрілкою, щоб виправити її.

8.5 Попередньо підключений адаптер - E (A)

⚫ Поверніть попередньо підключену пробку проти годинникової стрілки та відкрийте попередньо підключену пробку та кришку пилу в напрямку стрілки

⚫ Підключіть попередньо підключену пробку e та попередньо підключений адаптер e у напрямку стрілки та оберніть вилку за годинниковою стрілкою, щоб виправити її.

8.6 Попередньо підключений адаптер - SC

⚫ Вставте штепсельну штепсельну штепсельну роз'єм SC Optical Fiber по черзі, а потім підключіть його до адаптера;

⚫ Встановіть xl попередньо підключену оболонку адаптера на адаптер пластиковою ключем;

⚫ Вставте пробку пружини Snap в оболонку;

⚫ Кабельний затискач повинен бути встановлений, а лінія повинна бути близькою до вилки;

⚫ Накрутіть шкіряну кришку сидіння кабелю на оболонці за годинниковою стрілкою.

8.7 Попередньо підключений адаптер - g

9. Пакет

1шт у мішку міхура, 400*480 мм;

1шт у невеликій коробці, 385*260*150 мм, вага ваги - 3,5 кг;

8pcs у великій гофровій коробці, 540*405*640 мм, вага - 29 кг.
