● Волокно -патч -шнури різних конструкцій
● Високошвидкісні оптичні шляхи для мереж волокна до дому (FTTH)
● Кабелі з мінімальними вимогами
● Малі оптичні компоненти

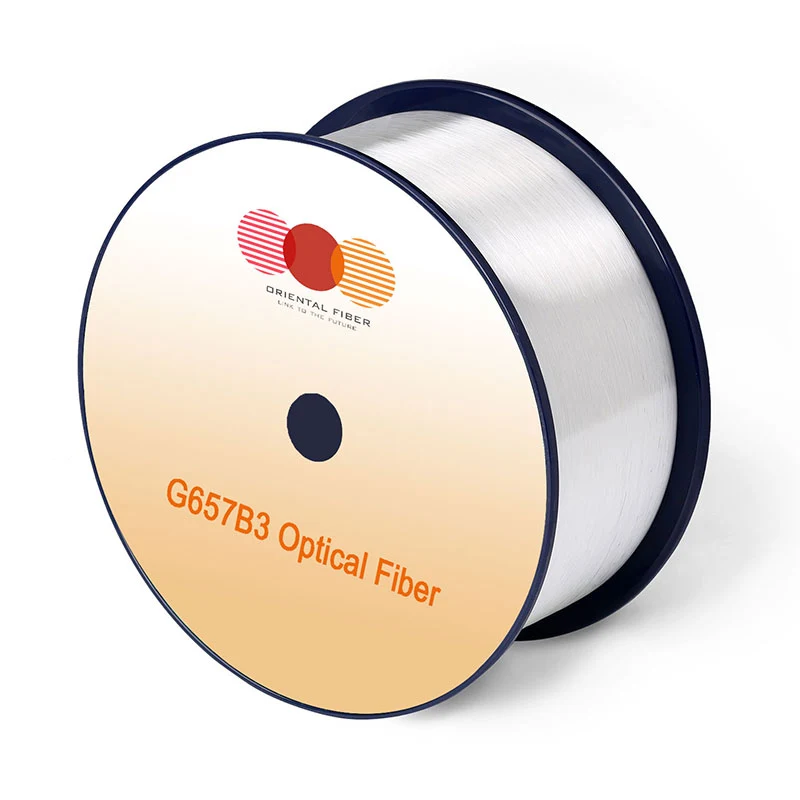

Оптичні показники кращі, ніж рекомендовані ITU-T G.657.B3 та IEC 60793-2-50 B6.B3, з радіусом згинання-як 5 мм, що може відповідати складним умовам встановлення в MDU та FTTH, таких як кути, зв'язування, високий натяг навантаження тощо.
● Мінімальний радіус згинання може досягти 5 мм, що повністю сумісне з усіма оптичними волокнами G.652.D
● Низьке ослаблення, дотримання вимог до операції групи O-E-S-C-L
● Низька втрата вигину, що підходить для вимогливих конструкцій оптичних кабелів, включаючи стрічкові кабелі
● Точні геометричні параметри та великі MFD забезпечують низьку втрату сплайсингу та високу ефективність сплайсингу
● Висока цінність, задовольняючи тривалий термін служби в мінімальному радіусі вигину
|
Характеристики |
Умови |
Визначений значення |
Одиниці |
|
|
Оптичний Характеристики |
||||
|
Ослаблення |
1310 нм |
≤0,35 |
[db/km] |
|
|
1383 нм （після H2-старіння） |
≤0,35 |
[db/km] |
||
|
1550 нм |
≤0,21 |
[db/km] |
||
|
1625 нм |
≤0,23 |
[db/km] |
||
|
Ослаблення проти довжини хвилі Макс. α -різниця |
1285-1330 нм, в Посилання на 1310 нм |
≤0,03 |
[db/km] |
|
|
1525-1575 нм, в Посилання на 1550 нм |
≤0,02 |
[db/km] |
||
|
Нуль Дисперсійна довжина хвилі (λ0) |
- |
1300-1324 |
[нм] |
|
|
Нуль Нахил дисперсії (S0) |
- |
≤0,092 |
[PS/(NM2 · км)] |
|
|
PMD |
Максимум Індивідуальне волокно |
- |
≤0,1 |
[PS/√KM] |
|
Значення проектування посилань （M = 20 ， Q = 0,01%) |
- |
≤0,06 |
[PS/√KM] |
|
|
Типовий Цінність |
- |
0.04 |
[PS/√KM] |
|
|
Кабель Довжина хвилі Cuto (λcc) |
- |
≤1260 |
[нм] |
|
|
Режим Польовий діаметр （MFD） |
1310 нм |
8.2-9.0 |
[мкм] |
|
|
1550 нм |
9.1-10.1 |
[мкм] |
||
|
Ефективний груповий індекс заломлення （ne ff） |
1310 нм |
1.468 |
- |
|
|
1550 нм |
1.469 |
- |
||
|
Точка Розрив |
1310 нм |
≤0,05 |
[db] |
|
|
1550 нм |
≤0,05 |
[db] |
||
|
Геометричний Характеристики |
||||
|
Обшивка Діаметр |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Обшивка Нерозумність |
- |
≤0,7 |
[%] |
|
|
Покриття Діаметр |
- |
235-245 |
[мкм] |
|
|
Покриття Помилка концентрації |
- |
≤12.0 |
[мкм] |
|
|
Покриття Нерозумність |
- |
≤6,0 |
[%] |
|
|
Основна обшивка Помилка концентрації |
- |
≤0,5 |
[мкм] |
|
|
Завит (радіус) |
- |
≥4 |
[м] |
|
|
Доставка Довжина |
- |
Вгору до 25,2 |
[км/котушка] |
|
|
Екологічні характеристики |
1310 нм, 1550 нм та 1625 нм |
|||
|
Температура Залежність, спричинене залежністю |
-60 ℃ до +85 ℃ |
≤0,05 |
[db/km] |
|
|
Температура Заславлення на велосипеді |
-10 ° C до +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Водний Залежність, спричинене залежністю |
23 ° C ， протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Вологий Індукована залежність теплової залежності |
85 ° C і 85% RH ， для 30 днів |
≤0,05 |
[db/km] |
|
|
Сухий Старіння тепла |
85 ℃ ， протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Механічний Специфікація |
||||
|
Обстеження Випробувати |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Макро-згин Індукована втрата |
1 оберніть орієнт Радіус 10 мм |
1550 нм |
≤0,03 |
[db] |
|
1 Обернутися навколо оправки радіус 10 мм |
1625 нм |
≤0,1 |
[db] |
|
|
1 Оберніть орієнтацію радіусом 7,5 мм |
1550 нм |
≤0,08 |
[db] |
|
|
1 оберніть орієнт Радіус 7,5 мм |
1625 нм |
≤0,25 |
[db] |
|
|
1 Обертається навколо оправки радіус 5 мм |
1550 нм |
≤0,15 |
[db] |
|
|
1 Обертається навколо оправки радіус 5 мм |
1625 нм |
≤0,45 |
[db] |
|
|
Покриття Шпилька |
типовий середня сила |
1.5 |
[N] |
|
|
вершина примушувати |
1.3-8.9 |
[N] |
||
|
Динамічний Параметр втоми (ND) |
- |
≥20 |
- |
|
