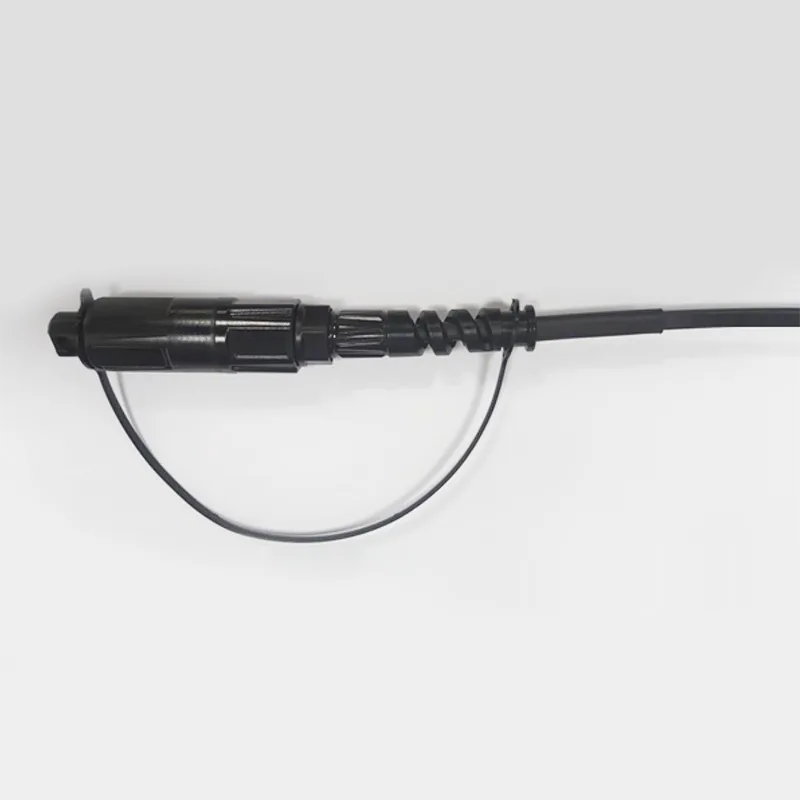

φ5 мм водонепроникний волоконний кабель OPTITAP SC/APC Роз'ємний патч

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

Технічна специфікація патч -шнура

Конструкції	Одиниця	Описи
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,50 (типово: 0,3)
Повернути втрату	дБ	≥55 (APC)
Колір кабельної куртки		Чорний
Зовнішній діаметр кабелю	мм	Φ5,0 (± 0,2)
Режим волокна		Одиночний режим: G657 A2
Матеріал кабельної куртки		LSZH (захист від ультрафіолетового забезпечення та пожежна стійкість)
Вага кабелю	Кг/км	28 （приблизно）
Вміст друку		Настроюється
Довжина	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Толерантність: ± 0,5 м)
Тип з'єднувача		Вхід: Accord Optitap SC/APC
Тип з'єднувача		Вихід: Accord Optitap SC/APC
Водонепроникний		IP68
Сила на розрив	N	200
Робоча температура	℃	-20 ~ +65

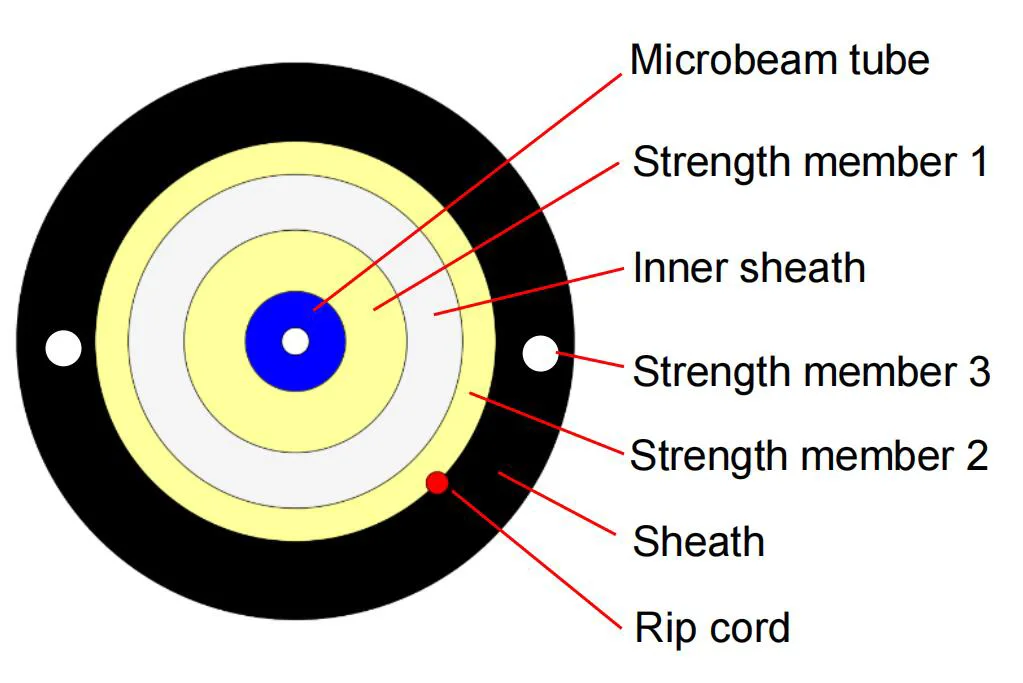

Поперечний переріз кабелю

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Розмір конструкції кабелю

Предмет	Вміст	Специфікація
Волокно	Число	1
	Тип	G.657A2
	Забарвлення	Блакитний
Трубка мікробів	Матеріал	LSZH
	Забарвлення	Блакитний
	Діаметр (мм)	0,9 ± 0,05
Внутрішня оболонка	Діаметр (мм)	2,2 ± 0,05
	Товщина (мм)	0,4 ± 0,05
	Забарвлення	Слонова кістка/білий/бежевий
	Матеріал	LSZH
	Сила член 1	Арамідна пряжа 1100d*3
Сила Член 2	Матеріал	Арамідна пряжа
Сила Член 2	Кількість	1100d*7
Сила член 3	Матеріал	Приклеєний FRP
Сила член 3	Діаметр (мм)	0,5*2
Шнур	Число	1
Шнур	Забарвлення	Червоний
Оболонка	Матеріал	LSZH (захист від ультрафіолетового забезпечення та пожежна стійкість)
	Діаметр (мм)	5,0 ± 0,2
	Товщина (мм)	1,1 ± 0,1
	Забарвлення	Чорний
Вага кабелю	Кг/км	28 ± 3

Продуктивність оптичного волоконного кабелю

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A2 і повинні бути наступними.

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1490 нм @ 1550 нм @ 1625 нм Після утворення кабелю @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 ps/(nm2.km)
PMD @ 1550 нм	≤0,1 PS/KM1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8.5-9.3um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 1 поворот 1 оправок 7,5 мм 10 обертів 1 оправка 15 мм	1550 нм ≤ δ 0,10 дБ/км 1550 нм ≤ δ 0,03 дБ/км

Діапазон температури застосування

Діапазон робочої температури	: -20 ℃ до +65 ℃
Діапазон зберігання / транспорту температури	: -20 ℃ до +65 ℃
Діапазон температури встановлення	: -20 ℃ до +65 ℃

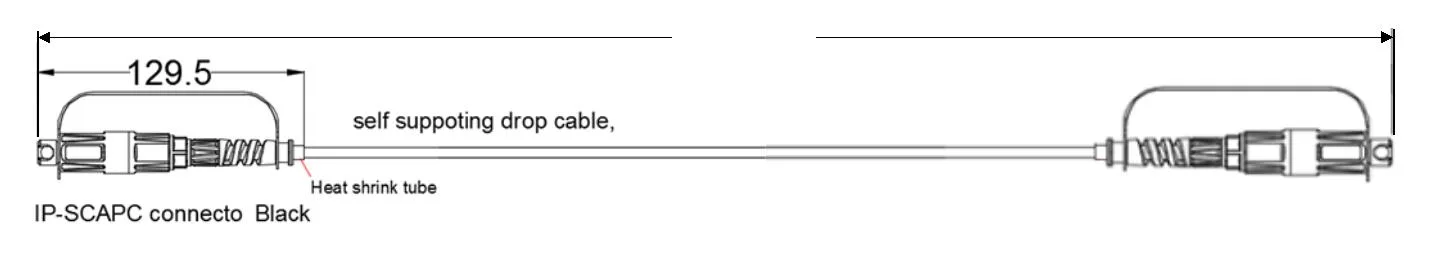

Розмірний малюнок

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

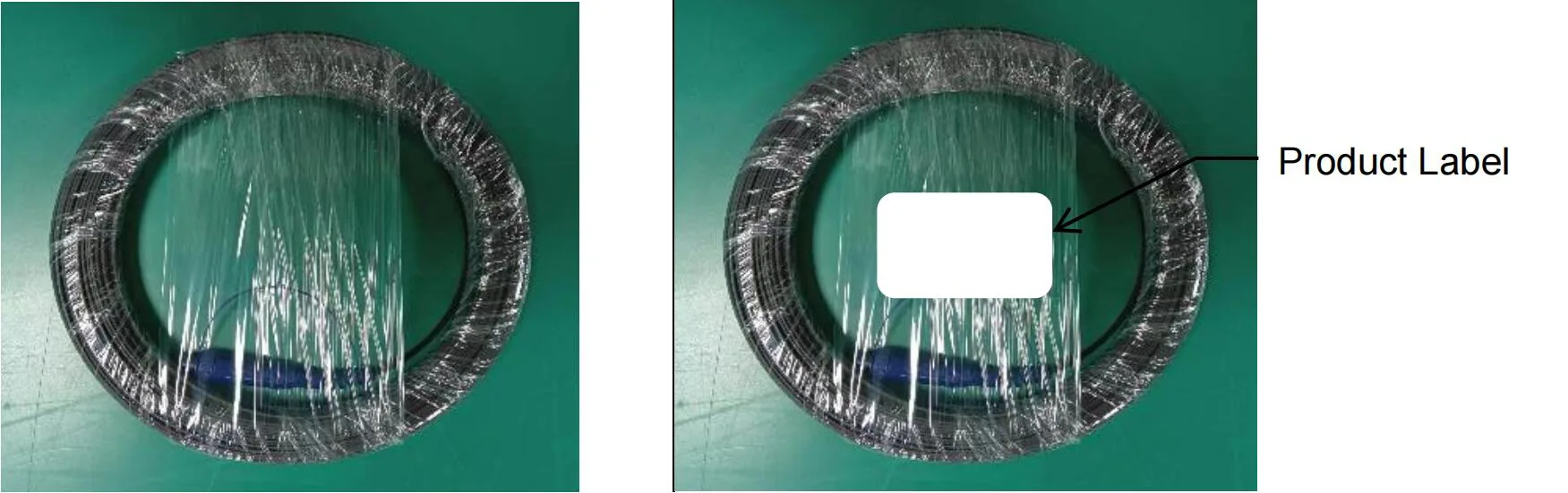

Пакет

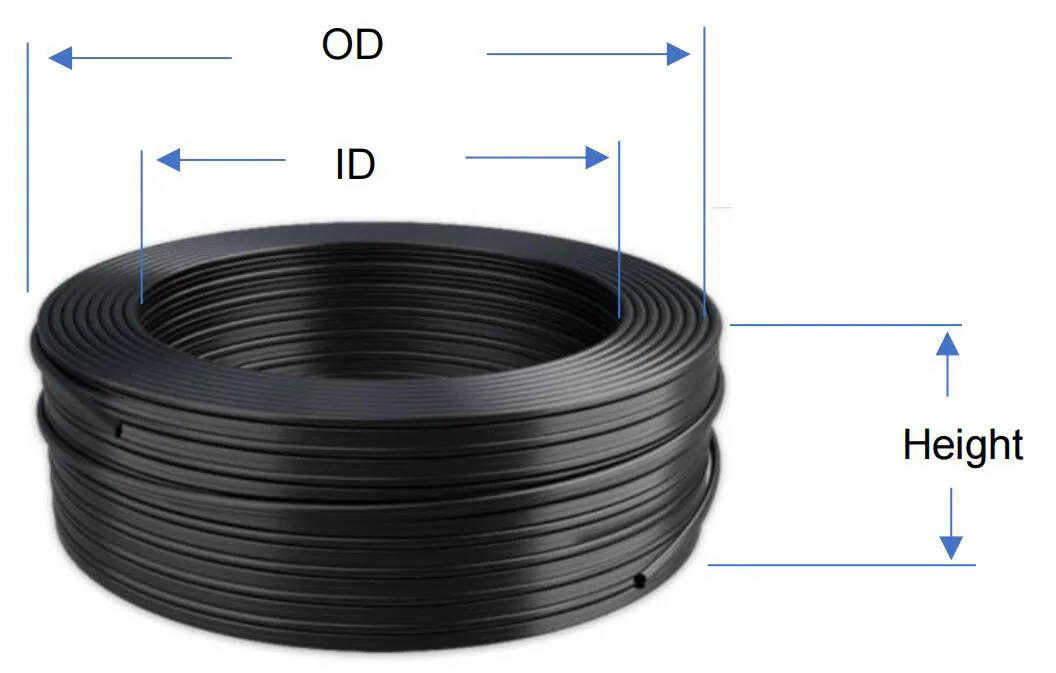

Намотання волоконної котушки:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
