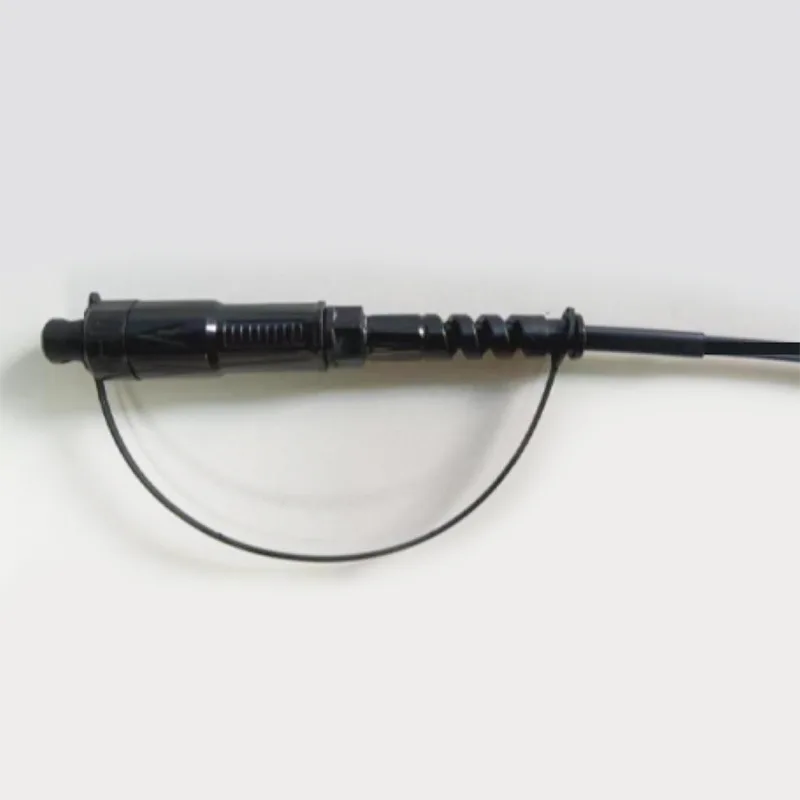

Ф5мм водонепроникний круглий кабель Mini SC/APC Оптичний патч

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

Технічні специфікації:

Конструкції	Одиниця	Описи
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30
Повернути втрату	дБ	≥ 60
Тип з'єднання		SC/APC
Накопичувач		Керамічний
Цикли з'єднання		500
Колір кабельної куртки		Чорний
Зовнішній діаметр кабелю	мм	5,0 ± 0,2
Режим волокна		Одиночний режим: G657A2
Матеріал кабельної куртки		HDPE
Вага кабелю	Кг/км	35 （приблизно）
Вміст друку		Настроюється
Довжина	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 або настроюється (Толерантність: ± 1,0м)
Тип з'єднувача		Вхід: Accord H Optic Mini SC
Тип з'єднувача		Вихід: Відповідно до звичайного SC/APC
Тяга (осьова між Кабель та роз'єм)	N	200
Водонепроникний		Вхід: IP68
Робоча температура	℃	-40 ° C ~ +70 ℃
Температура зберігання	℃	-40 ° C ~ +70 ℃

Кабельна конструкція:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

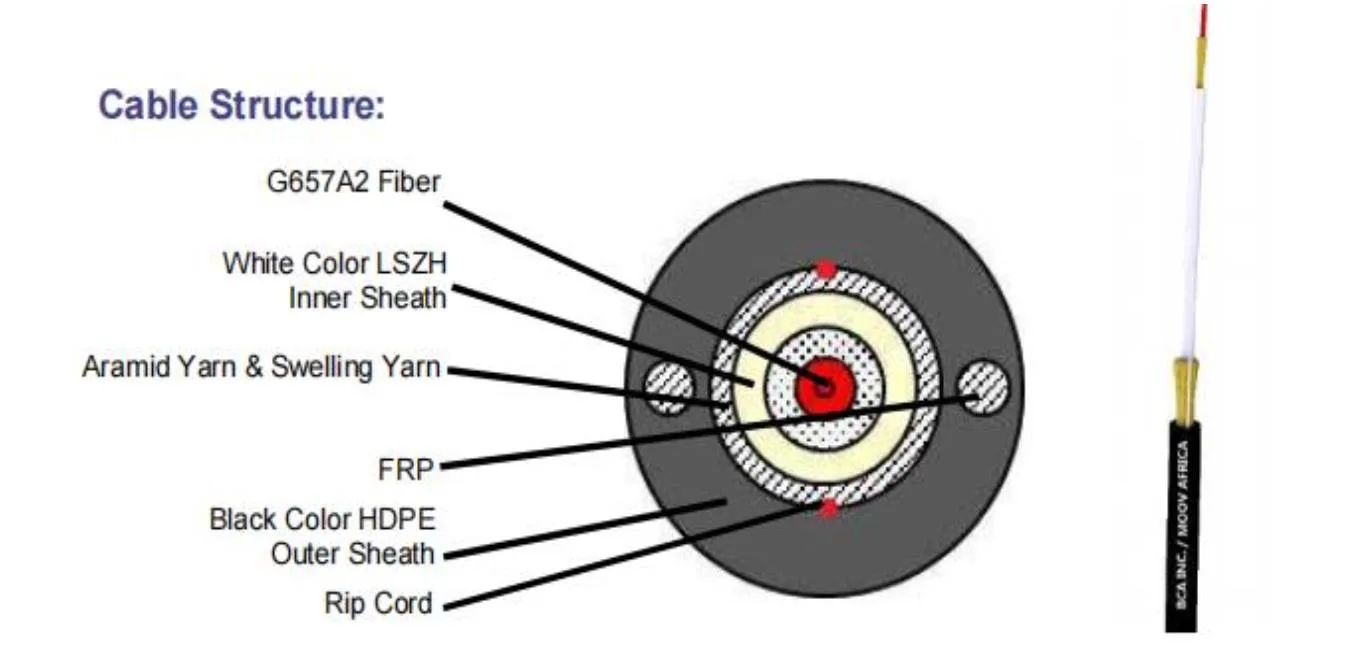

Кабельна структура:

Предмет	Вміст	Специфікація
Щільне буферне волокно	Число	1
	Тип	G.657A2
	Матеріал	LSZH
	Щільний буферний колір	Білий
	Діаметр (мм)	0,90 ± 0,05
Сила член 1	Матеріал	Арамідна пряжа
Внутрішня оболонка	Діаметр (мм)	2,8 ± 0,2
	Товщина (мм)	0,25 ± 0,1
	Забарвлення	Білий
	Матеріал	LSZH
Сила Член 2	Матеріал	FRP
Сила Член 2	Кількість	0,5*2
Сила член 3	Матеріал	Арамідна пряжа + вода, що блокує скляну пряжу
Шнур	Специфікація та колір	600d червоний
Зовнішня оболонка	Матеріал	HD
	Діаметр (мм)	5,0 ± 0,2
	Товщина (мм)	1,1 ± 0,1
	Забарвлення	Чорний
Кабельна Вейгта	Кг/км	35 ± 3
Напруга	N	400 (довгостроковий)
Напруга	N	800 (короткий термін)
Розчавити	N/10см	200 (довгостроковий)
Розчавити	N/10см	1000 (короткий термін)
Хв. Радіус згинання	мм	10xd (статичний)
Хв. Радіус згинання	мм	20xd (динаміка)
Діапазон робочої температури:		-20 ℃ до +60 ℃
Діапазон зберігання / транспорту:		-20 ℃ до +60 ℃

Оптичне волокно:

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A2 і повинні бути наступними.

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км
@ 1490 нм @ 1550 нм @ 1625 нм Після утворення кабелю @ 1310 нм @ 1550 нм	≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 ps/(nm2.km)
PMD @ 1550 нм	≤0,1 PS/KM1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8.5-9.3um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 1 поворот 1 оправок 7,5 мм 10 обертів 1 оправка 15 мм	1550 нм ≤ δ 0,10 дБ/км 1550 нм ≤ δ 0,03 дБ/км

Розмірний малюнок:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Пакет:

Намотання волоконної котушки:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Вимоги до упаковки:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
