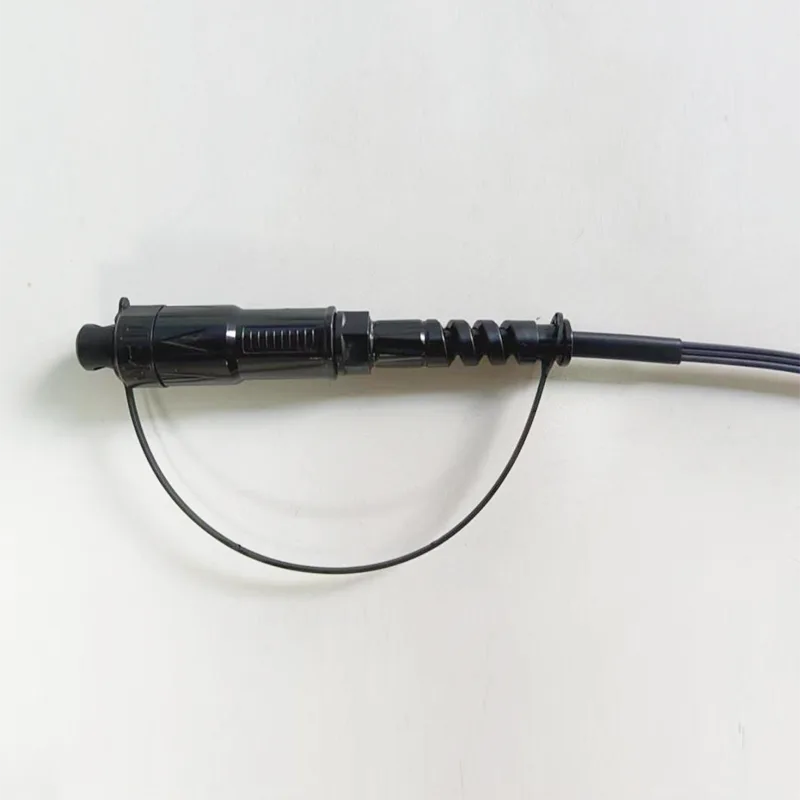

φ5 мм водонепроникний кабель Hptic SC/APC роз'ємний шнур роз'єму

Застосування:● Системи FTTX/FTTH● Програми Ethernet● Посилання CATV● Розподіл оптичного сигналу● Пасивні оптичні мережі (PON)● Застосування Backbone, Horizontal та Riser● попередньо попередньо клемні коробки● Зовнішні зони; Суворе середовищеОсобливості:● Низька втрата вставки, висока втрата повернен......

Надіслати запит

Опис продукту

Застосування:

● Системи FTTX/FTTH

● Програми Ethernet

● Посилання CATV

● Розподіл оптичного сигналу

● Пасивні оптичні мережі (PON)

● Застосування Backbone, Horizontal та Riser

● попередньо попередньо клемні коробки

● Зовнішні зони; Суворе середовище

Особливості:

● Низька втрата вставки, висока втрата повернення.

● Добре в повторюваності та обміні.

● 100% вставка, втрата повернення, кінцеве обличчя та.

● Перевірка перешкод.

● Відмінна механічна витривалість.

● Дотримуючись телекордії GR-326-CORE.

● забезпечує високу продуктивність та надійність в управлінні оптичним кабелем.

● Швидка та проста установка та реконфігурація.

● Проста обробка, не потребує спеціального інструменту.

● IP68 водонепроникний.

1. Технічна специфікація патч -шнура

Конструкції	Одиниця	Описи
Кількість волокон		Симплекс
Довжина хвилі	нм	1310/1550
Втрата вставки	дБ	≤0,30 (типово: 0,15)
Повернути втрату	дБ	≥ 60
Тип з'єднання		SC/APC
Накопичувач		Керамічний
Цикли з'єднання		500
Колір кабельної куртки		Чорний
Зовнішній діаметр кабелю	мм	5,0 ± 0,2
Режим волокна		Одиночний режим: G657A2
Матеріал кабельної куртки		HDPE
Вага кабелю	Кг/км	22 （приблизно）
Вміст друку		Настроюється
Довжина	m	50 、 75 、 125 、 175 або настроюється (Толерантність: ± 0,5 м)
Тип з'єднувача		Вхід: Accord H Optic SC/APC
Тип з'єднувача		Вихід: Accord H Optic SC/APC
Тяга (осьова між Кабель та роз'єм)	N	200
Водонепроникний		IP68
Робоча температура	℃	-25 ° C ~ +70 ℃
Температура зберігання	℃	-25 ° C ~ +70 ℃

2. Поперечний переріз кабелю

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Розмір конструкції кабелю

Предмет	Вміст	Специфікація
Щільне буферне волокно	Число	1
	Тип	G.657A2
	Забарвлення	Блакитний
	Матеріал	LSZH
	Діаметр (мм)	0,90 ± 0,05
Внутрішня оболонка	Діаметр (мм)	2,8 ± 0,2
	Товщина (мм)	0,25 ± 0,05
	Забарвлення	Білий
	Матеріал	LSZH
Сила член 1	Матеріал	Приклеєний FRP
Сила член 1	Кількість	0,5*2
Сила Член 2	Матеріал	Арамідна пряжа + вода, що блокує скляну пряжу
Шнур	Число	1
Шнур	Забарвлення	Червоний
Оболонка	Матеріал	HDPE
	Діаметр (мм)	5,0 ± 0,2
	Товщина (мм)	1,1 ± 0,1
	Забарвлення	Чорний
Кабельна Вейгта	Кг/км	22 ± 3

4. Кабельний матеріал

4.1 Оптичне волокно

Усі характеристики кабельного волокна (волокна готового кабелю) повинні бути, принаймні, відповідно до рекомендації МСЕ-T G.657A2 і повинні бути наступними.

Предмет	Специфікація
Тип волокна	Єдиний режим
Волоконний матеріал	Легований кремнезем
Коефіцієнт ослаблення @ 1310 нм @ 1383 нм @ 1490 нм @ 1550 нм @ 1625 нм Після утворення кабелю @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Довжина хвилі відсікання кабелю	≤ 1260 нм
Довжина хвилі з нульовою	1300 ~ 1324 нм
Нульовий нахил	≤ 0,092 ps/(nm2.km)
PMD @ 1550 нм	≤0,1 PS/KM1/2
Хроматична дисперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 PS/(нм. Км) ≤5,3 PS/(нм. Км) ≤18,0 PS/(нм. Км) ≤22 PS/(нм. Км)
Діаметр поля режиму @ 1310 нм	8.5-9.3um
Помилка концентричності ядра / клади	≤ 0,5 один
Діаметр облицювання	125,0 ± 0,7 один
Обшивка безкруглості	≤5%
Первинний діаметр покриття	242 ± 7 один
Концентрико первинне покриття / покриття	≤10 мкм
Покриття безкруглості	≤0,7%
Ослаблення з втратою вигину кабелю 1 поворот 1 оправок 7,5 мм 10 обертів 1 оправка 15 мм	1550 нм ≤ δ 0,10 дБ/км 1550 нм ≤ δ 0,03 дБ/км

5. Продуктивність оптичного волоконного кабелю

5.1 Радіус згинання кабелю:

10 x Діаметр кабелю (після встановлення): 50 мм

Діаметр кабелю 20 х (під час встановлення): 100 мм

6. Тест на механічні та екологічні показники

S/n	Предмет	Метод випробування	Умова прийняття
1	Сила на розрив IEC 794-1-E1	- Завантаження: 1200n - Довжина кабелю під навантаженням: 50 м - Час завантаження: ≥1 хв.	- Зміна втрат ≤ 0,1 дБ/км@1550 нм -Не пошкодження зовнішньої куртки та внутрішніх елементів.
2	Тест на розчавлення IEC 794-1-E3	- Завантаження: 500n/100 мм*100 мм - Час завантаження: ≥1 хв.	- Зміна втрат ≤ 0,1 дБ/км@1550 нм -Не пошкодження зовнішньої куртки та внутрішніх елементів.
3	Ударний опір IEC 794-1-E4	- Точки впливу: 5 -Діки за точку: 1 - Енергія впливу: 1н. м - радіус голови молота: 12,5 мм - Швидкість впливу: 2 сек/цикл	- Зміна втрат ≤ 0,1 дБ/км@1550 нм -Не пошкодження зовнішньої куртки та внутрішніх елементів.
4	Повторне згинання IEC 794-1-E6	- радіус згинання: діаметр кабелю 20 х - Навантаження: 20 Н - Швидкість згинання: 3 сек/цикл - Циклічна кривизна: 30	- Зміна втрат ≤ 0,1 дБ/км@1550 нм -Не пошкодження зовнішньої куртки та внутрішніх елементів.
5	Кручення IEC 794-1-E7	- довжина: 1 м - Навантаження: 50 п - Швидкість повороту: 1 хв/цикл - Кут повороту: ± 180 ° - Кількість циклу: 10	- Зміна втрат ≤ 0,1 дБ/км@1550 нм -Не пошкодження зовнішньої куртки та внутрішніх елементів.
6	Температура Велосипедний тест IEC 794-1-F1	- Крок температури: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Час на кожен крок: 24 години - Кількість циклу: 2	- Зміна втрат ≤ 0,1 дБ/км@1550 нм - Немає розриву волокна і не пошкодження оболонки.

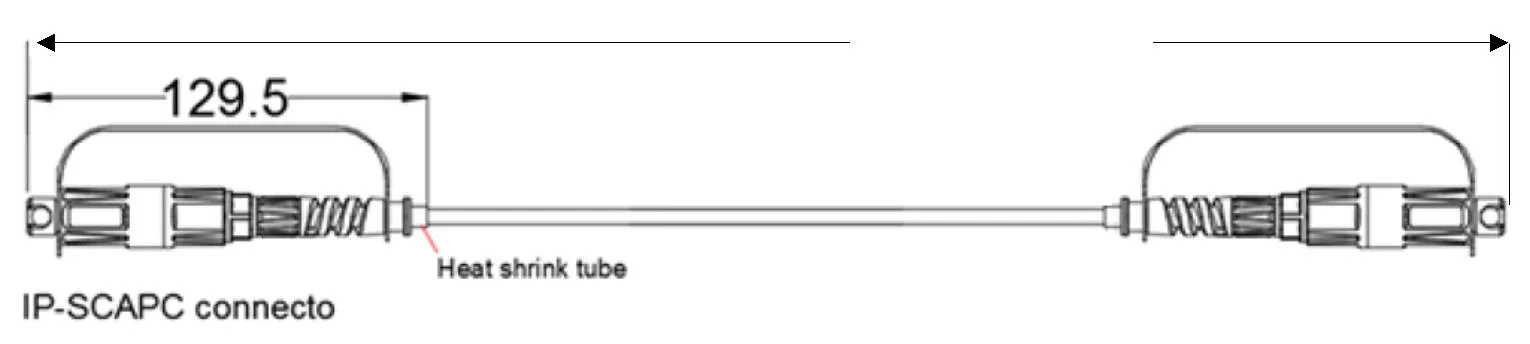

7. Розмірний малюнок патч -шнура

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

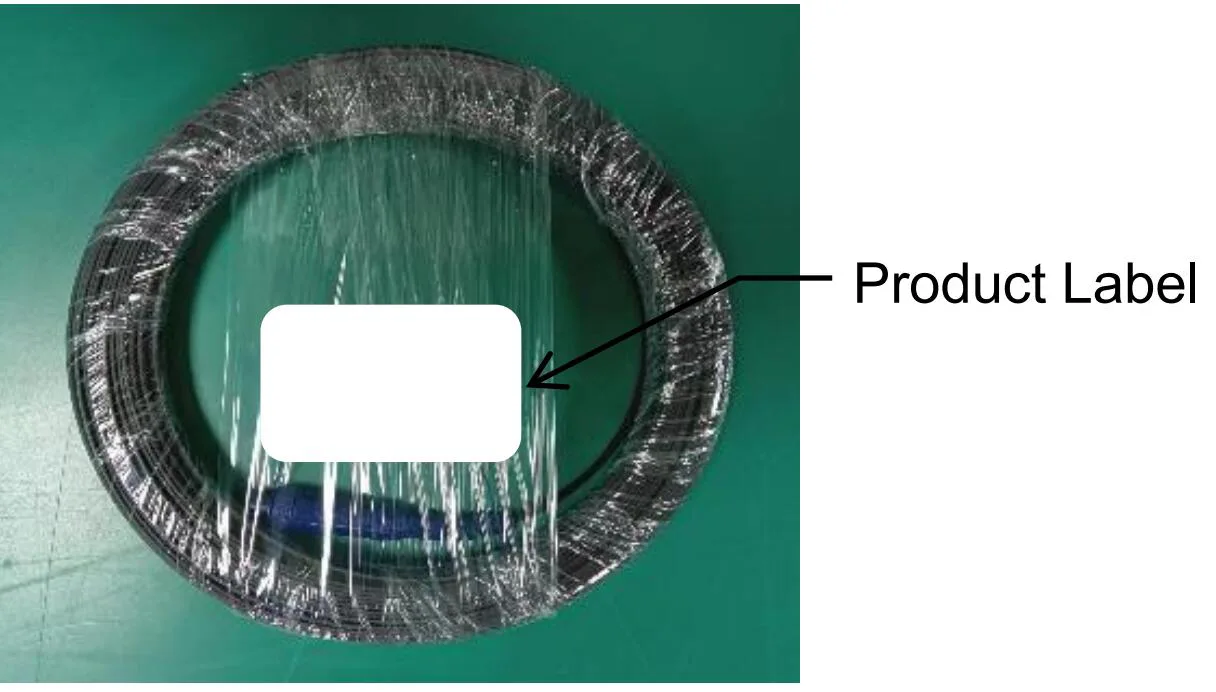

8. Пакет

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Вимоги до упаковки

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
