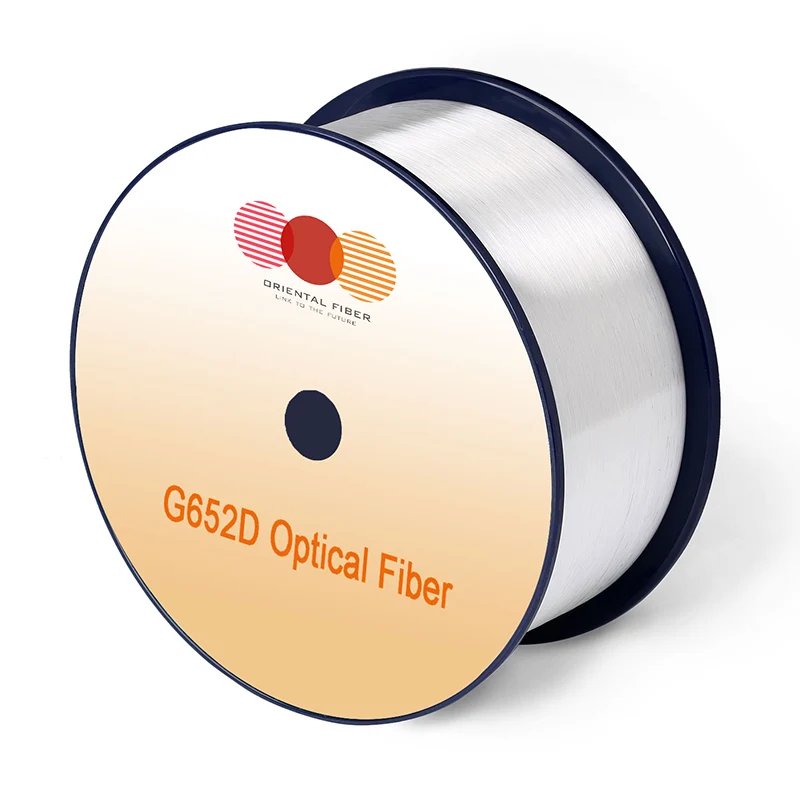

Завдяки широкому доступному спектру та відмінній оптичній продуктивності, одномодовий оптичний волокна G.652D-найкращий вибір для підтримки різноманітних програм, таких як Ethernet, Інтернет-протокол (IP), асинхронний режим передачі (ATM), синхронна оптична мережа (SONET) та мультиплексування дивізії довжин хвиль (WDM). Fiber забезпечує більшу пропускну здатність для хребта, мегаполісу та мережі доступу.
Волокно відповідає або перевищує рекомендацію МСЕ-T G.652D та IEC 60793-2-50 Тип B1.3 Вологічні характеристики.
Розроблений для роботи в усьому спектральному діапазоні 1260-1625 нм, забезпечуючи 50% більш корисні довжини хвилі для збільшення пропускної здатності
Відмінна оптична продуктивність підтримує високошвидкісні технології передачі, такі як DWDM та CWDM
Сумісне з існуючим обладнанням 1310 нм
Хороший захист та відмінна стабільність сили смуги
Точні геометричні параметри, які забезпечують низькі втрати сплайсингу та високу ефективність сплайсингу
|
Характеристики |
Умови |
Вказані значення |
Одиниці |
|
|
Оптичні характеристики |
||||
|
Ослаблення |
1310 нм |
≤0,34 |
[db/km] |
|
|
1383 нм (після H2-старіння) |
≤0,34 |
[db/km] |
||
|
1550 нм |
≤0,20 |
[db/km] |
||
|
1625 нм |
≤0,24 |
[db/km] |
||
|
Ослаблення проти довжини хвилі Макс. α -різниця |
1285-1330 нм, посилаючись на 1310 нм |
≤0,03 |
[db/km] |
|
|
1525-1575 нм, посилаючись на 1550 нм |
≤0,02 |
[db/km] |
||
|
Дисперсійна коефіцієнт |
1285-1340 нм |
-3,5 до 3,5 |
[PS/(нм · км)] |
|
|
1550 нм |
≤18 |
[PS/(нм · км)] |
||
|
1625 нм |
≤22 |
[PS/(нм · км)] |
||
|
Довжина хвилі нульових дисперсій (λ0) |
- |
1300-1324 |
[нм] |
|
|
Нульовий нахил дисперсії (S0) |
- |
≤0,092 |
[PS/(NM2 · км)] |
|
|
Типове значення |
- |
0.086 |
[PS/(NM2 · км] |
|
|
PMD |
Максимальна індивідуальна клітковина |
- |
≤0,1 |
[PS/√KM] |
|
Значення проектування посилань （M = 20 ， Q = 0,01%) |
- |
≤0,06 |
[PS/√KM] |
|
|
Типове значення |
- |
0.04 |
[PS/√KM] |
|
|
Довжина хвилі кабелю (λcc) |
- |
≤1260 |
[нм] |
|
|
Діаметр поля режиму （MFD） |
1310 нм |
8.7-9.5 |
[мкм] |
|
|
1550 нм |
9,8-10,8 |
[мкм] |
||
|
Ефективний груповий індекс заломлення （ne ff） |
1310 нм |
1.466 |
- |
|
|
1550 нм |
1.467 |
- |
||
|
Точкові розриви |
1310 нм |
≤0,05 |
[db] |
|
|
1550 нм |
≤0,05 |
[db] |
||
|
Геометричні характеристики |
||||
|
Діаметр облицювання |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Обшивка безкруглості |
- |
≤1,0 |
[%] |
|
|
Діаметр покриття |
- |
235-250 |
[мкм] |
|
|
Помилка концентрації покриття |
- |
≤12.0 |
[мкм] |
|
|
Покриття безкруглості |
- |
≤6,0 |
[%] |
|
|
Помилка концентрації ядра |
- |
≤0,6 |
[мкм] |
|
|
Завит (радіус) |
- |
≥4 |
[м] |
|
|
Довжина доставки |
- |
До 50,4 |
[км/котушка] |
|
|
Екологічні характеристики |
1310 нм, 1550 нм та 1625 нм |
|||
|
Температурна залежність, спричинена ослабленням |
-60 ℃ до +85 ℃ |
≤0,05 |
[db/km] |
|
|
Температура, що викликає цикл |
-10 ° C до +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Залежність від водної занурення |
23 ° C ， протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Волога теплотозалежність, спричинена ослабленням |
85 ° C та 85% RH ， протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Старіння сухого тепла |
85 ℃, протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Механічні характеристики |
||||
|
Тест на доказ |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Заславлення, спричинене макро-згином |
100 обертаються навколо оправки радіус 30 мм |
1625 нм |
≤0,05 |
[db] |
|
100 обертаються навколо оправки радіус 25 мм |
1310 нм та 1550 нм |
≤0,05 |
[db] |
|
|
1 оберніть орієнтацію радіусом 16 мм |
1550 нм |
≤0,05 |
[db] |
|
|
Покриття смугої сили |
Типова середня сила |
1.5 |
[N] |
|
|
пікова сила |
1,3-8,9 |
[N] |
||
|
Параметр динамічної втоми (ND) |
- |
≥20 |
- |
|
