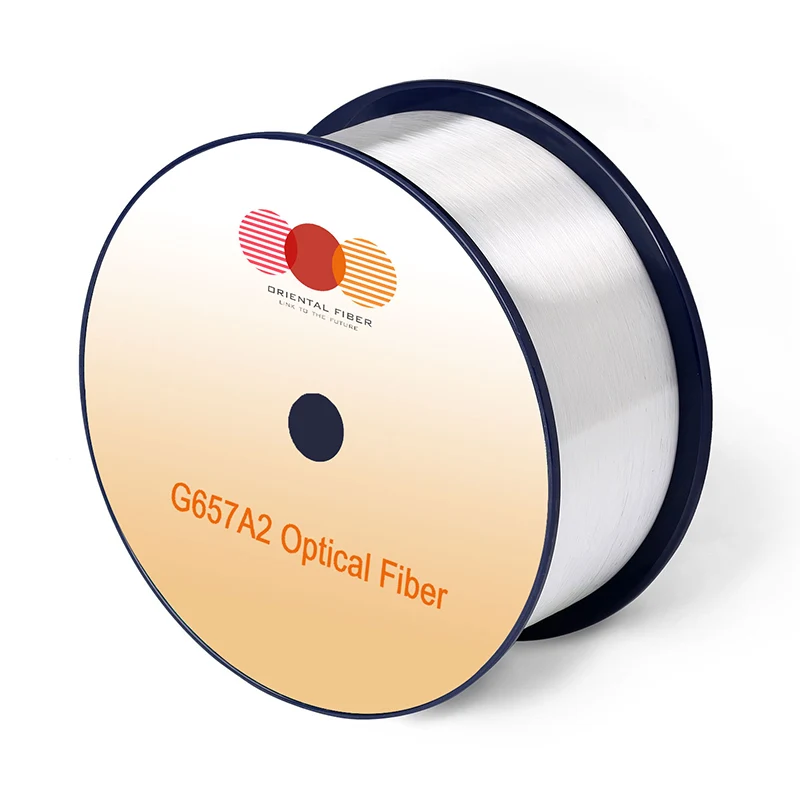

IEC 60793-2-50 Тип B1.3/B6.A1/B6.A2/B6.B2 Оптичні волокна Специфікація.
Висока стійкість до втрат вигину в діапазоні радіусу вигину від 7,5 до 15 мм
Повністю сумісні з усіма оптичними волокнами G.652
Низьке ослаблення відповідає попиту на операцію в групі O-E-S-C-L
Низький ПМД відповідає вимогам передачі високої швидкості та на великі відстані
Низькі втрати вигину
Точні геометричні параметри
Високе значення
|
Характеристики |
Умови |
Вказані значення |
Одиниці |
|
|
Оптичні характеристики |
||||
|
Ослаблення |
1310 нм |
≤0,35 |
[db/km] |
|
|
1383 нм (після H2-старіння) |
≤0,35 |
[db/km] |
||
|
1460 нм |
≤0,25 |
[db/km] |
||
|
1490 нм |
≤0,23 |
[db/km] |
||
|
1550 нм |
≤0,21 |
[db/km] |
||
|
1625 нм |
≤0,23 |
[db/km] |
||
|
Ослаблення проти довжини хвилі Макс. α -різниця |
1285-1330 нм, посилання на 1310 нм |
≤0,03 |
[db/km] |
|
|
1525-1575 нм, посилаючись на 1550 нм |
≤0,02 |
[db/km] |
||
|
Довжина хвилі нульових дисперсій (λ0) |
- |
1300-1324 |
[нм] |
|
|
Нульовий нахил дисперсії (S0) |
- |
≤0,092 |
[PS/(NM2 · км)] |
|
|
PMD |
Максимальна індивідуальна клітковина |
- |
≤0,1 |
[PS/√KM] |
|
Значення проектування посилань (M = 20 ， Q = 0,01%) |
- |
≤0,06 |
[PS/√KM] |
|
|
Типове значення |
- |
0.04 |
[PS/√KM] |
|
|
Довжина хвилі кабелю (λcc) |
- |
≤1260 |
[нм] |
|
|
Діаметр поля режиму (MFD) |
1310 нм |
8.4-9.2 |
[мкм] |
|
|
1550 нм |
9.3-10.3 |
[мкм] |
||
|
Ефективний груповий індекс заломлення (ne �) |
1310 нм |
1.466 |
- |
|
|
1550 нм |
1.467 |
- |
||
|
Точкові розриви |
1310 нм |
≤0,05 |
[db] |
|
|
1550 нм |
≤0,05 |
[db] |
||
|
Геометричні характеристики |
||||
|
Діаметр облицювання |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Обшивка безкруглості |
- |
≤0,7 |
[%] |
|
|
Діаметр покриття |
- |
235-245 |
[мкм] |
|
|
Помилка концентрації покриття |
- |
≤12.0 |
[мкм] |
|
|
Покриття безкруглості |
- |
≤6,0 |
[%] |
|
|
Помилка концентрації ядра |
- |
≤0,5 |
[мкм] |
|
|
Завит (радіус) |
- |
≥4 |
[м] |
|
|
Довжина доставки |
- |
До 50,4 |
[км/котушка] |
|
|
Екологічні характеристики |
1310 нм, 1550 нм та 1625 нм |
|||
|
Температурна залежність, спричинена ослабленням |
-60 ℃ до +85 ℃ |
≤0,05 |
[db/km] |
|
|
Температура, що викликає цикл |
-10 ° C до +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Залежність залежності води |
23 ° C, протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Волога теплотозалежність, спричинена ослабленням |
85 ° C та 85% RH, протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Старіння сухого тепла |
85 ℃, протягом 30 днів |
≤0,05 |
[db/km] |
|
|
Механічна специфікація |
||||
|
Тест на доказ |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Заславлення, спричинене макро-згином |
10 обертається навколо оправки радіус 15 мм |
1550 нм |
≤0,03 |
[db] |
|
10 обертається навколо оправки радіус 15 мм |
1625 нм |
≤0,1 |
[db] |
|
|
1 Поверніть оправку з радіусом 10 мм |
1550 нм |
≤0,1 |
[db] |
|
|
1 Поверніть оправку з радіусом 10 мм |
1625 нм |
≤0,2 |
[db] |
|
|
1 оберніть орієнтацію радіуса 7,5 мм |
1550 нм |
≤0,5 |
[db] |
|
|
1 оберніть орієнтацію радіуса 7,5 мм |
1625 нм |
≤1,0 |
[db] |
|
|
Покриття смугої сили |
Типова середня сила |
1.5 |
[N] |
|
|
пікова сила |
1,3-8,9 |
[N] |
||
|
Параметр динамічної втоми (ND) |
- |
≥20 |
- |
|
