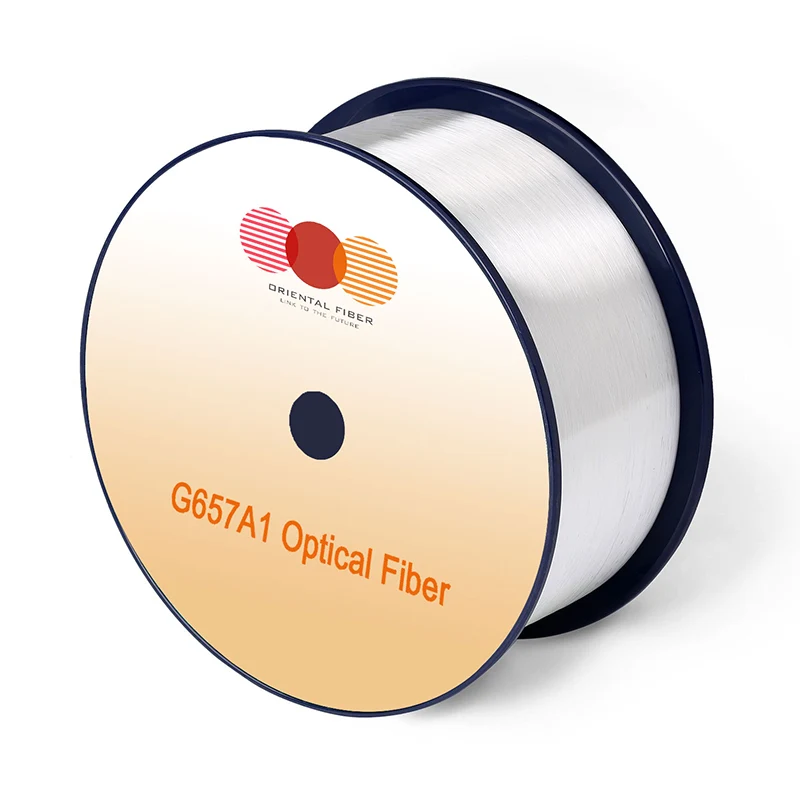

Одномодове оптичне волокно G.657.A1

Одномодове оптичне волокно G.657.A1 від Orientalfiber призначене для сучасних оптоволоконних мереж, які вимагають гнучкості, стабільної передачі та простого встановлення. Як надійний виробник і постачальник у Китаї, Orientalfiber пропонує волокно G.657.A1, оптимізоване для додатків діапазону O-E-S-C-L (1260–1625 нм), з високою стійкістю до втрат на вигині та стабільною продуктивністю в середовищах щільного розгортання, таких як FTTx і внутрішні кабельні системи.

Надіслати запит

Опис продукту

Одномодове оптичне волокно G.657.A1 розроблено для підтримки стабільної оптичної характеристики навіть за умов малого радіуса вигину. У порівнянні зі звичайними волокнами, це значно зменшує втрати на макрозгині, що робить його придатним для внутрішньої кабельної розводки, мереж доступу та компактних оптичних систем розподілу.

У практичному розгортанні це волокно часто використовується в середовищах, де інсталятори стикаються з обмеженим простором, наприклад, у заглушках для з’єднань, розподільних коробках і навісних шафах. Покращена стійкість до вигину допомагає зменшити чутливість установки та знижує ризик погіршення продуктивності через неправильне поводження.

Ключові переваги для закупівель

Зменшений ризик встановлення

Оптимізована характеристика вигину одномодового оптичного волокна G.657.A1 дозволяє установникам працювати з меншими радіусами вигину, не викликаючи надмірних втрат сигналу. Це особливо корисно в проектах FTTx і сценаріях внутрішньої маршрутизації, де простір обмежений.

Широкосмугова сумісність

Підтримує повний діапазон O-E-S-C-L (1260–1625 нм), що робить його придатним для поточного та майбутнього оновлення мережі. Він забезпечує сумісність із програмами L-діапазону та вимогами до передачі на великі відстані.

Нижча загальна вартість проекту

Зводячи до мінімуму втрати, пов’язані з вигином, і зменшуючи доопрацювання під час монтажу, це волокно допомагає знизити загальні витрати на розгортання. Це також зменшує потребу в суворих умовах поводження під час зберігання та встановлення кабелю.

Стабільна продуктивність зварювання

Точні геометричні параметри забезпечують низькі втрати при зрощенні та високу ефективність під час з’єднання волокон, що важливо для масштабних проектів будівництва мереж.

Типові застосування

Мережі доступу FTTx

Одномодове оптичне волокно G.657.A1 широко використовується в розгортанні волокна до дому та волокна до будівлі, де часто зустрічаються вузькі вигини та щільна маршрутизація.

Внутрішній високошвидкісний оптичний кабель

Підходить для високошвидкісної передачі даних у будівлях, центрах обробки даних та офісних середовищах, де потрібне компактне розміщення кабелів.

Спеціалізовані кабелі з коротким кроком

Ідеально підходить для кабелів із суворими вимогами щодо радіусу вигину, включаючи стрічкові кабелі та мікрокабелі, які використовуються в складних системах прокладання.

Високопродуктивні оптичні мережі

Підтримує передачу на великі відстані та високу швидкість передачі даних із низьким PMD, забезпечуючи стабільну продуктивність на рівнях магістралі та мережі доступу.

Технічні характеристики

характеристики		Умови	Зазначені значення	одиниці
Оптичні характеристики
Затухання		1310 нм	≤0,35	[дБ/км]
		1383 нм (після H2-старіння)	≤0,35	[дБ/км]
		1460 нм	≤0,25	[дБ/км]
		1550 нм	≤0,21	[дБ/км]
		1625 нм	≤0,23	[дБ/км]
Загасання проти довжини хвилі Макс. α різниця		1285-1330 нм, відносно 1310 нм	≤0,03	[дБ/км]
Загасання проти довжини хвилі Макс. α різниця		1525-1575 нм, відносно 1550 нм	≤0,02	[Дб/км]
Коефіцієнт дисперсії		1285-1340 нм	-3,5 до 3,5	[пс/(нм·км)]
		1550 нм	≤18	[пс/(нм·км)]
		1625 нм	≤22	[пс/(нм·км)]
Довжина хвилі нульової дисперсії (λ0)		--	1300-1324 роки	[нм]
Нахил нульової дисперсії (S0)		--	≤0,092	[пс/(нм2·км)]
Типове значення		--	0.086	[пс/(нм2·км)]
ПМД	Максимальна індивідуальна клітковина	--	≤0,1	[ps/√km]
	Проектне значення посилання (M=20，Q=0,01%) (M=20, Q=0,01%)	--	≤0,06	[ps/√km]
	Типове значення	--	0.04	[ps/√km]
Довжина хвилі відсікання кабелю (Λcc)		--	≤1260	[нм]
Діаметр поля режиму (MFD)		1310 нм	8.4-9.2	[мкм]
Діаметр поля режиму (MFD)		1550 нм	9.3-10.3	[мкм]
Ефективний груповий показник заломлення (Neff)		1310 нм	1.466	--
Ефективний груповий показник заломлення (Neff)		1550 нм	1.467	--
Точкові розриви		1310 нм	≤0,05	[Дб]
Точкові розриви		1550 нм	≤0,05	[Дб]
Геометричні характеристики
Діаметр обшивки		--	125,0±0,7	[мкм]
Некруглість обшивки		--	≤0,7	[%]
Діаметр покриття		--	235-245	[мкм]
Помилка концентричності покриття-обшивки		--	≤12,0	[мкм]
Некруглість покриття		--	≤6,0	[%]
Помилка концентричності сердечника		--	≤0,5	[мкм]
Завиток (радіус)		--	≥4	[м]
Довжина доставки		--	До 50,4	[км/котушку]
Екологічні характеристики		1310 нм, 1550 нм і 1625 нм
Загасання, викликане температурною залежністю		від -60 ℃ до +85 ℃	≤0,05	[Дб/км]
Температурно-вологісне циклічне ослаблення		Від -10°C до +85°C, відносна вологість 98%.	≤0,05	[Дб/км]
Ослаблення, викликане залежністю від Watersoak		23°C, протягом 30 днів	≤0,05	[Дб/км]
Згасання, викликане залежністю від вологого тепла		85°C і відносна вологість 85% протягом 30 днів	≤0,05	[Дб/км]
Старіння в сухому теплі		85 ℃, протягом 30 днів	≤0,05	[Дб/км]
Механічні характеристики
Доказовий тест		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Втрати, спричинені макрозгином	10 обертів навколо оправки радіусом 15 мм	1550 нм	≤0,25	[Дб]
	10 обертів навколо оправки радіусом 15 мм	1625 нм	≤1,0	[Дб]
	1 Поверніть оправку радіусом 10 мм	1550 нм	≤0,75	[Дб]
	1 Поверніть оправку радіусом 10 мм	1625 нм	≤1,5	[Дб]
Покриття Strip Force		типова середня сила	1.5	[N]
Покриття Strip Force		пік сили	1,3-8,9	[N]
Параметр динамічної втоми (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Технічні характеристики

Низьке затухання в повному діапазоні

Підтримує стабільну передачу сигналу в діапазоні довжин хвиль O-E-S-C-L, підтримуючи роботу в багатодіапазонній мережі.

Відмінна стійкість до вигину

Розроблений для зменшення втрат як на макро-, так і на мікро-згинах, забезпечуючи надійну роботу навіть у жорстких умовах монтажу.

Низька PMD (дисперсія поляризаційного режиму)

Відповідає вимогам систем високошвидкісної та міжміської передачі, допомагаючи підтримувати цілісність сигналу.

Послідовна геометрія

Точне виробництво забезпечує однакові розміри волокон, покращуючи узгодженість зварювання та зменшуючи втрати з’єднання.

Відповідність стандартам

Одномодове оптичне волокно G.657.A1 відповідає міжнародним стандартам, зокрема ITU-T G.657.A1 і G.652.D, а також специфікаціям IEC 60793-2-50 типу B1.3/B6.a1. Це забезпечує сумісність із вимогами глобальної мережевої інфраструктури.

Про виробника

Jiangsu Xuben Photoelectric Technology Co., Ltd – це група компаній із чотирма заводами, які надають комплексні рішення для оптоволоконних мереж. Компанія займає загальну площу 15 000 квадратних метрів з річним обсягом виробництва 20 мільйонів доларів США.

До групи входять фабрики з виробництва оптичних кабелів для внутрішнього та зовнішнього використання, фабрика з виробництва компонентів ODN та фабрика з виробництва оптичного мережевого обладнання. Продукти широко використовуються в телекомунікаціях, системах мовлення, передачі даних через локальну мережу та промислових застосуваннях, таких як енергетичні системи, залізничний транспорт і автомобільні дороги.

Завдяки сертифікатам ISO9001 та ISO45001 компанія зосереджується на вдосконаленому виробництві та стабільних виробничих процесах. Її продукція експортується по всьому світу та використовується в різних середніх і великих інженерних проектах.

FAQ

Q1: Яка основна відмінність між волокном G.657.A1 і G.652.D?

Одномодове оптичне волокно G.657.A1 забезпечує кращі характеристики згинання, зберігаючи сумісність із системами G.652.D. Він більше підходить для установок із жорсткими умовами прокладки.

Q2: Чи підходить це волокно для установки всередині приміщень?

Так, одномодове оптичне волокно G.657.A1 спеціально розроблено для використання всередині приміщень і в мережі доступу, підтримує малий радіус вигину та компактне розташування кабелів.

Q3: Чи можна використовувати його для передачі на великі відстані?

Так, завдяки низькому затуханню та низькому PMD він підтримує високошвидкісний і міжміський оптичний зв’язок.

Q4: Чи сумісний він із існуючою мережевою інфраструктурою?

Він відповідає стандартам G.657.A1 і G.652.D, забезпечуючи сумісність з більшістю існуючих оптичних мережевих систем
